Antenas

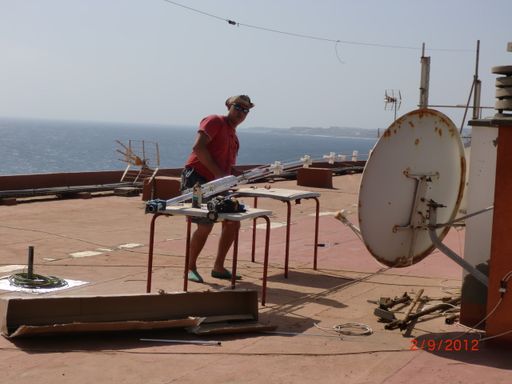

Aquí os muestro el montage de una antena TH7DX HF 10 - 15- 20 Mts.

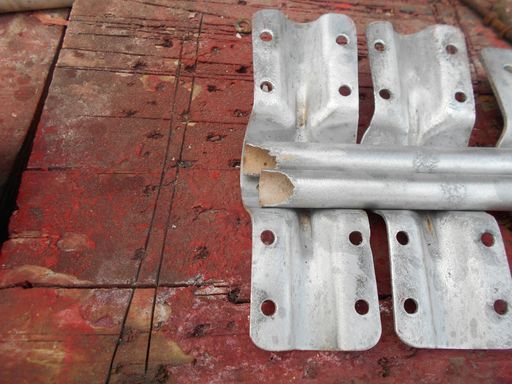

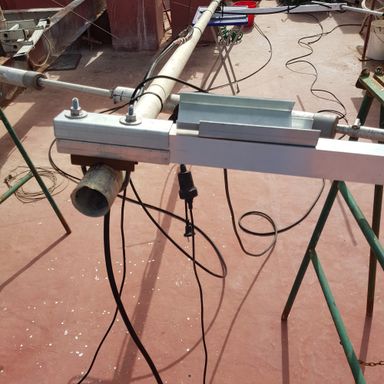

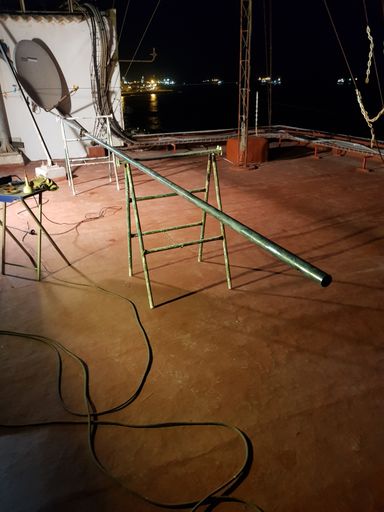

Sopoprte bum

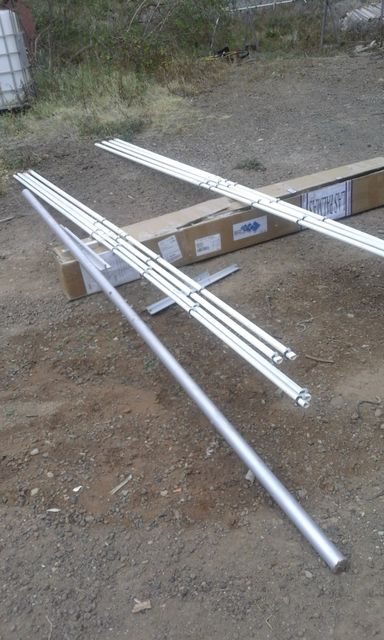

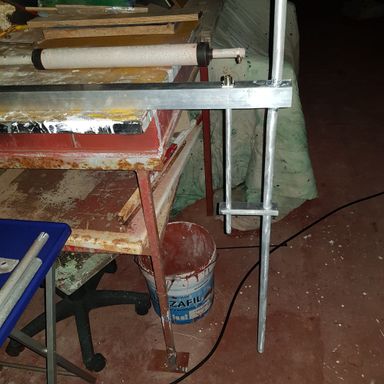

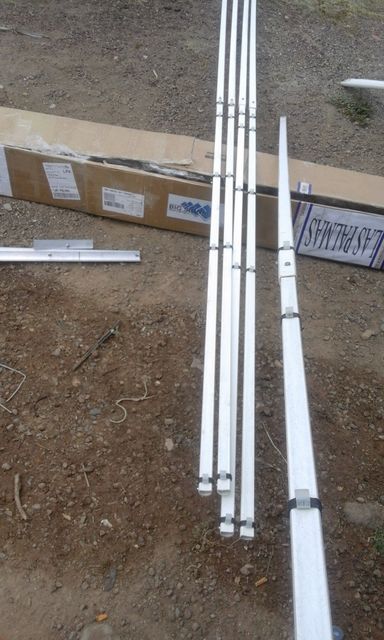

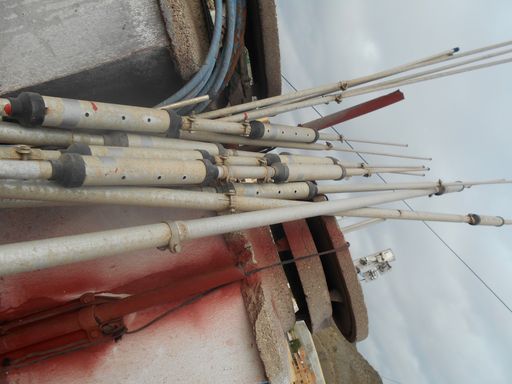

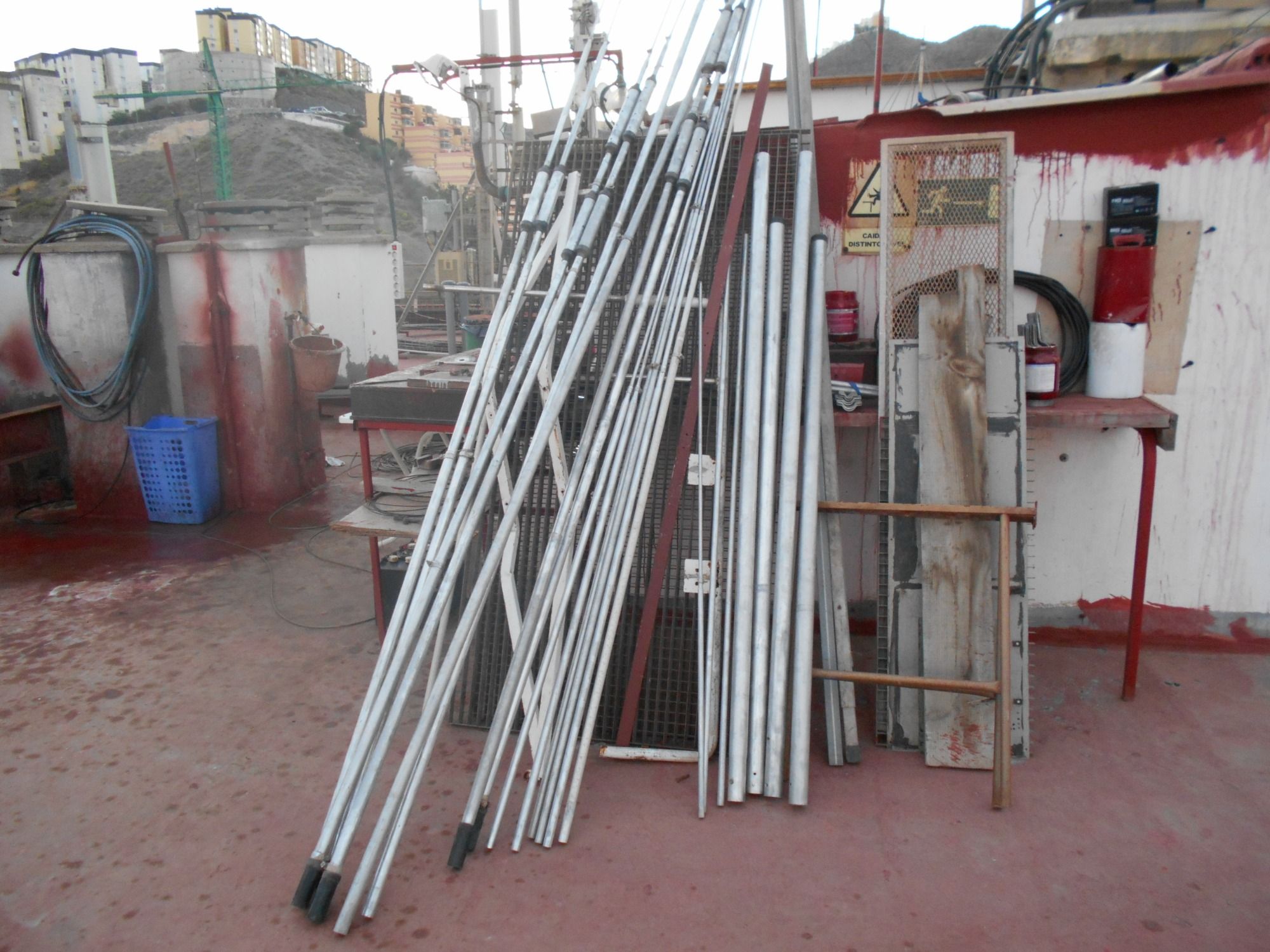

elementos

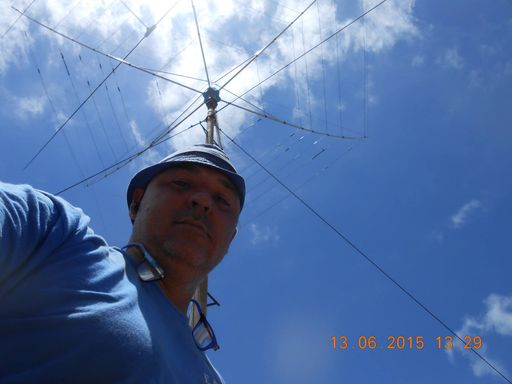

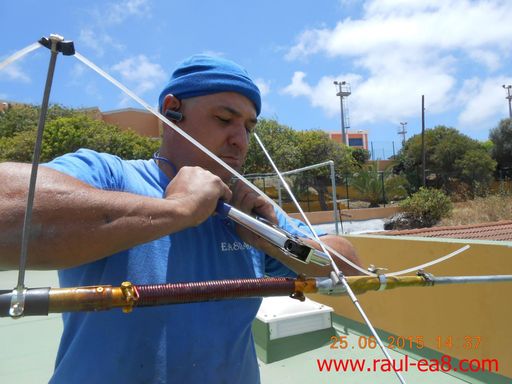

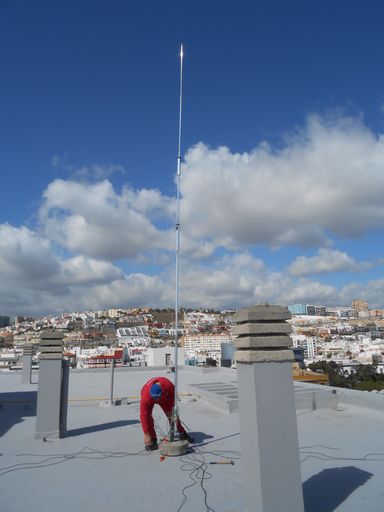

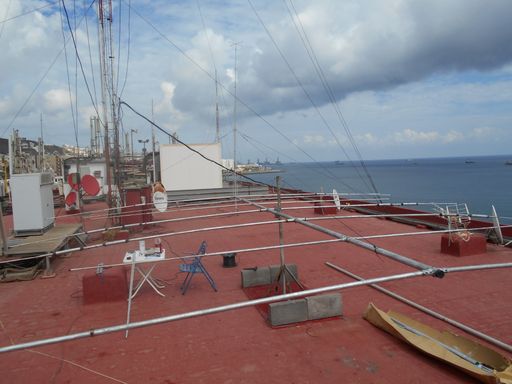

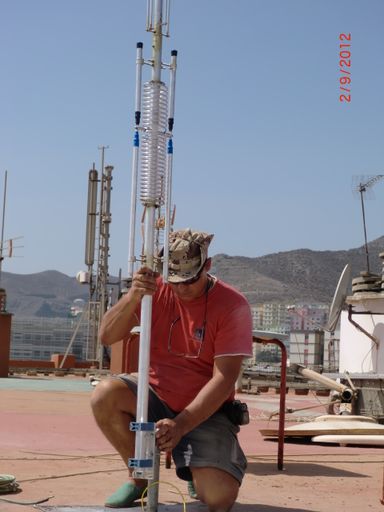

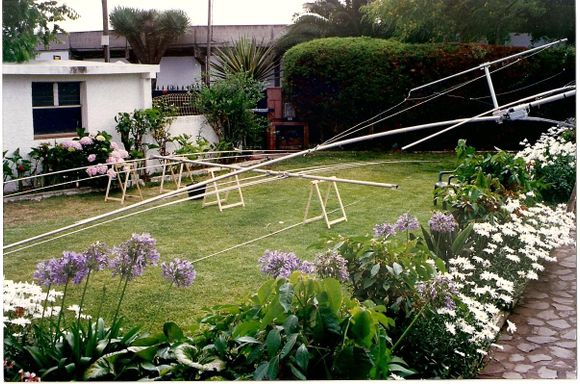

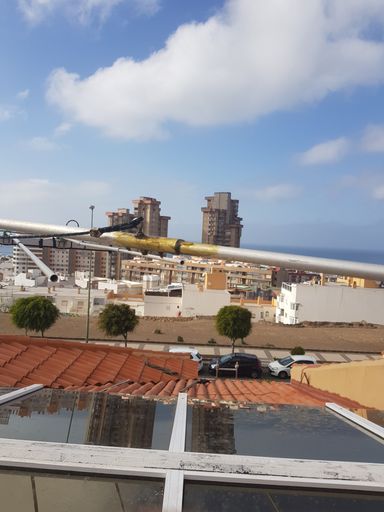

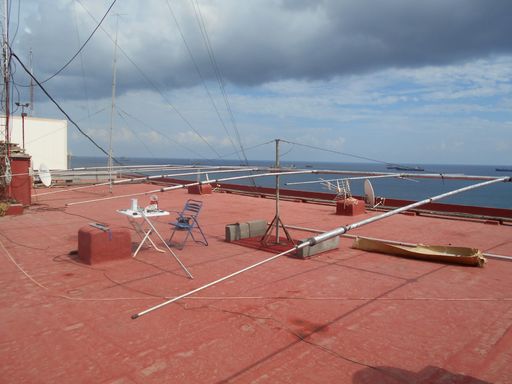

Antena montada

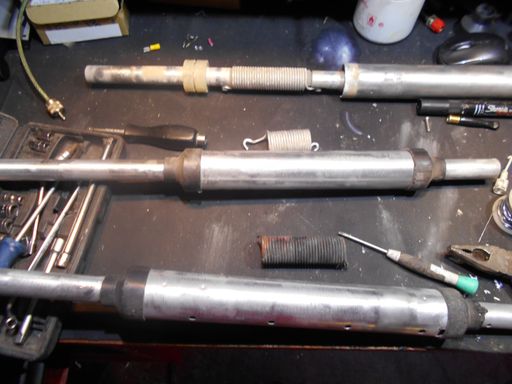

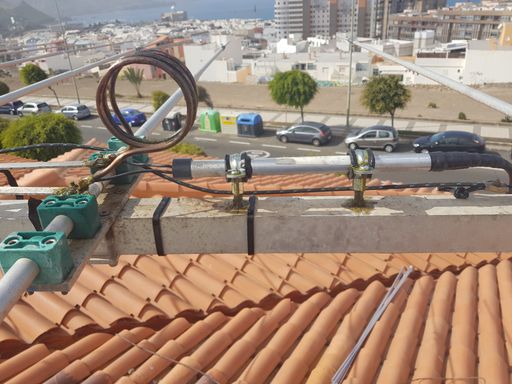

Bobinas, reparación, sustitución de TH7DX.,

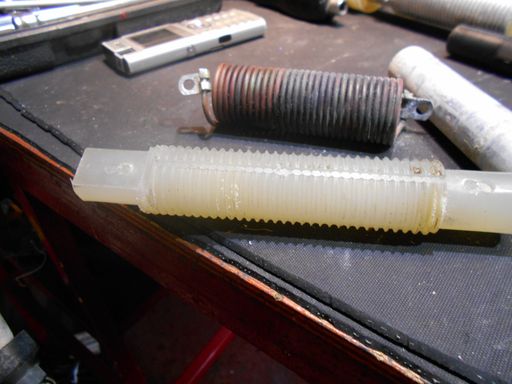

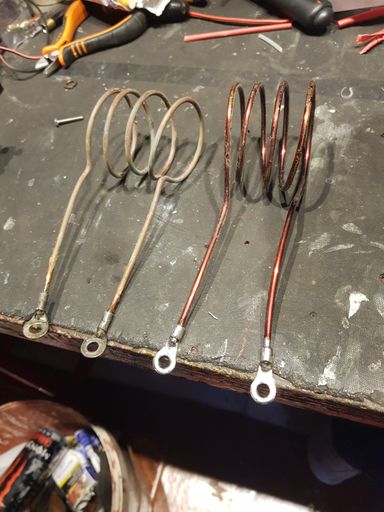

Estas bobinas quemadas de menos de 3mm de sección, han sido sustituidas por hilo de cobre esmaltado 3mm con soporte de 200ºCº de temperatura. Soportaran más de 2Kw. Reparación soporte bum y limpieza con abrasivo de tubos, después de sacarlos entre ellos.

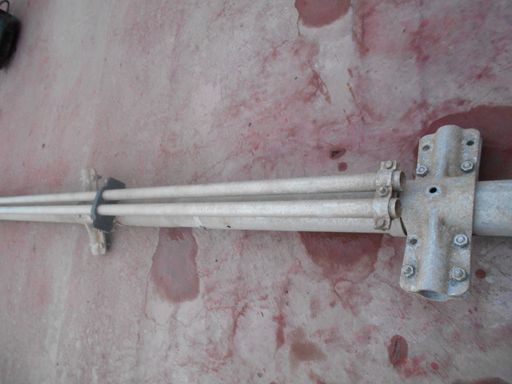

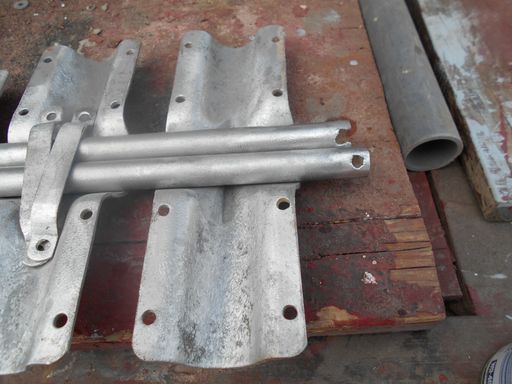

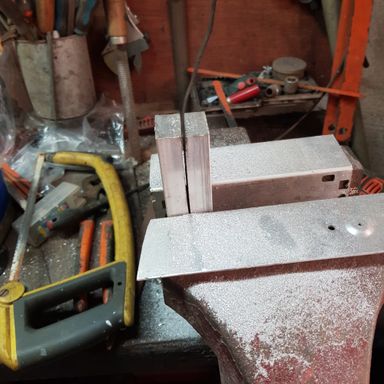

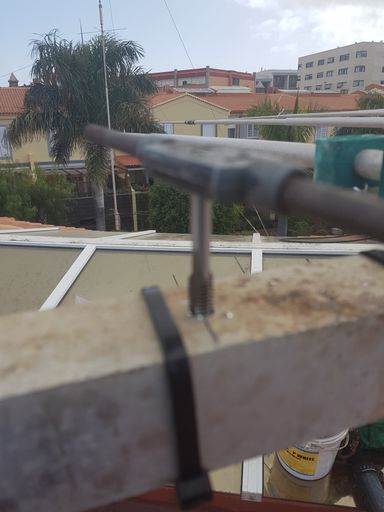

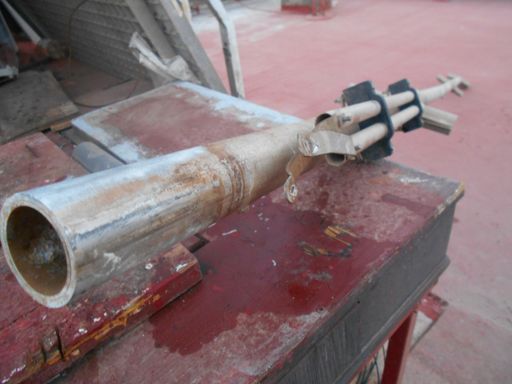

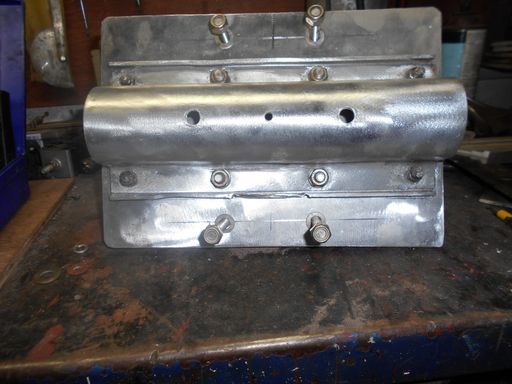

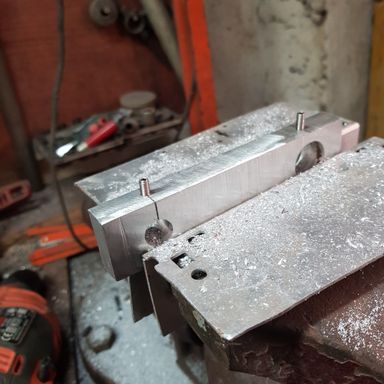

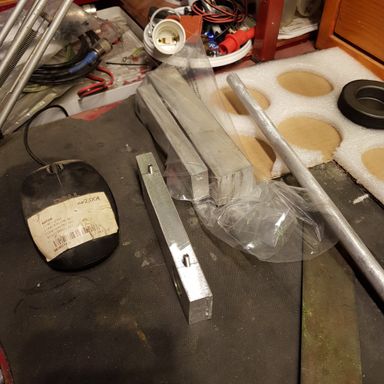

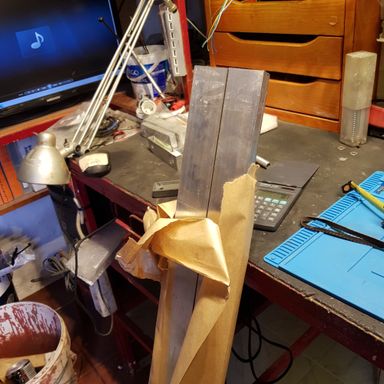

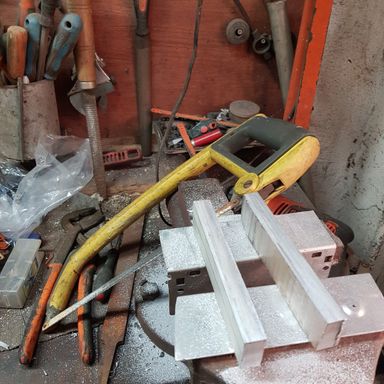

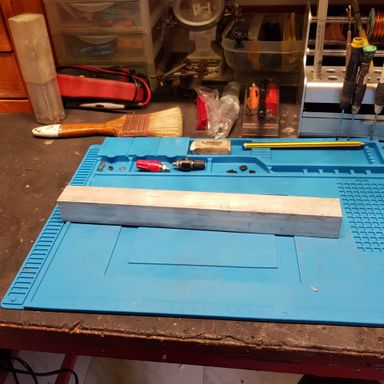

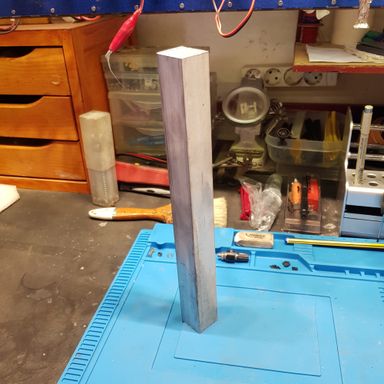

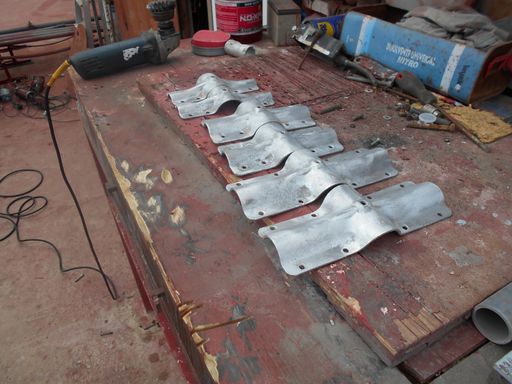

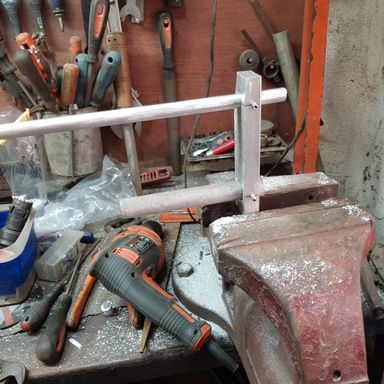

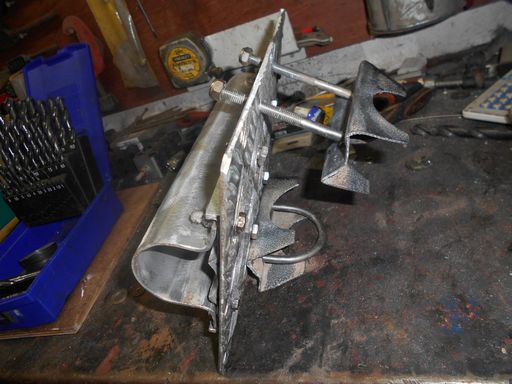

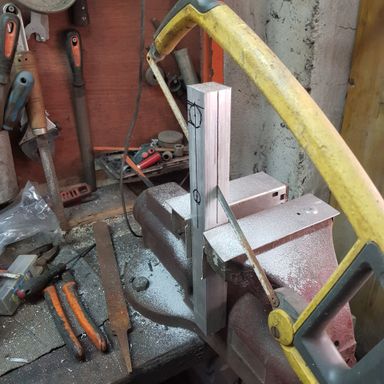

Recorte y mecanizado en aluminio sujeción bum TH7DX

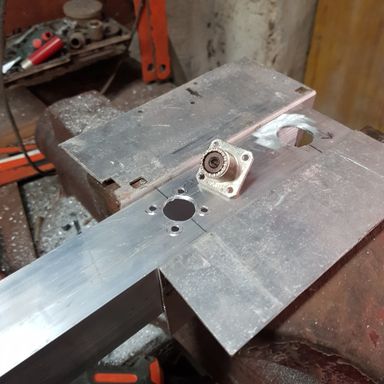

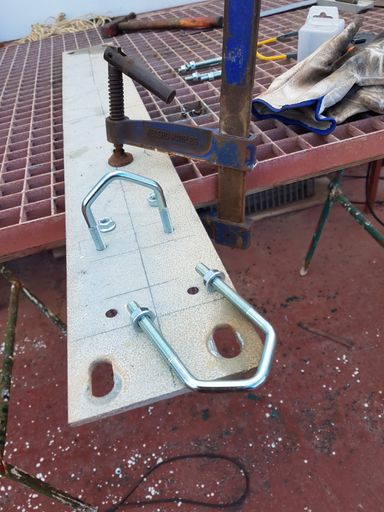

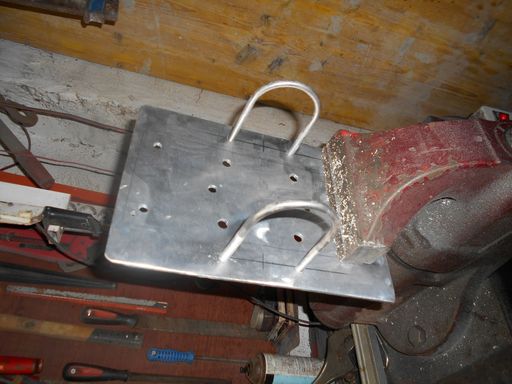

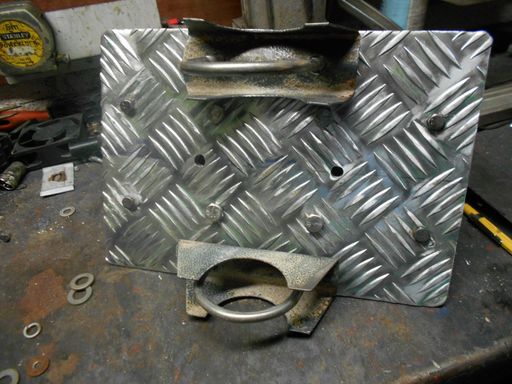

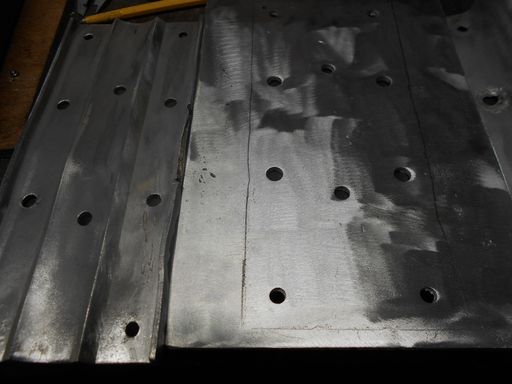

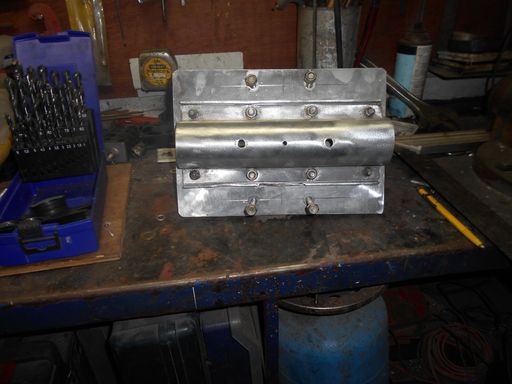

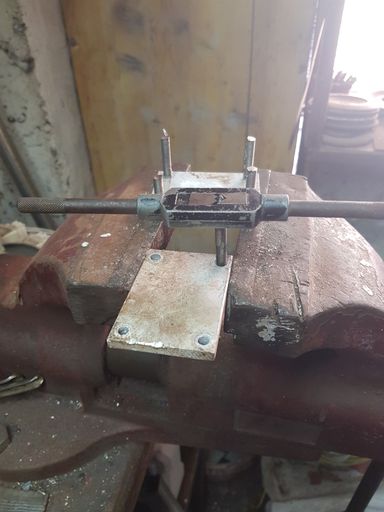

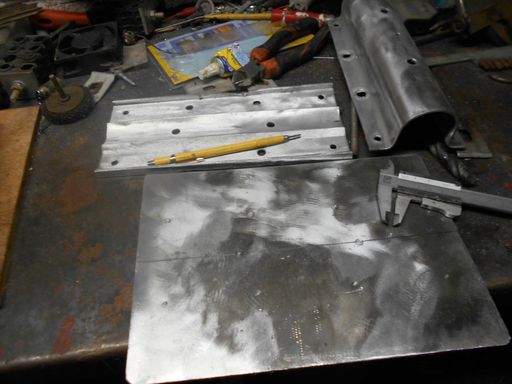

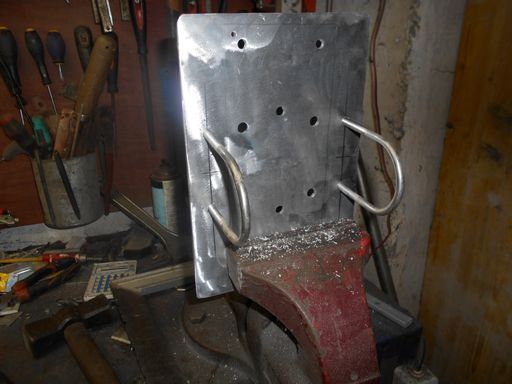

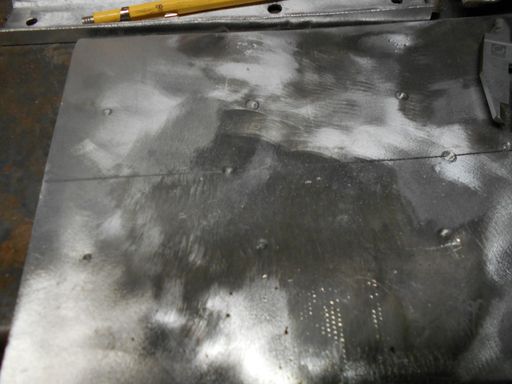

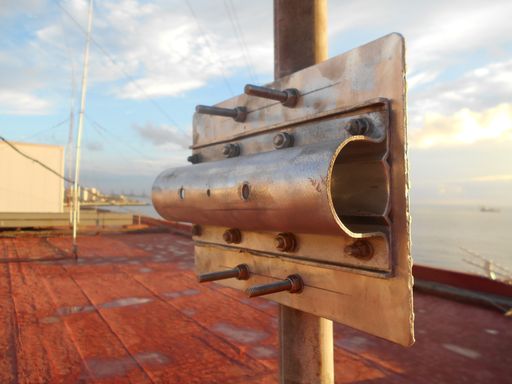

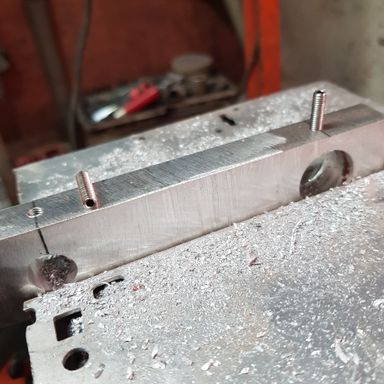

Placa cortada perforada y lista para abarcones.

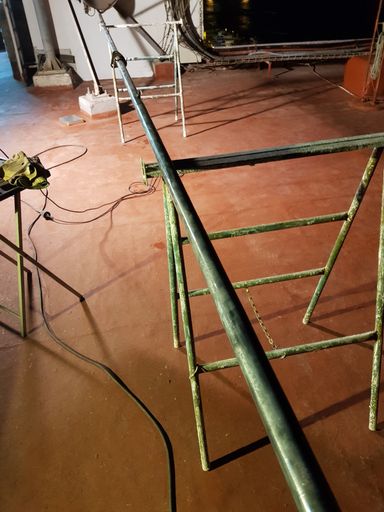

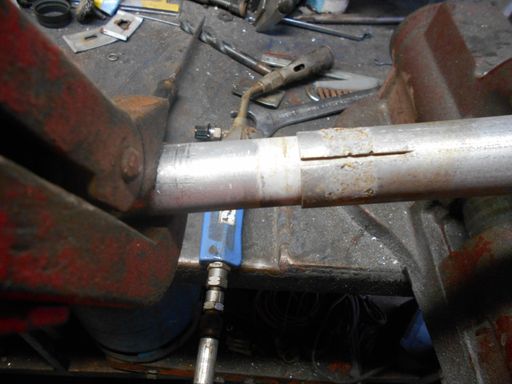

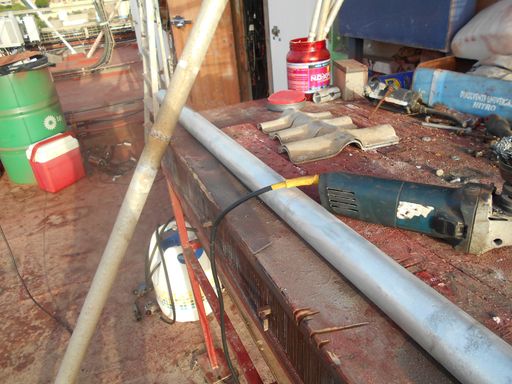

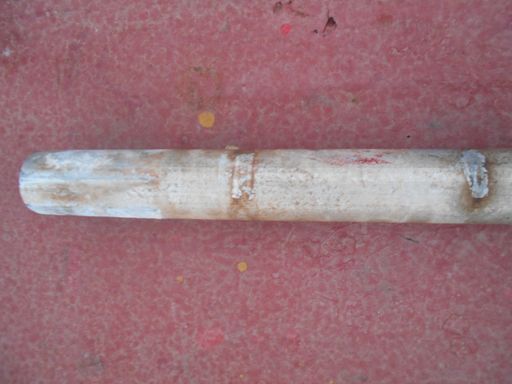

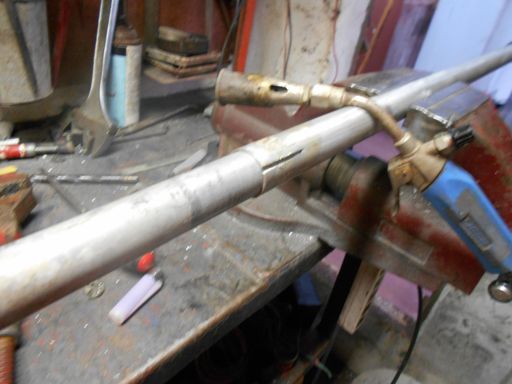

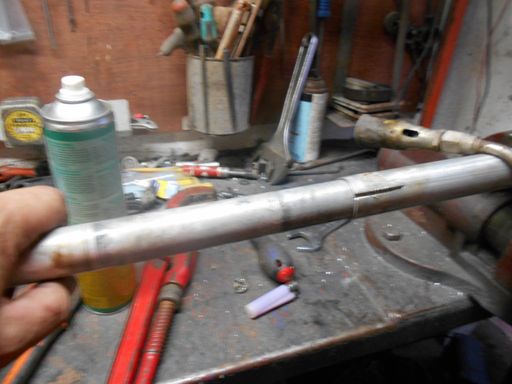

Ayuda del soplete para desarmar tubos

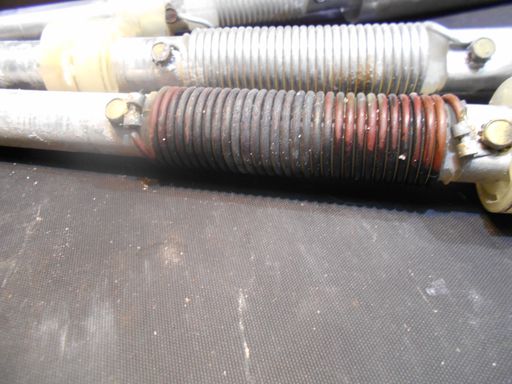

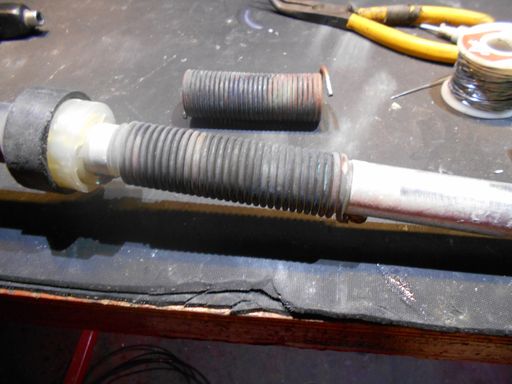

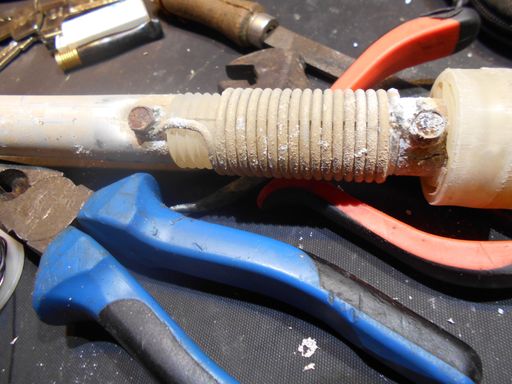

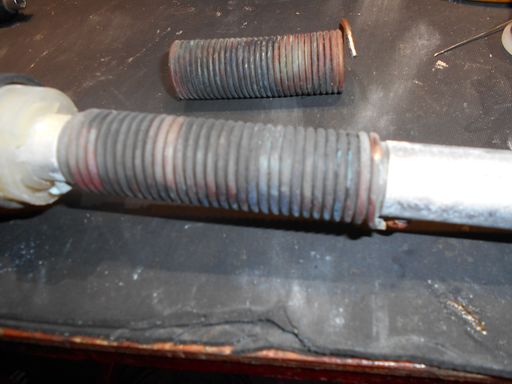

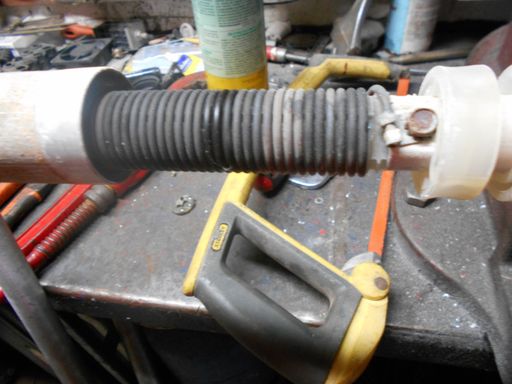

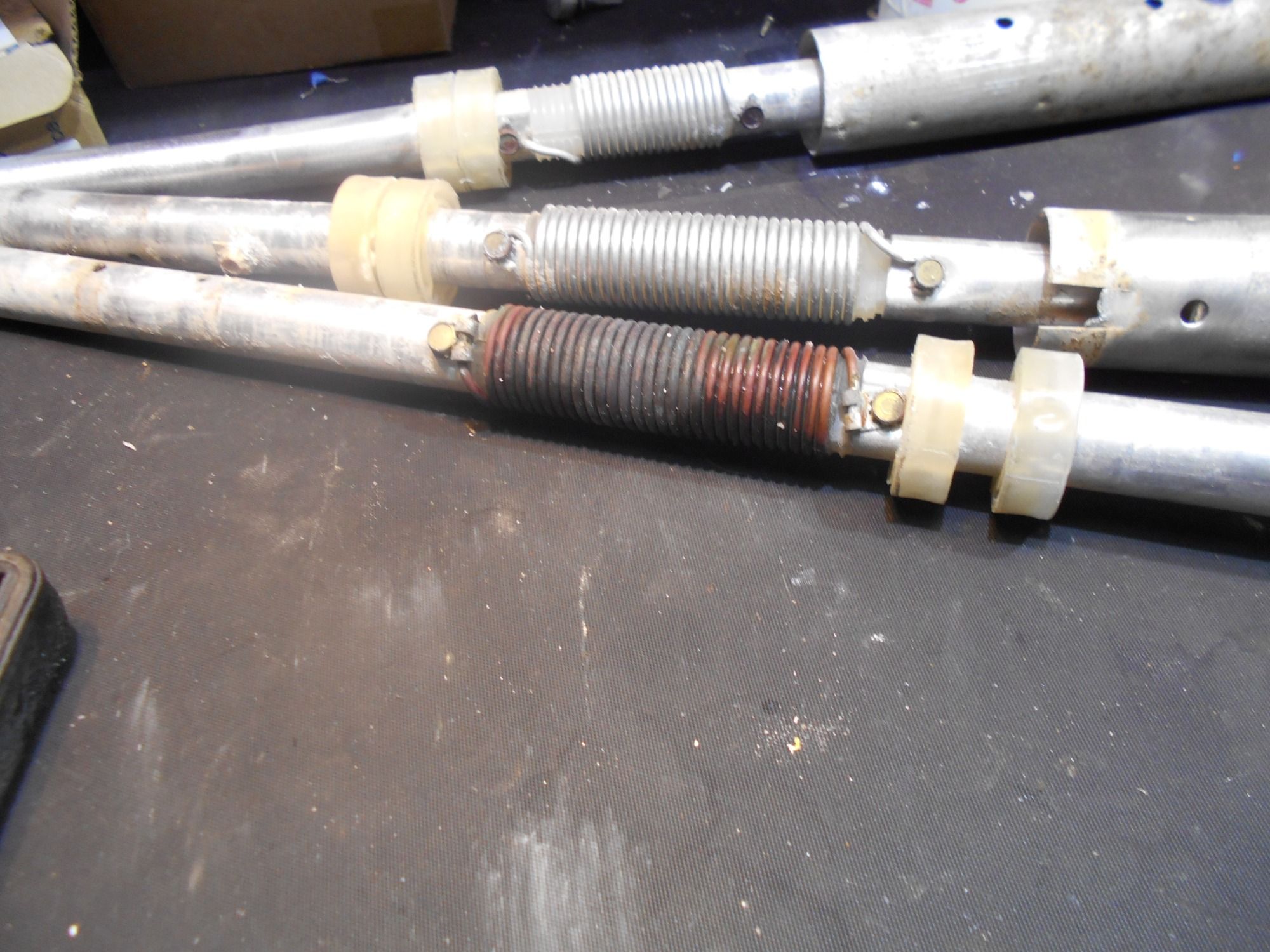

Boina muy trabajada (Quemada)

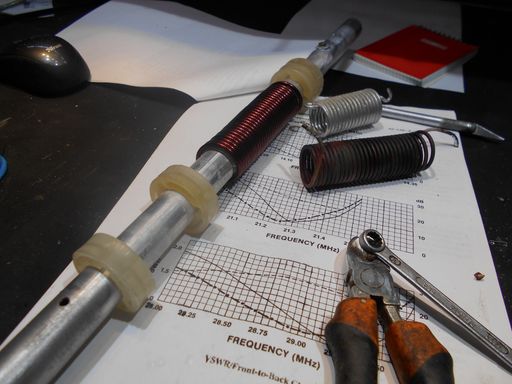

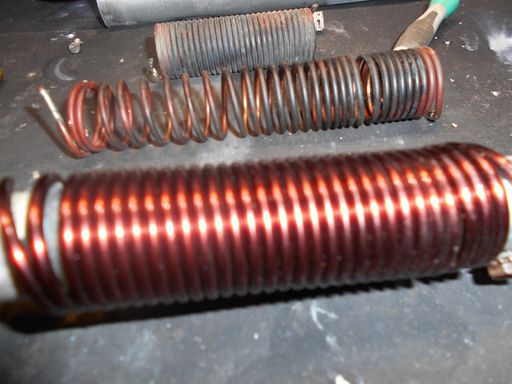

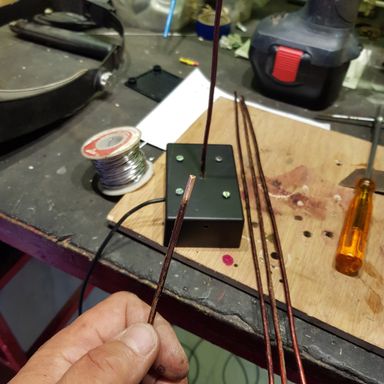

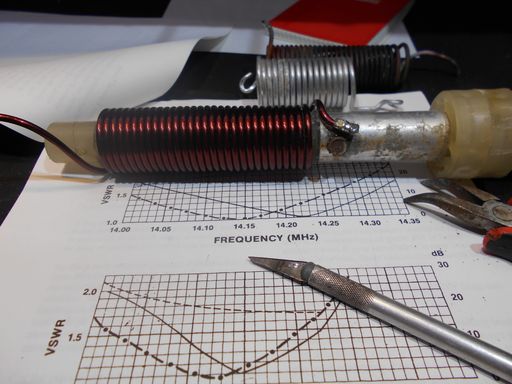

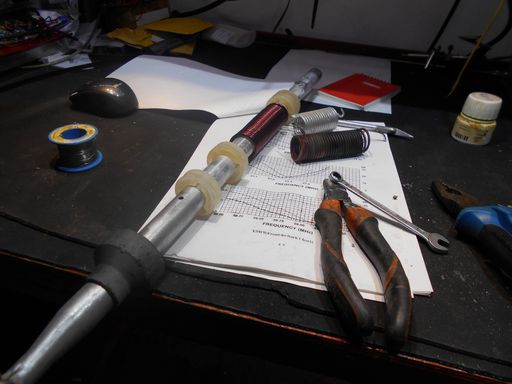

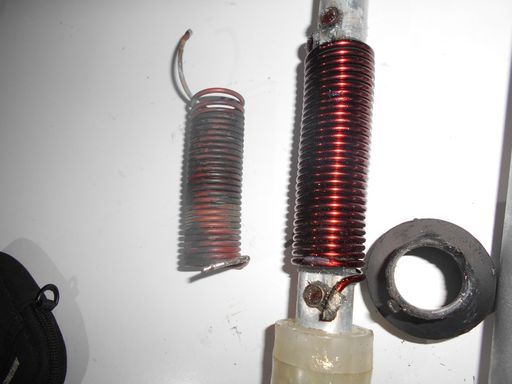

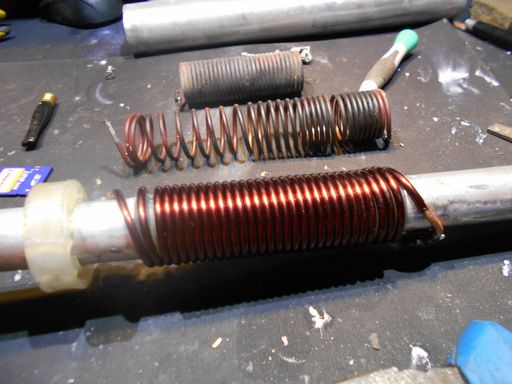

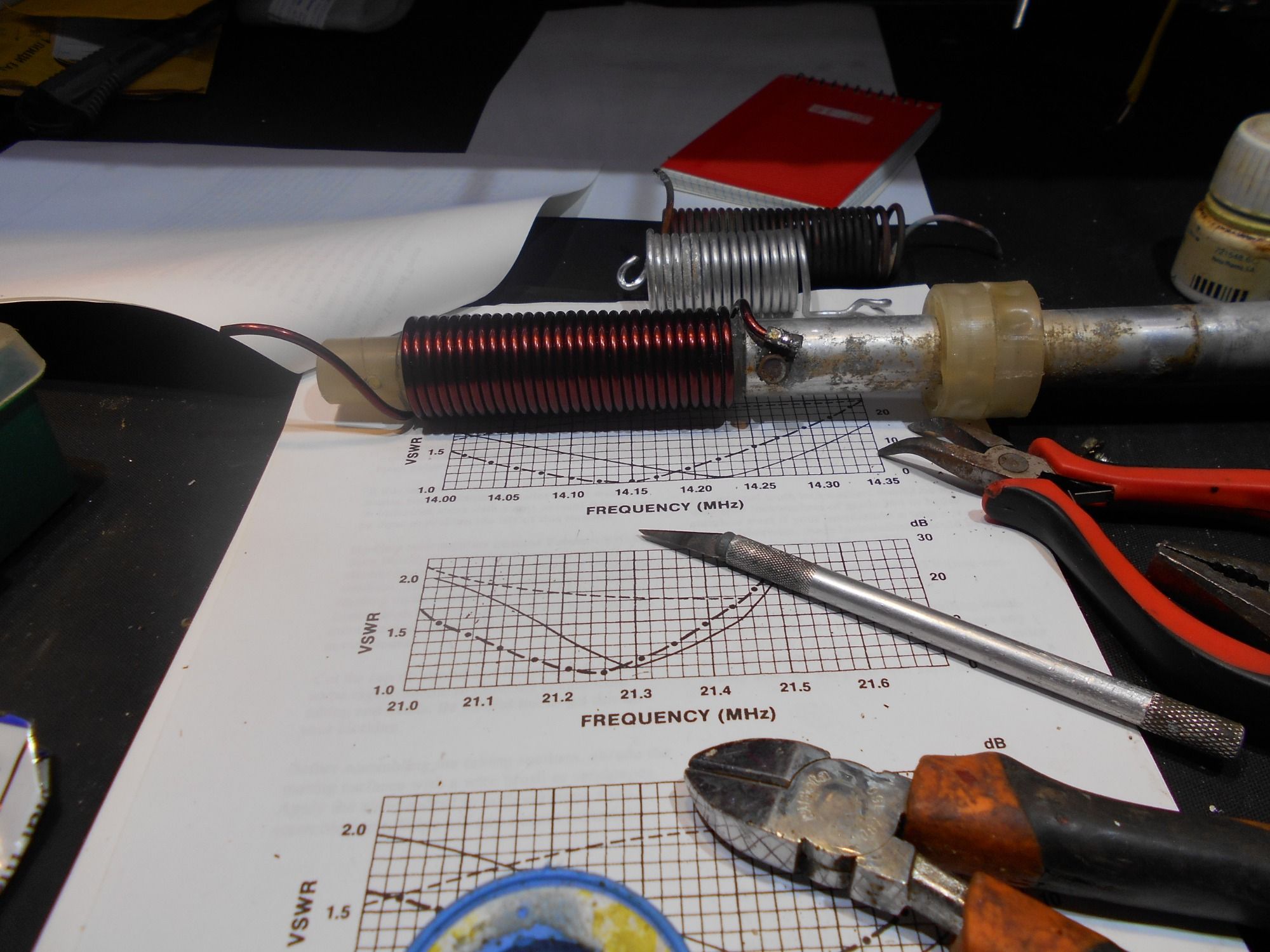

Devanado nuevo y de mayor sección.

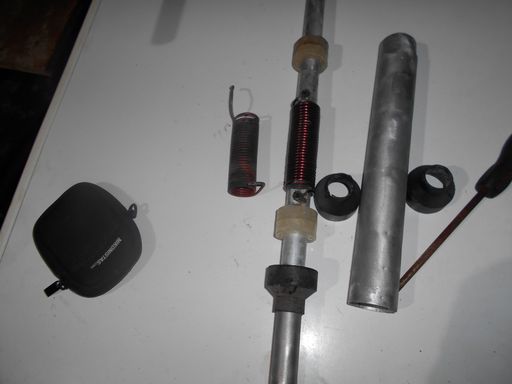

Sustitución de bobinas de cobre.

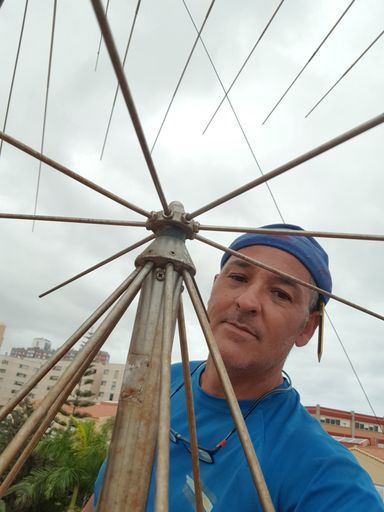

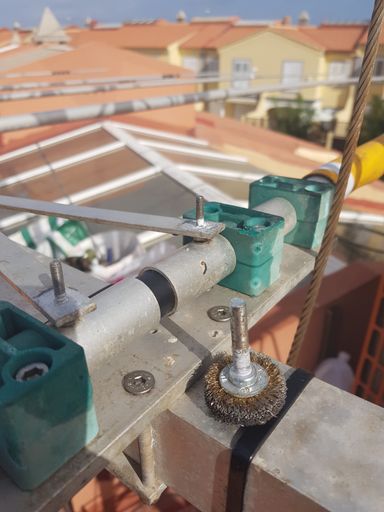

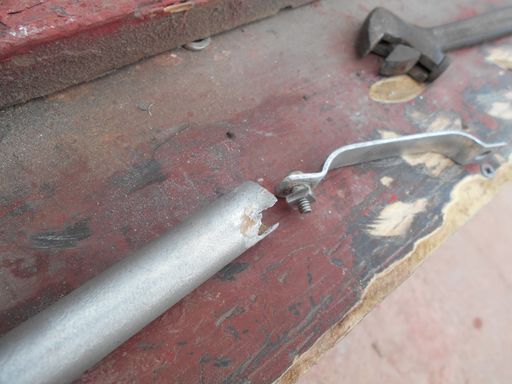

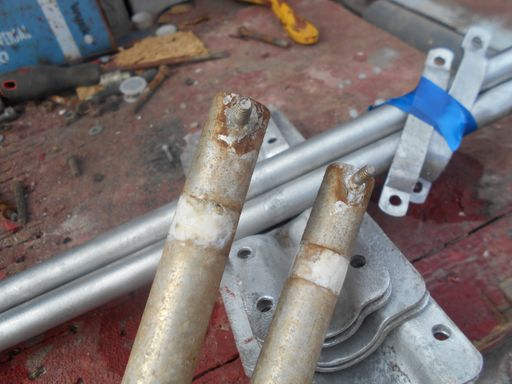

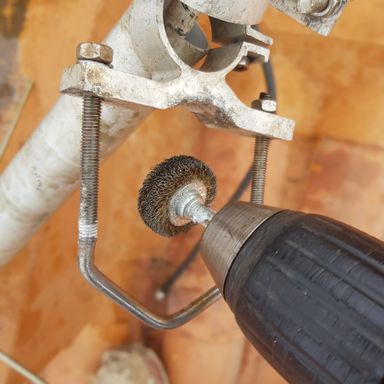

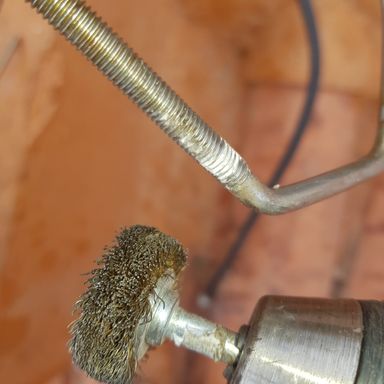

Limpieza de aluminio y pequeñas reparaciones TH7DX

.

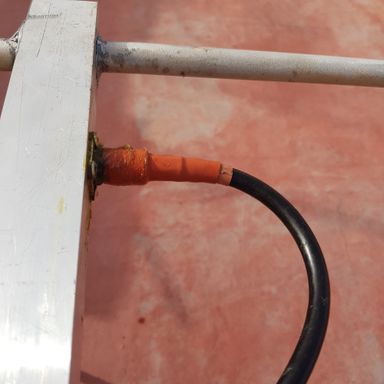

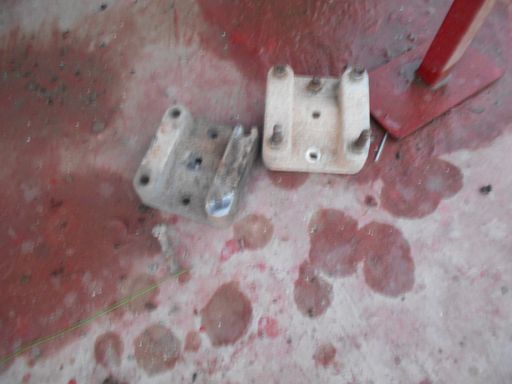

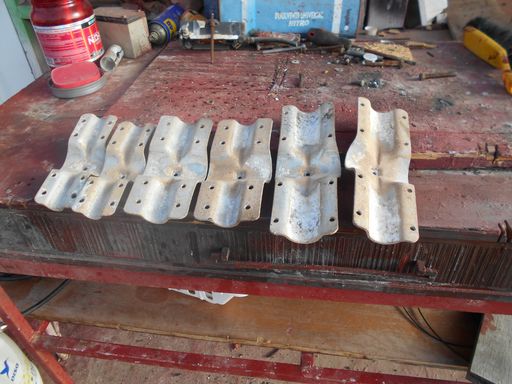

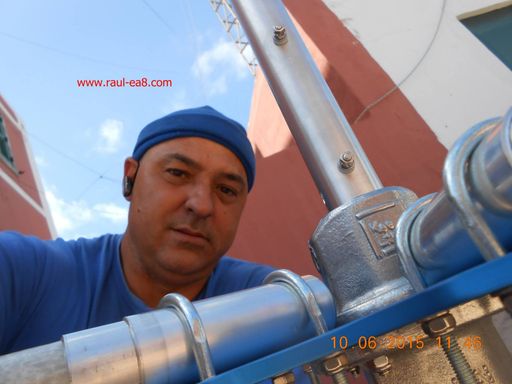

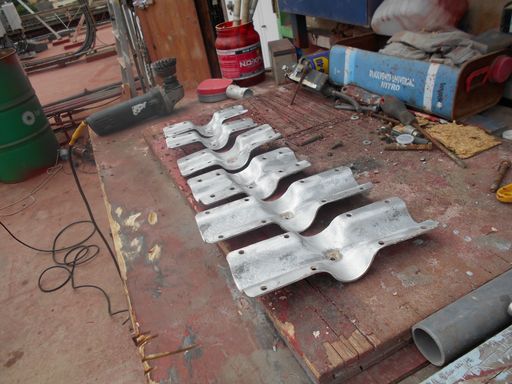

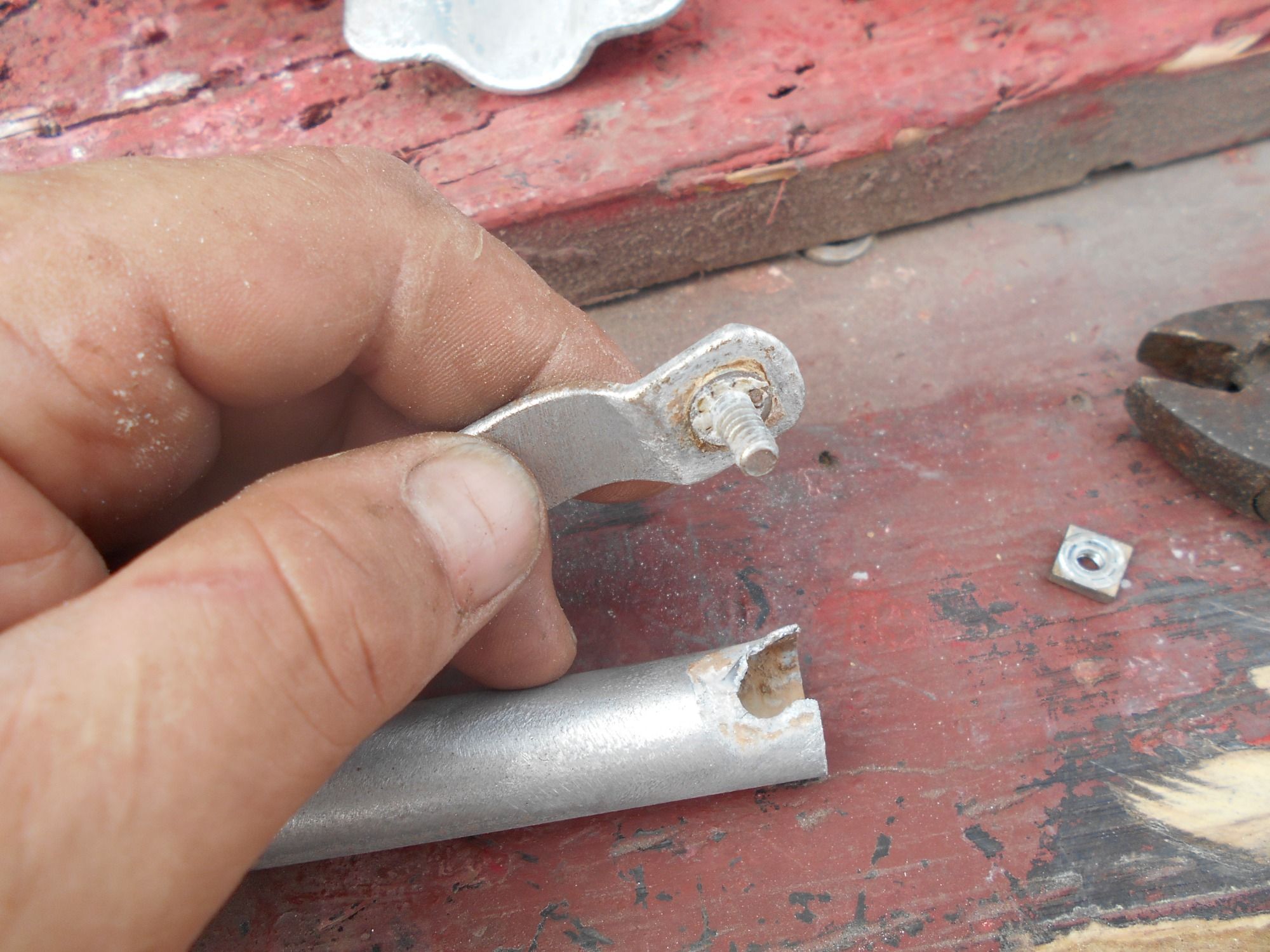

Antiguos enganches bum.

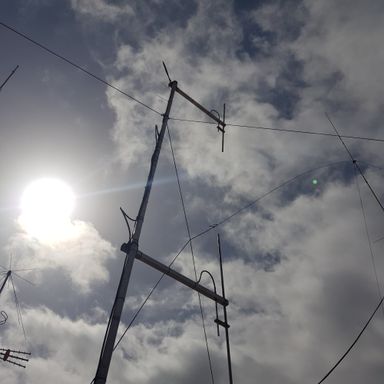

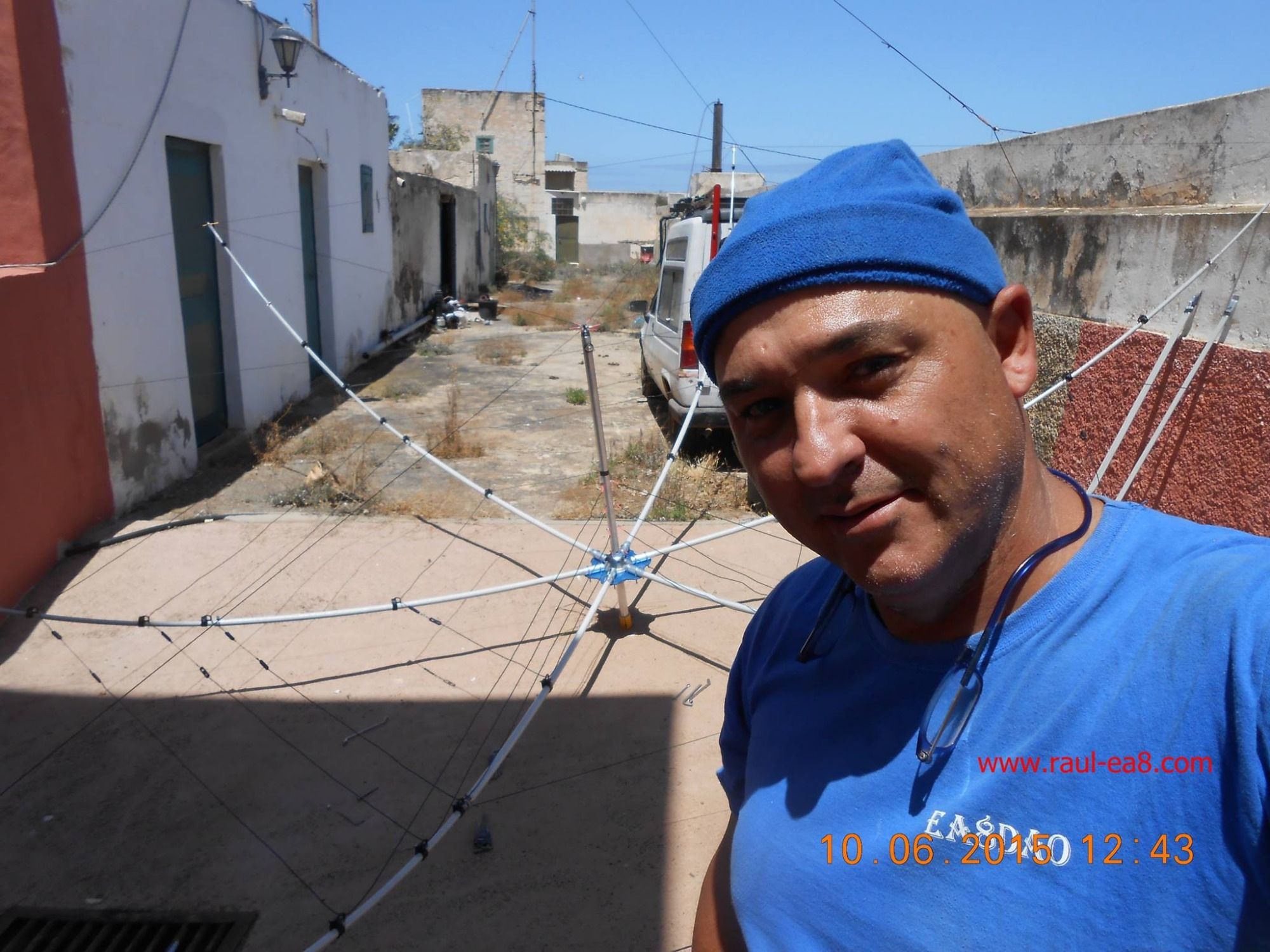

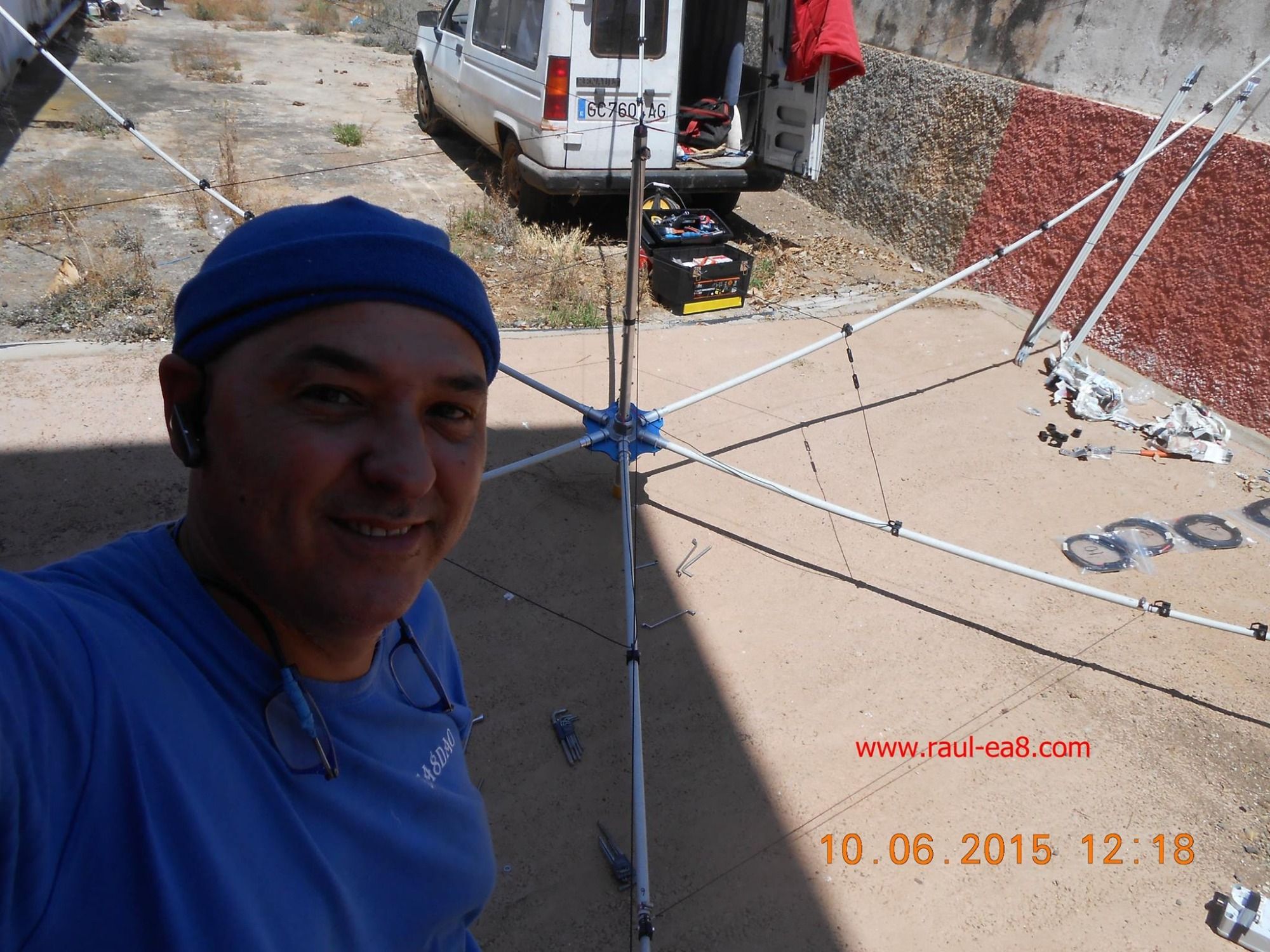

Antena cubica 2 elementos. 10-12-15-17-20 Mts.

.

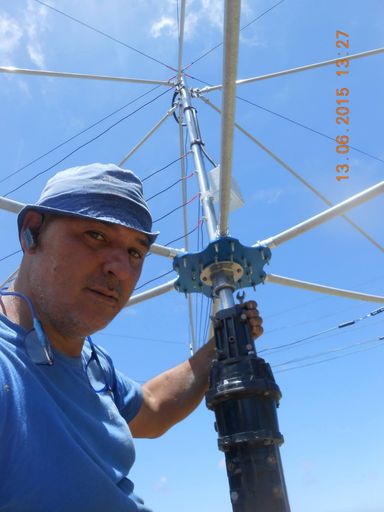

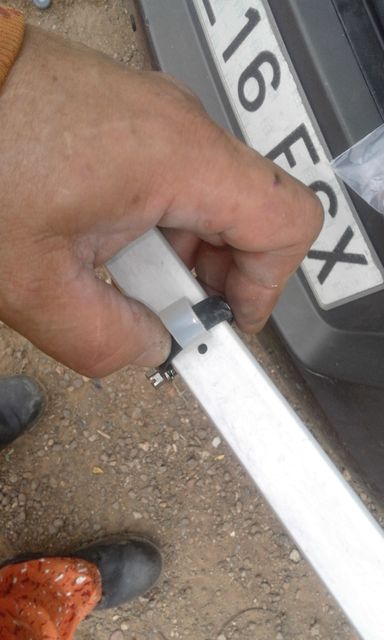

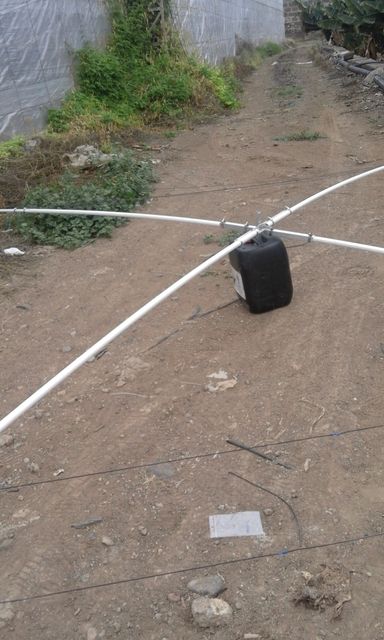

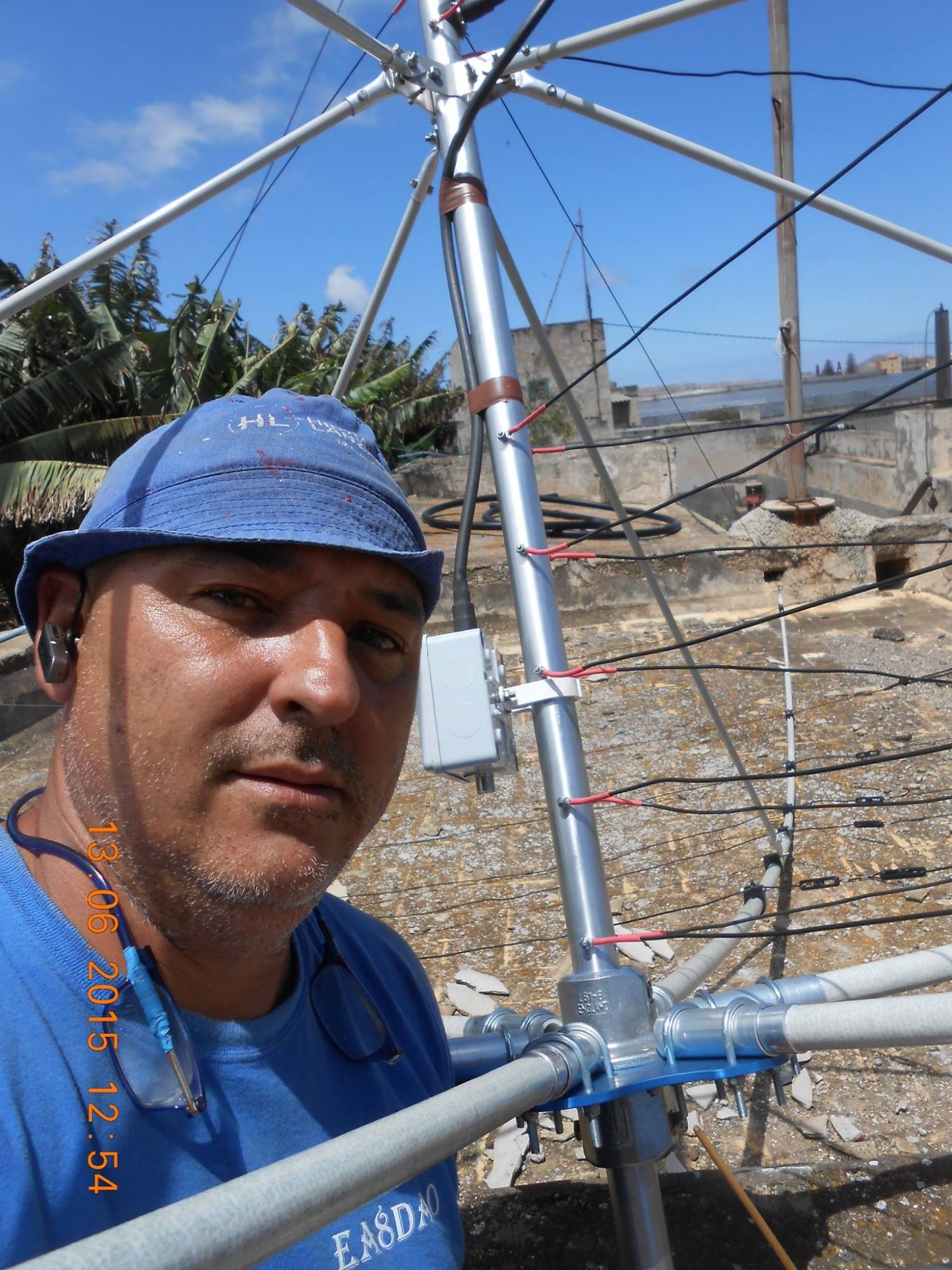

Fijaros en el detalle.

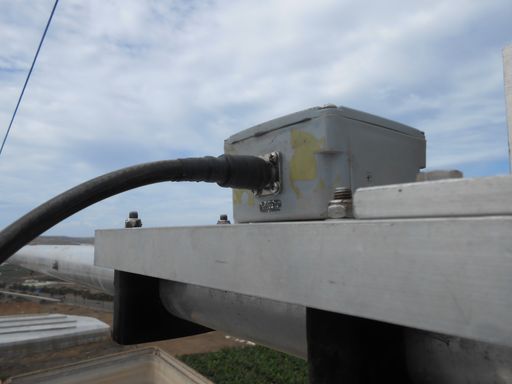

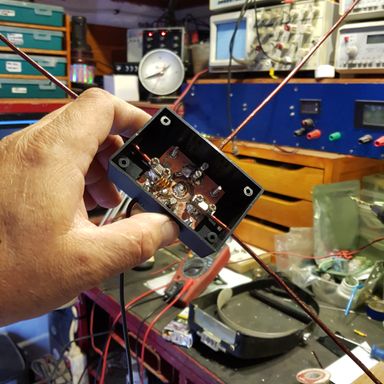

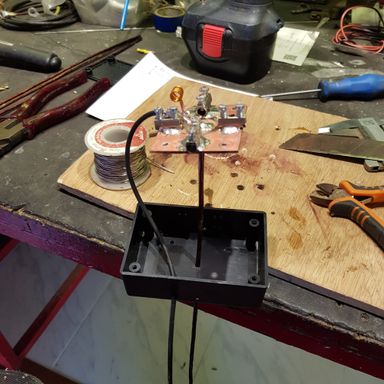

Bal-Un 2:1

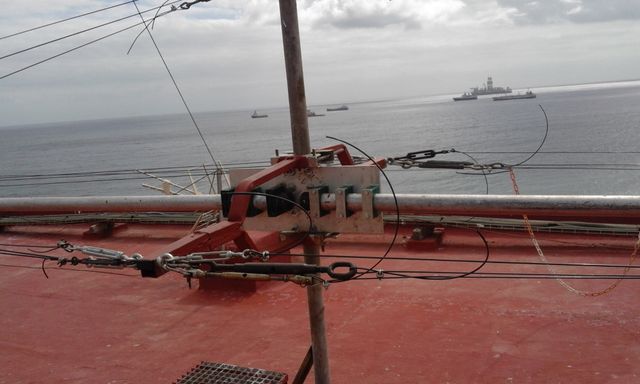

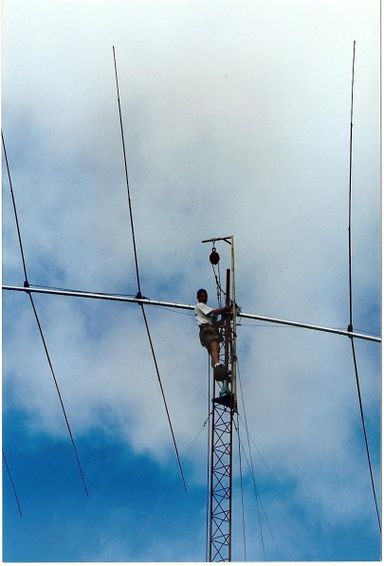

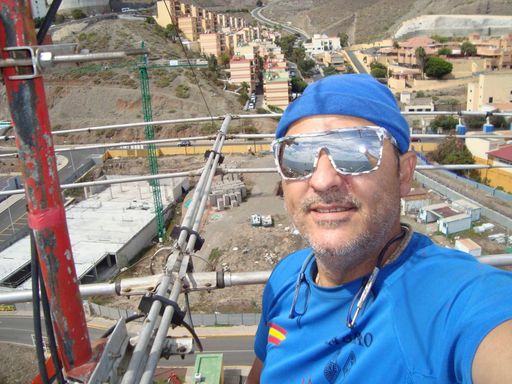

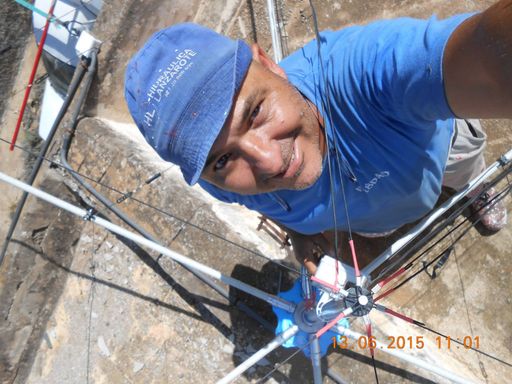

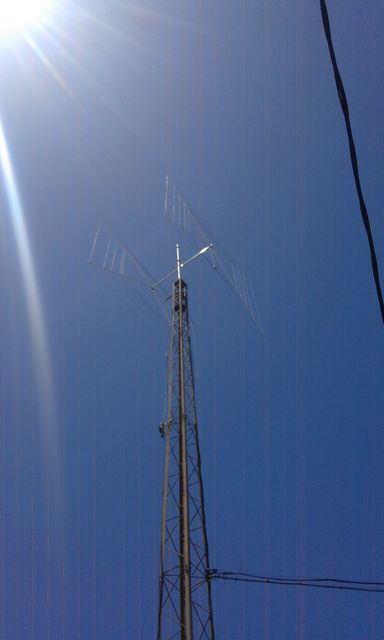

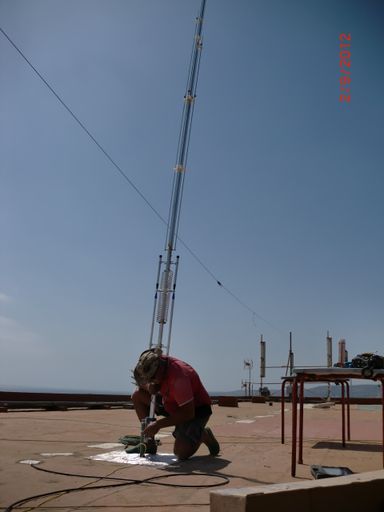

Ya en la torre.

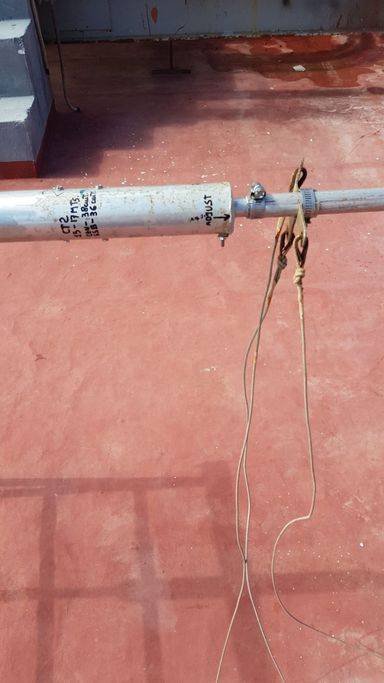

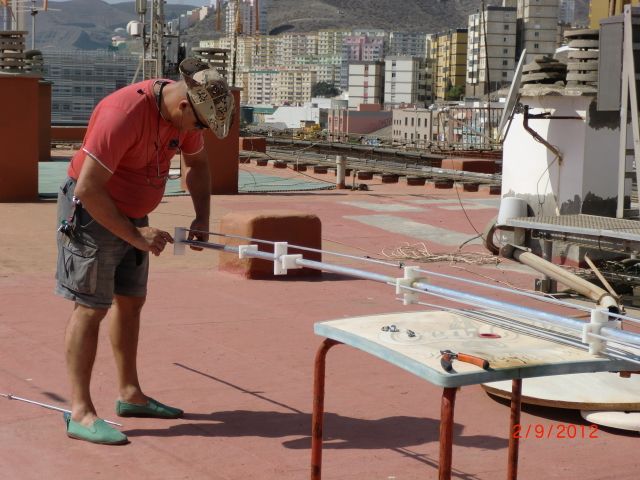

Antena mixta periodica, Ajustes y reparación.

.

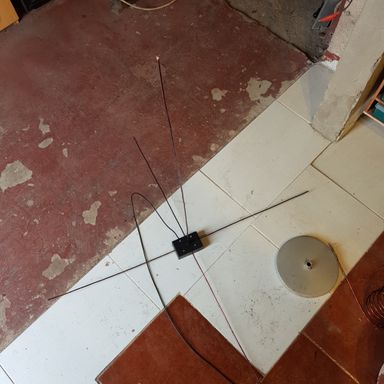

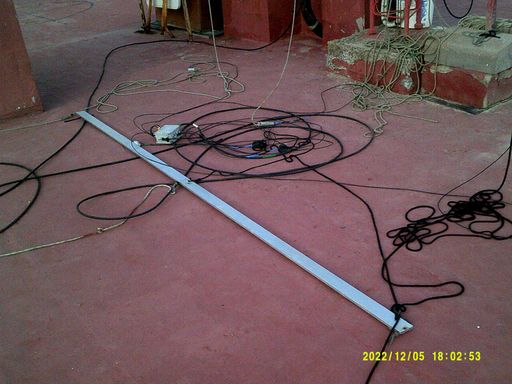

Antena autoconstruida para transmisor inalámbrico.

.

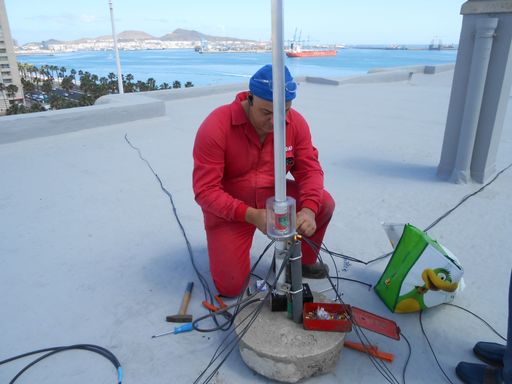

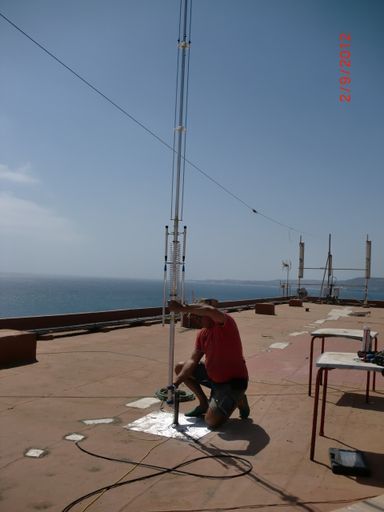

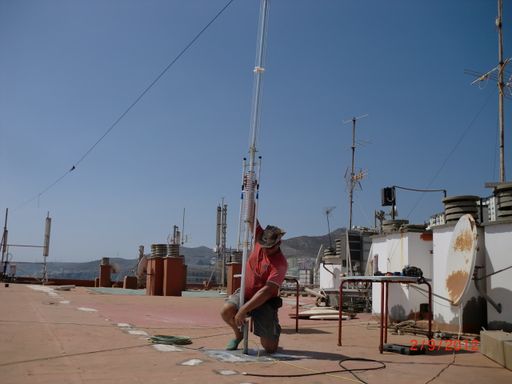

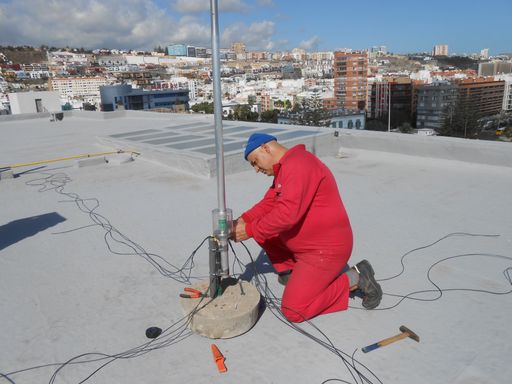

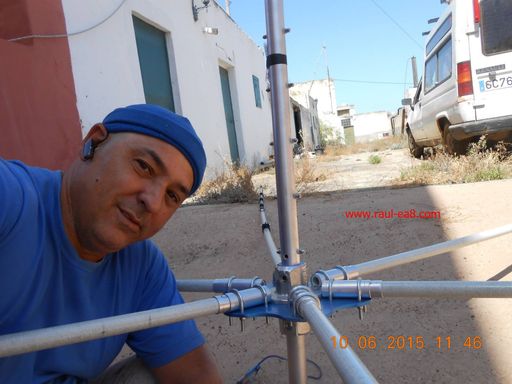

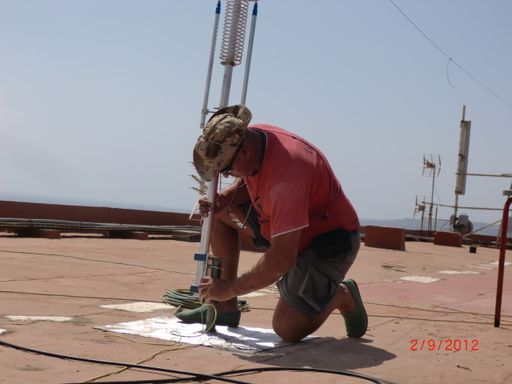

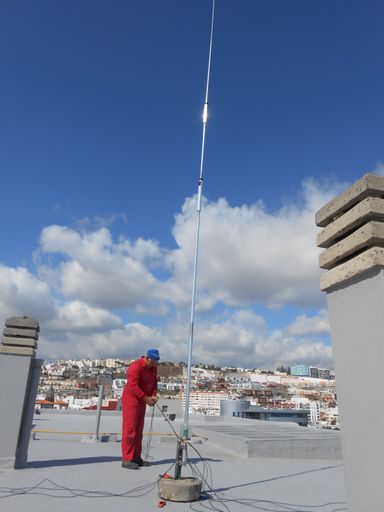

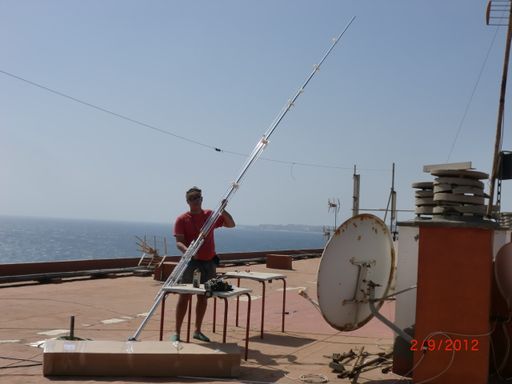

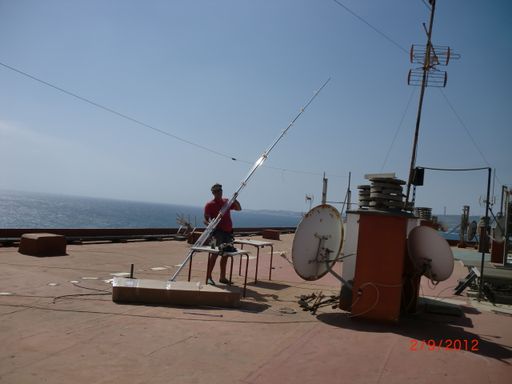

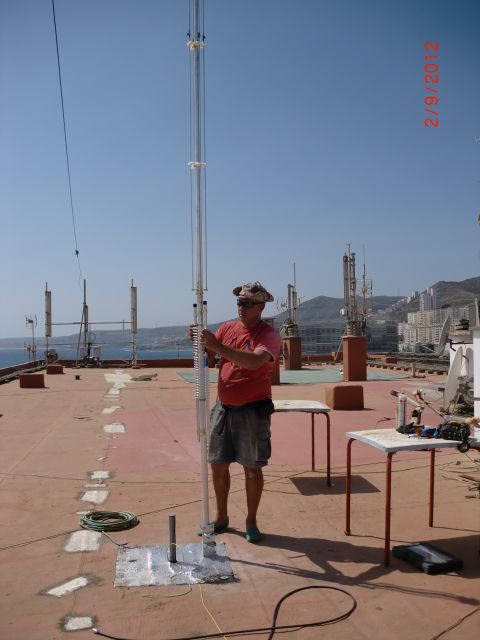

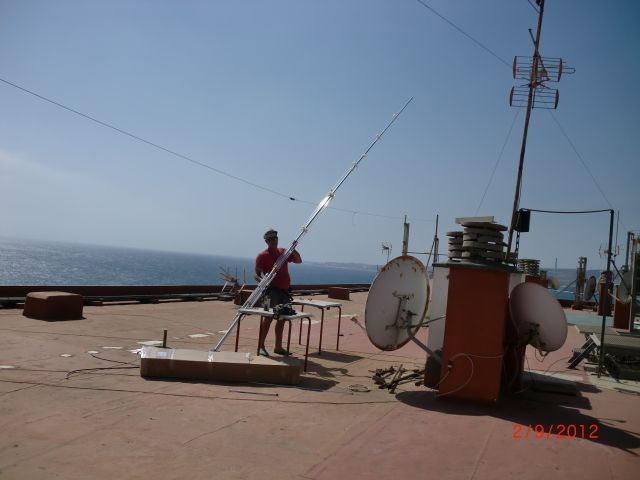

Montaje y ajuste antena vertcal 10 - 15 -20 - 40 Mts.

.

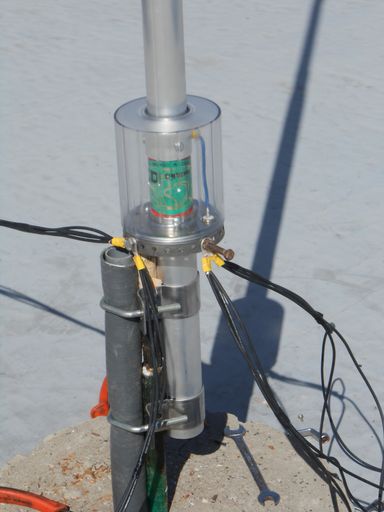

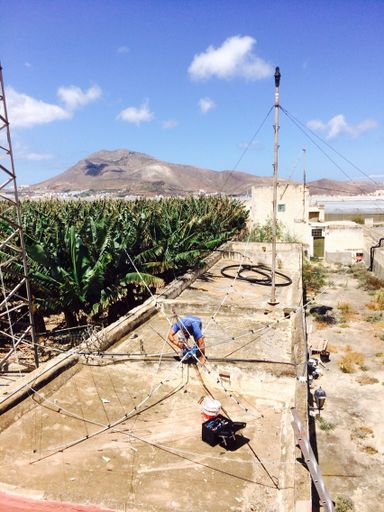

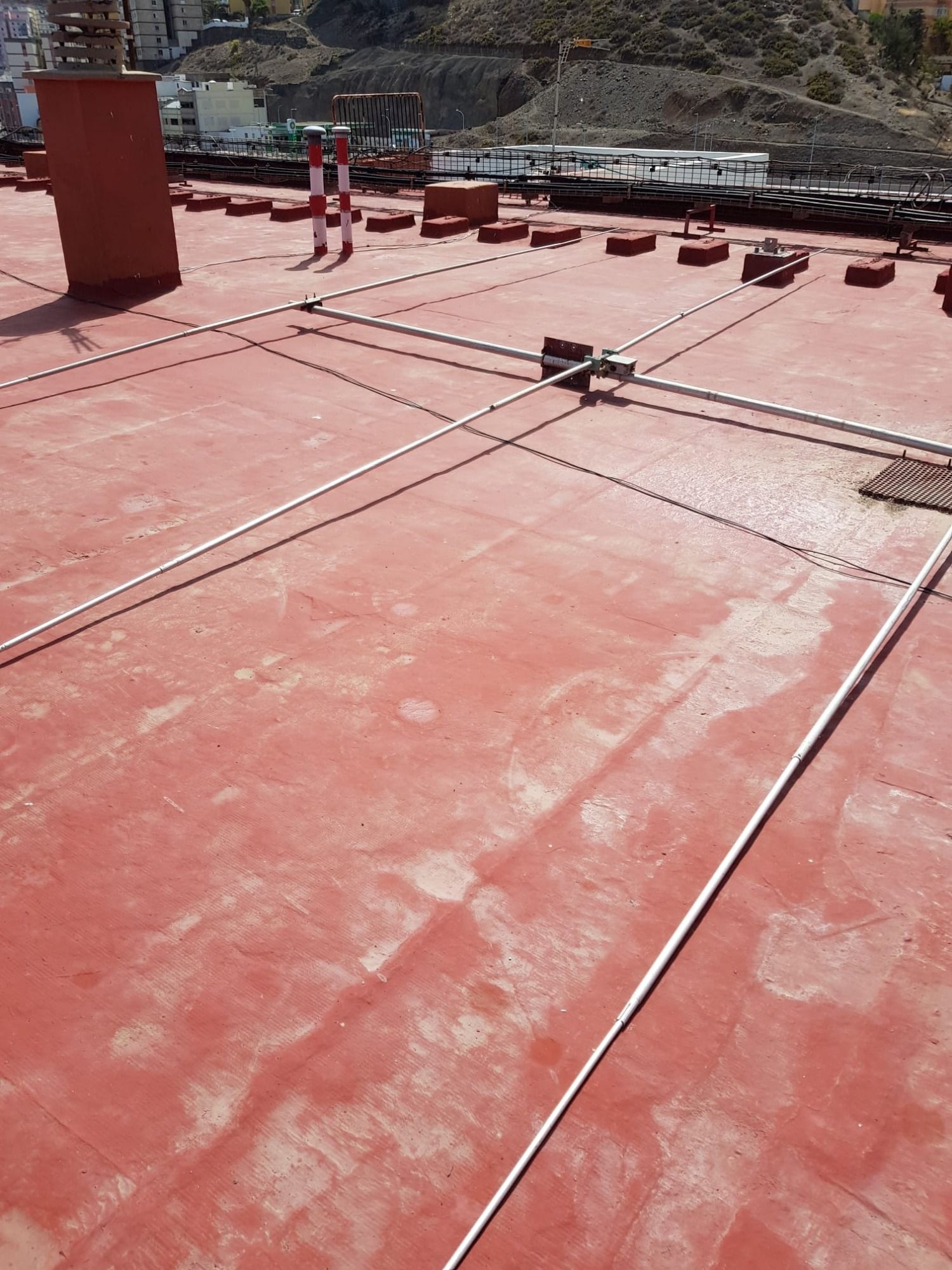

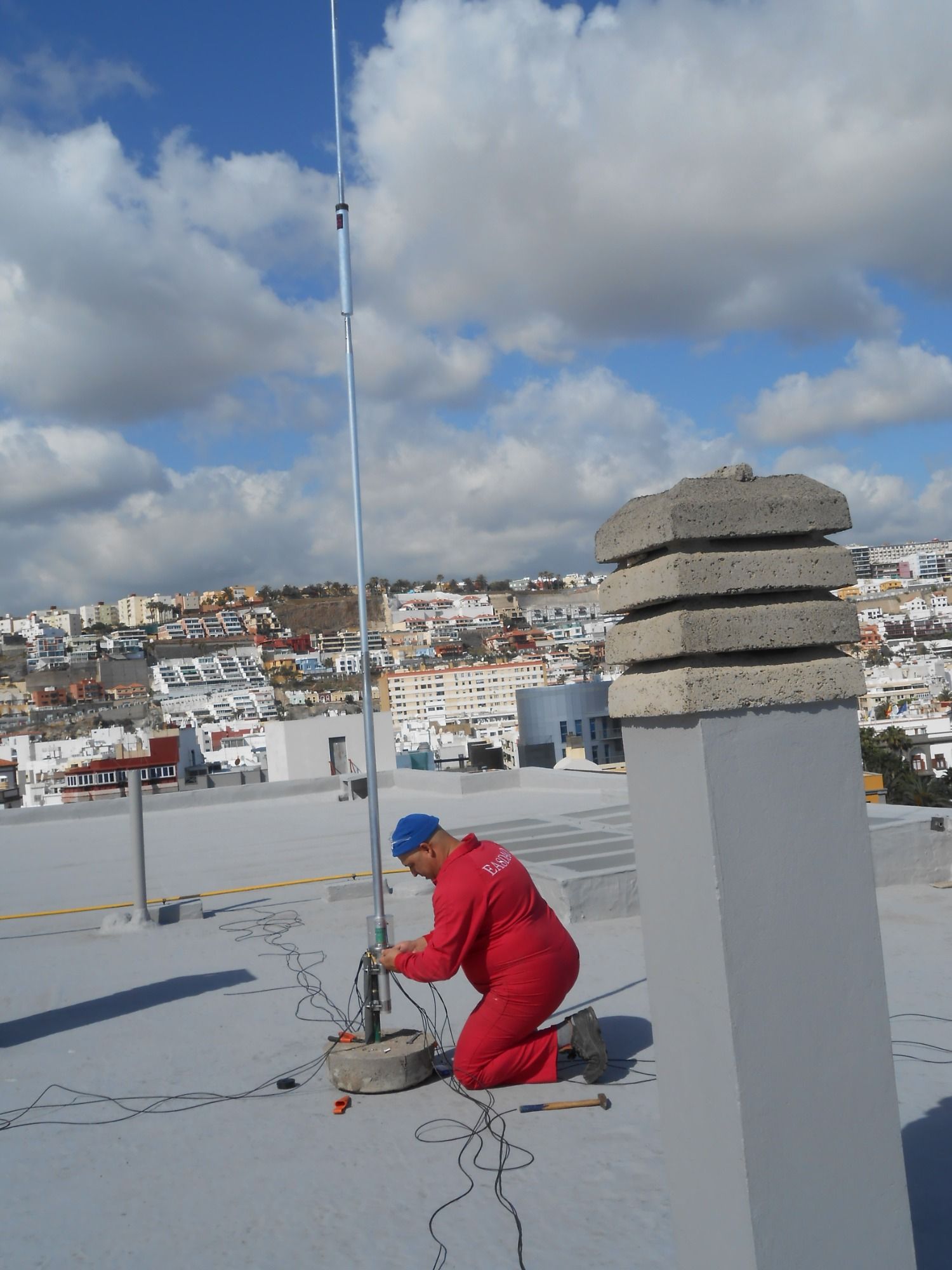

Liado con radiales.

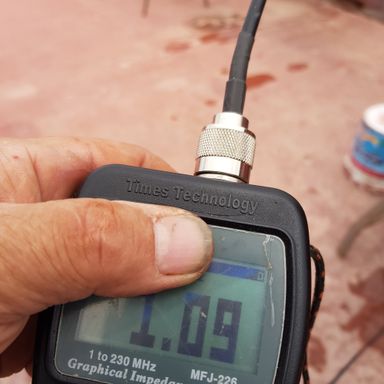

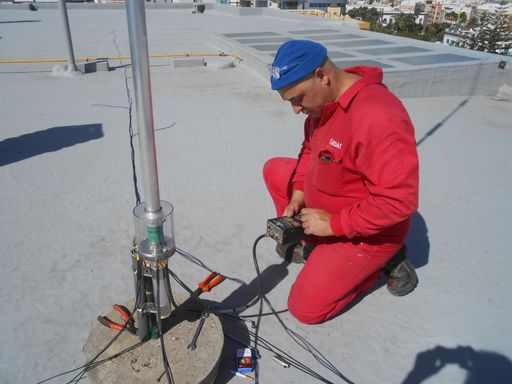

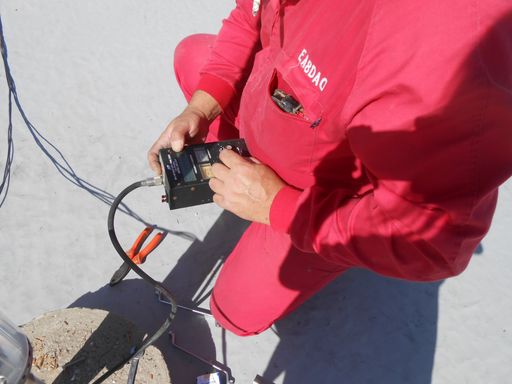

Comprobando con analizador.

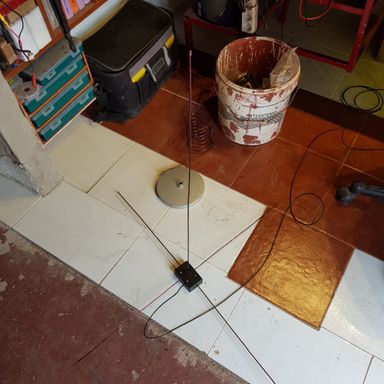

Vertical sin radiales, tan solo necesita plano de tierra con malla de 3 Mts cuadrados. 10 -15 - 12 -17 -20 -40 -80 Mts. 30 Mts opcional.

.

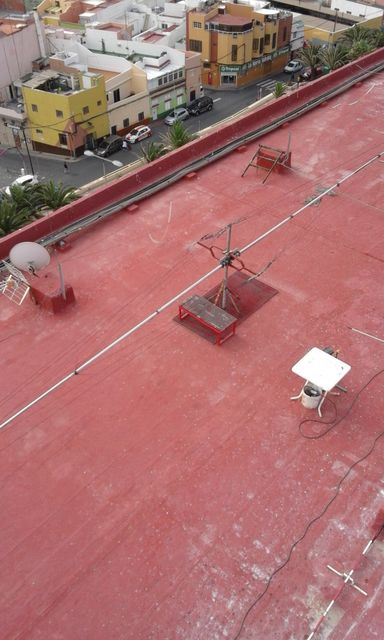

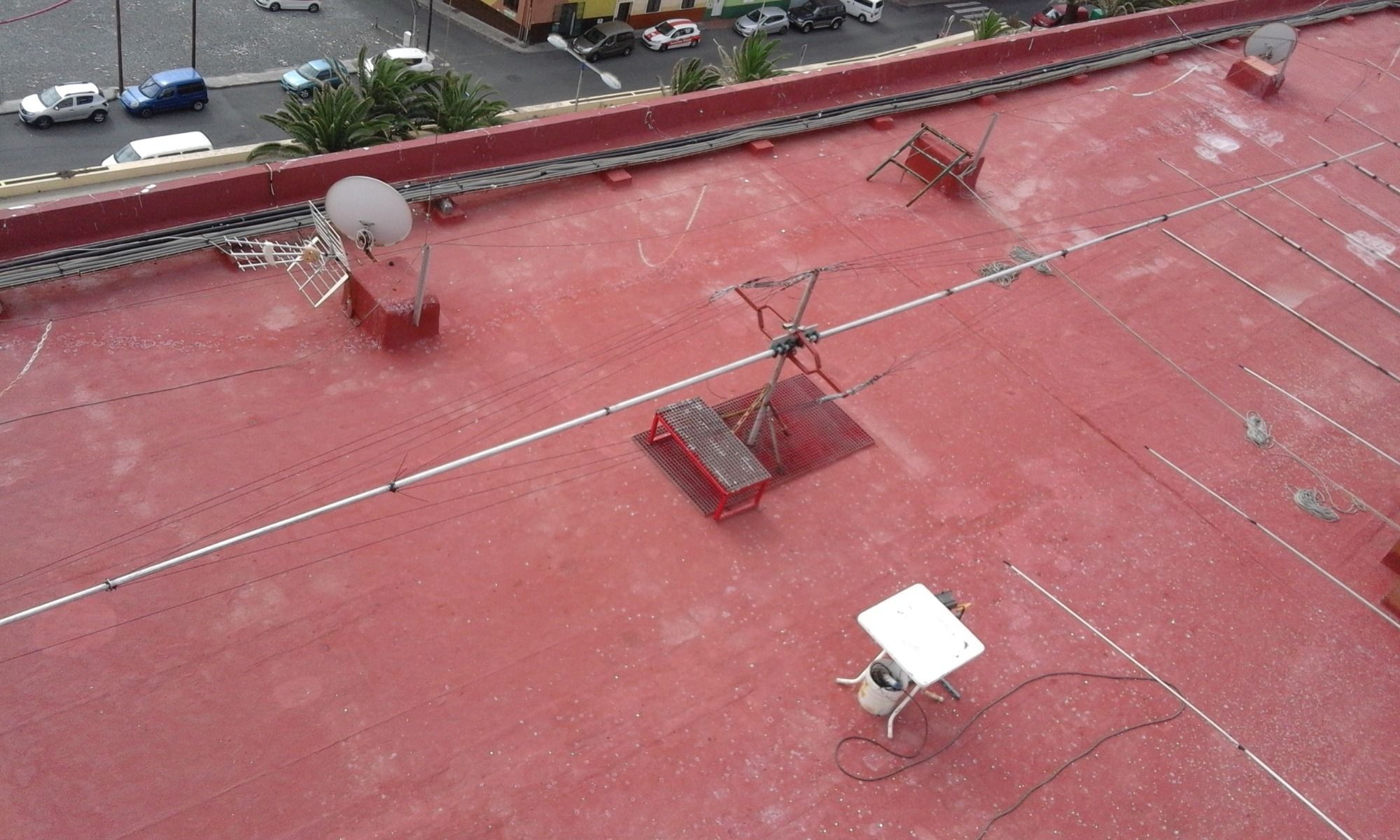

Antena dipolo autoconstruida full sice para 40 Mts

.

cerca de 21 Mts de punta a punta.

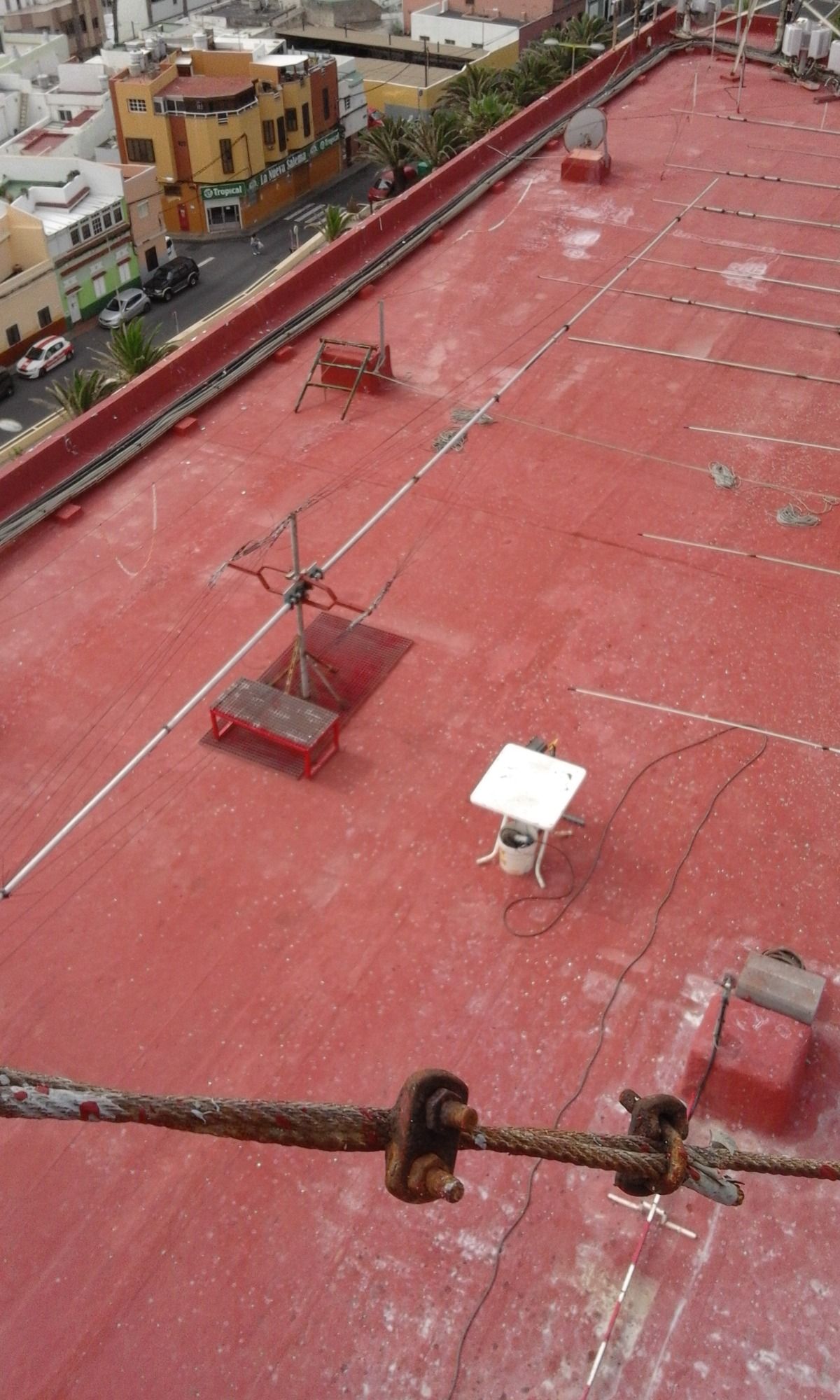

hilos para soporte horizontal antena

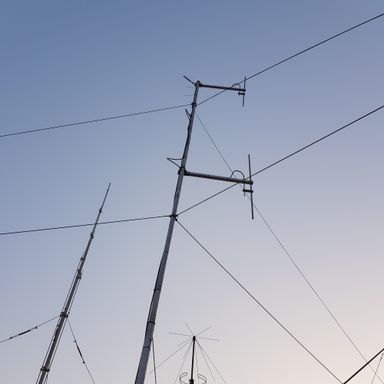

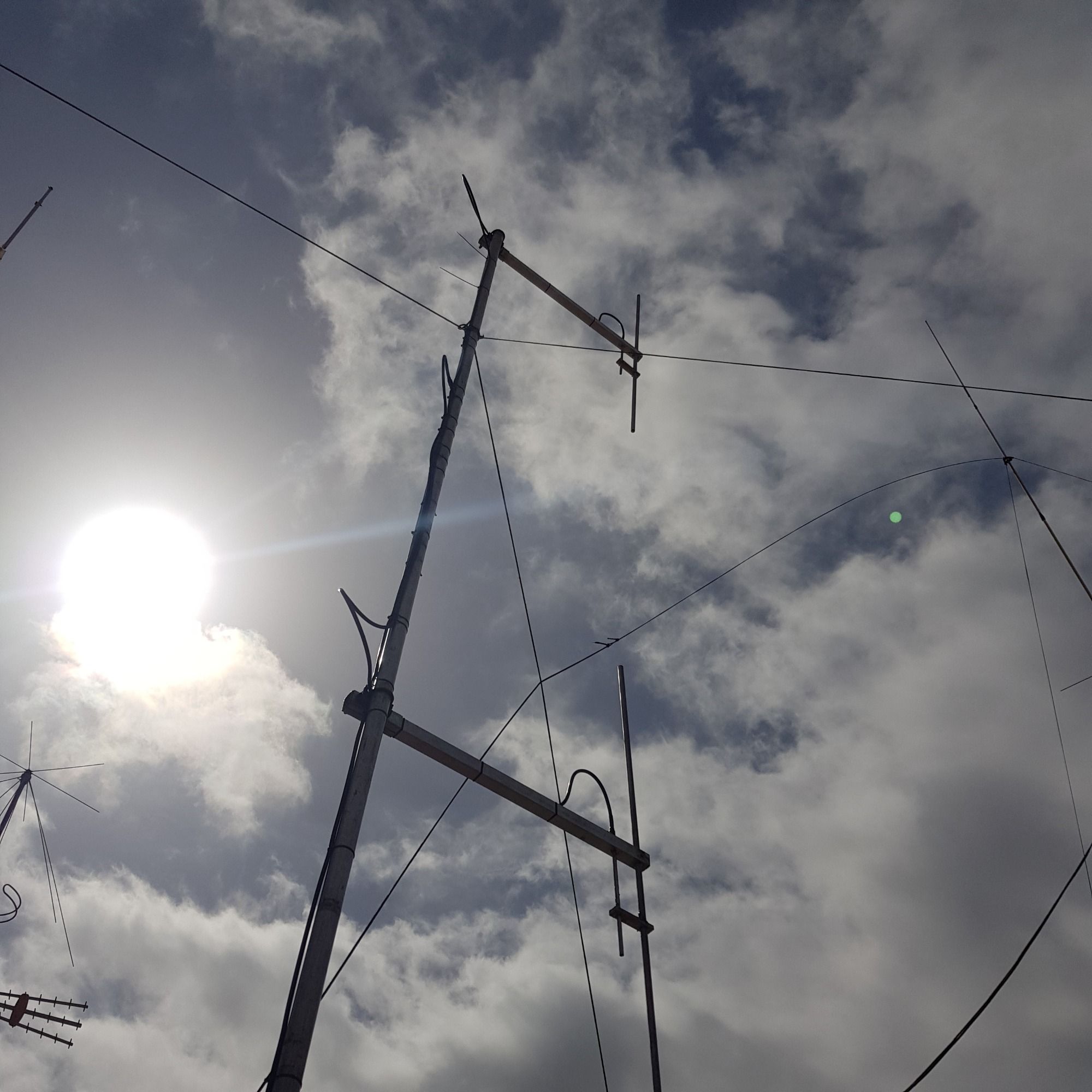

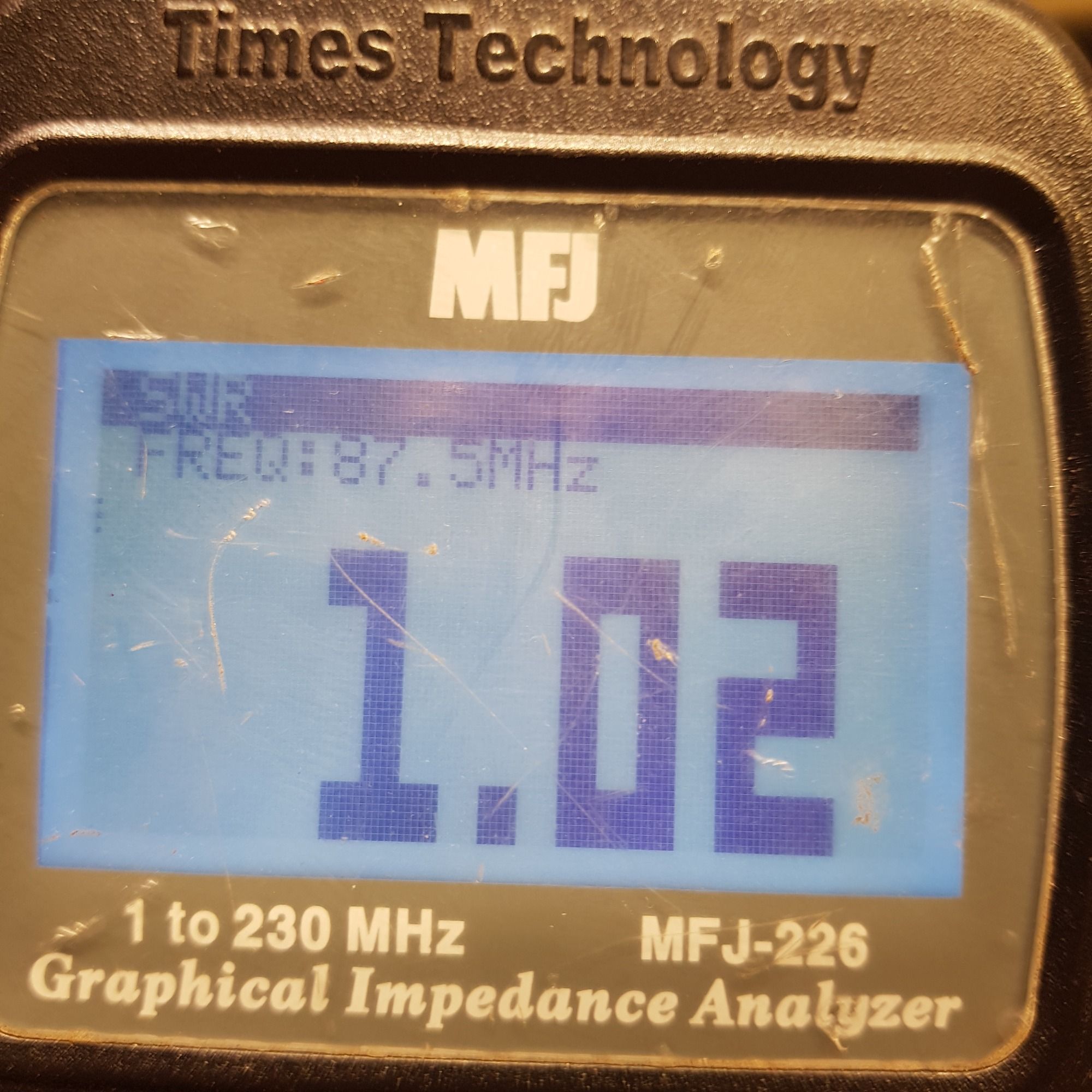

Antenas dipolos enfase para banda comercial FM.

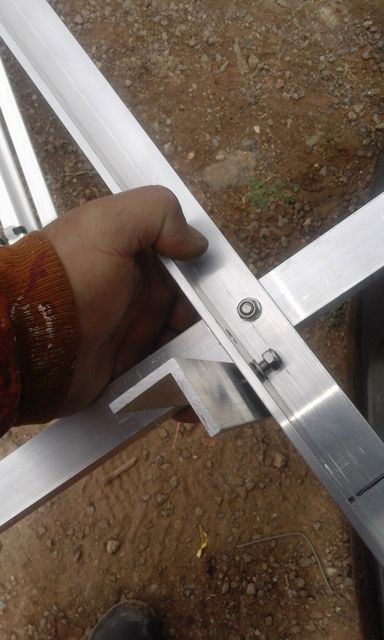

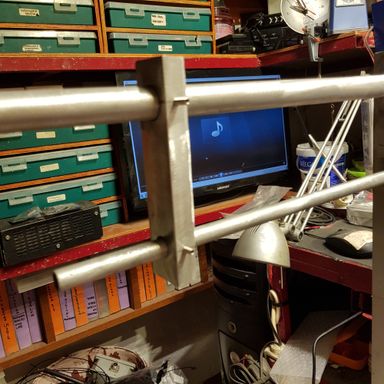

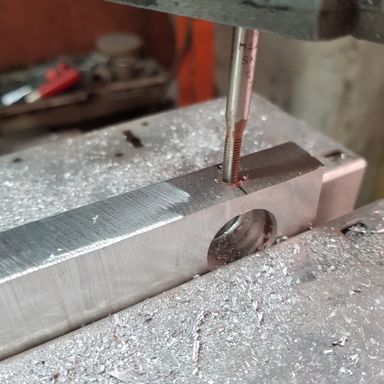

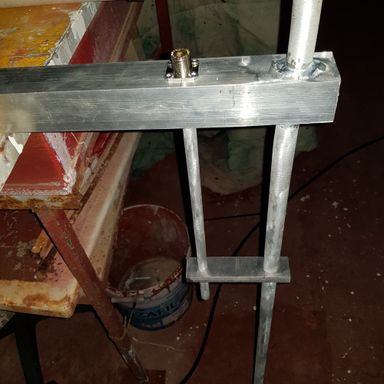

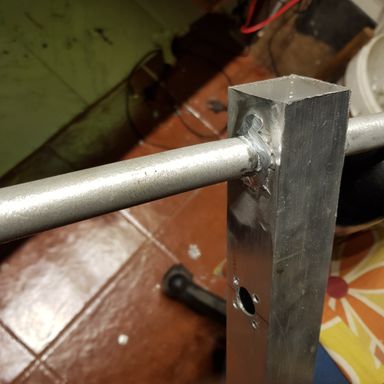

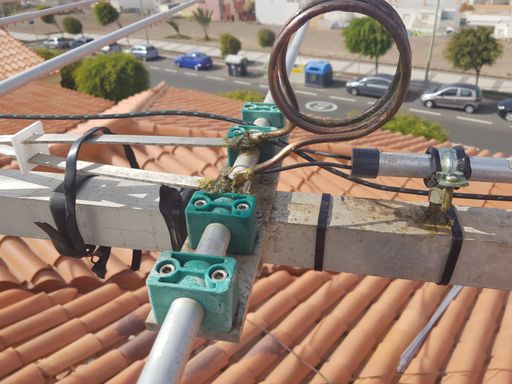

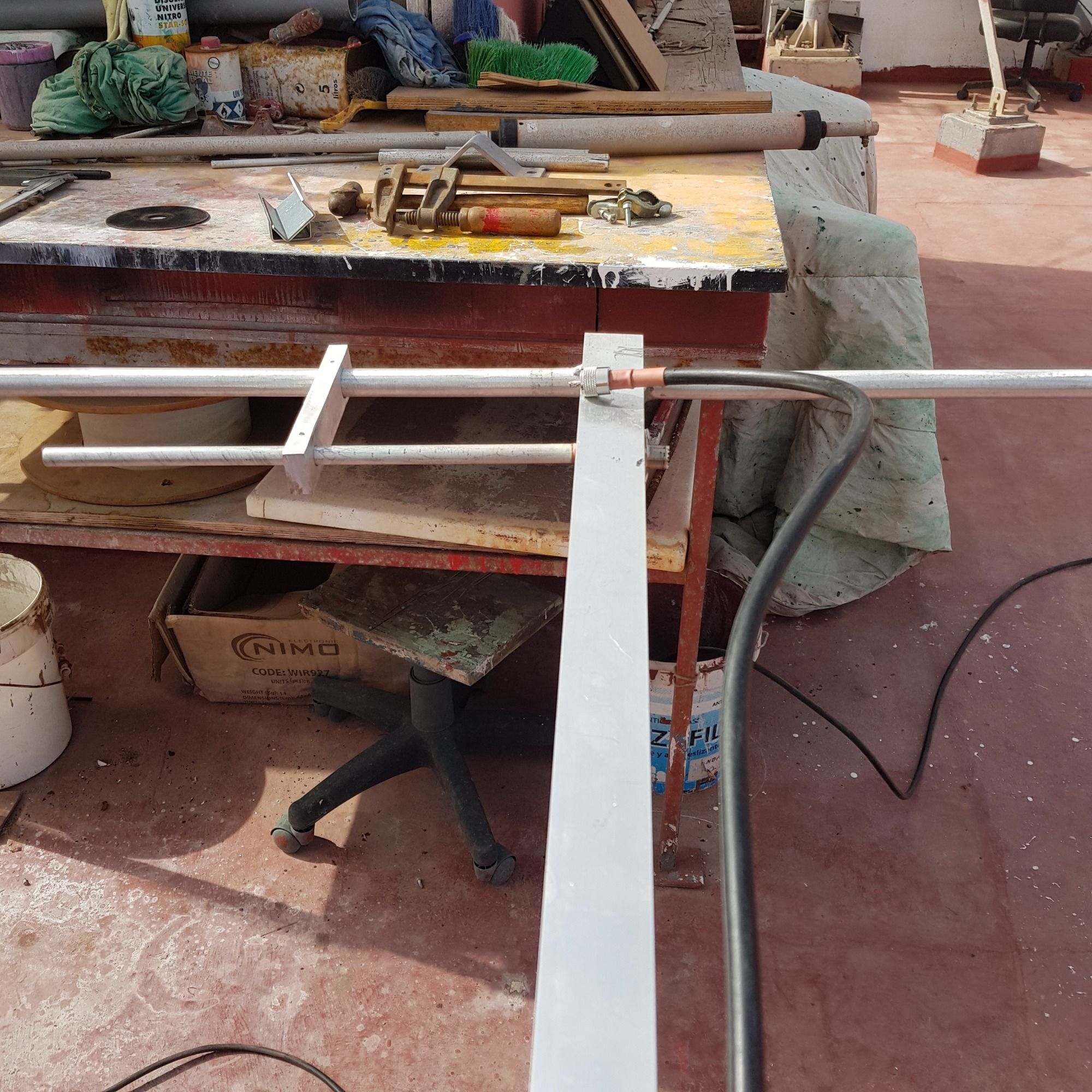

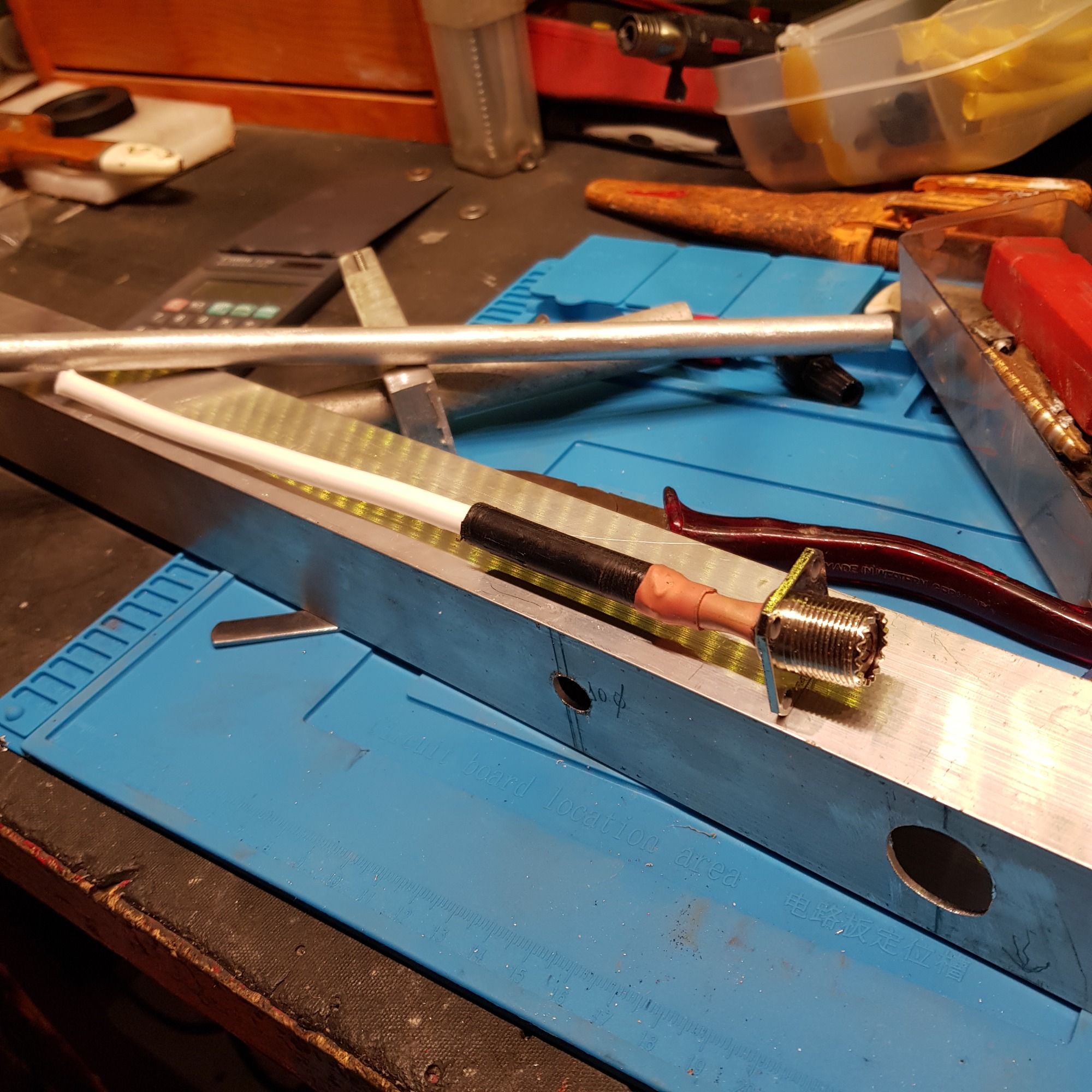

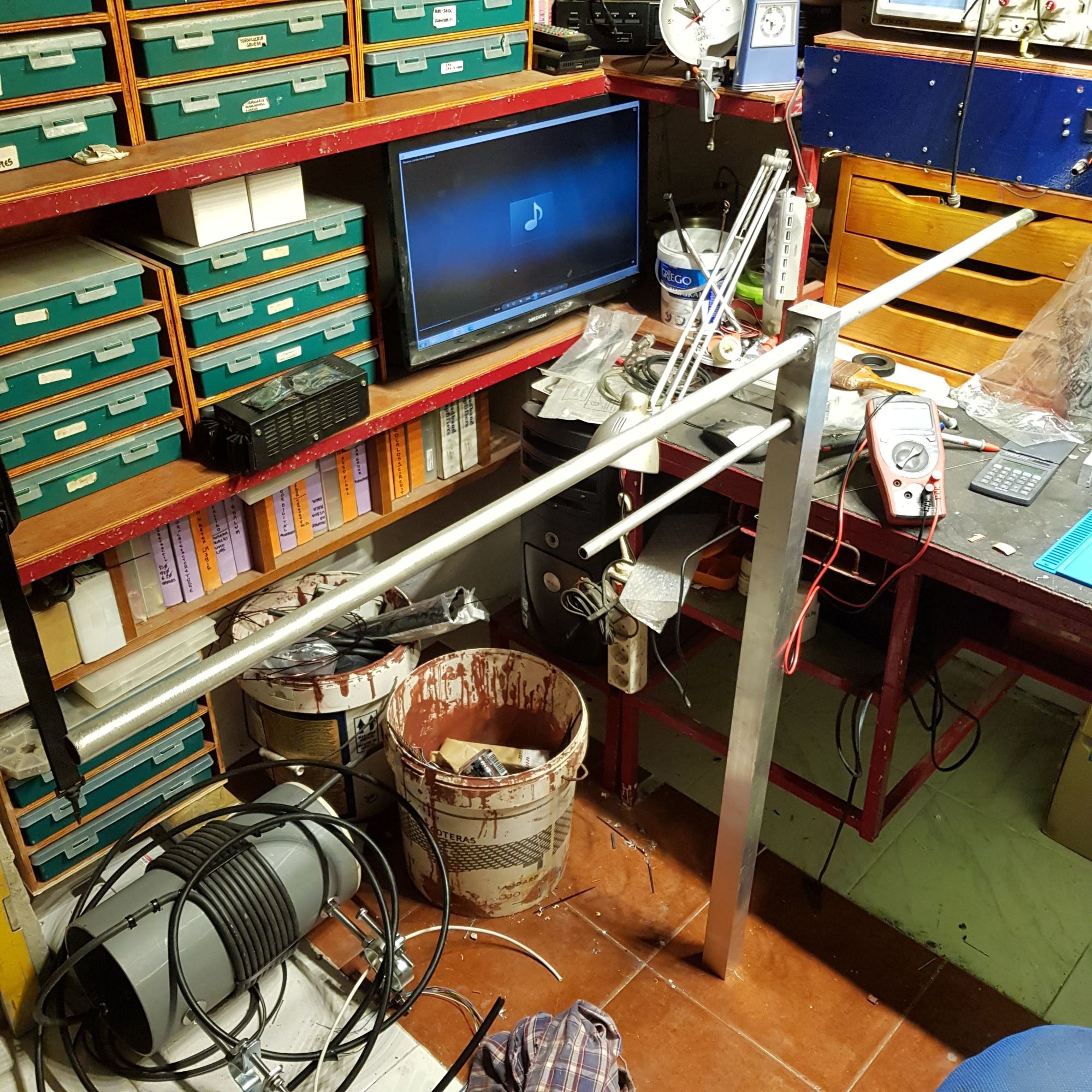

Antenas autoconstruidas en aluminio mecanizado con roscas, orificios y soldadura.

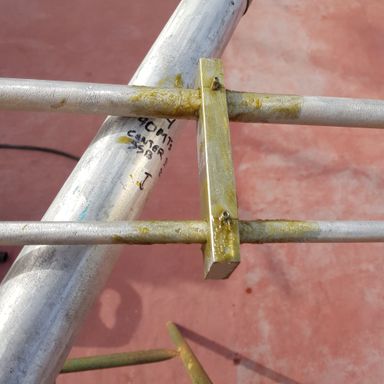

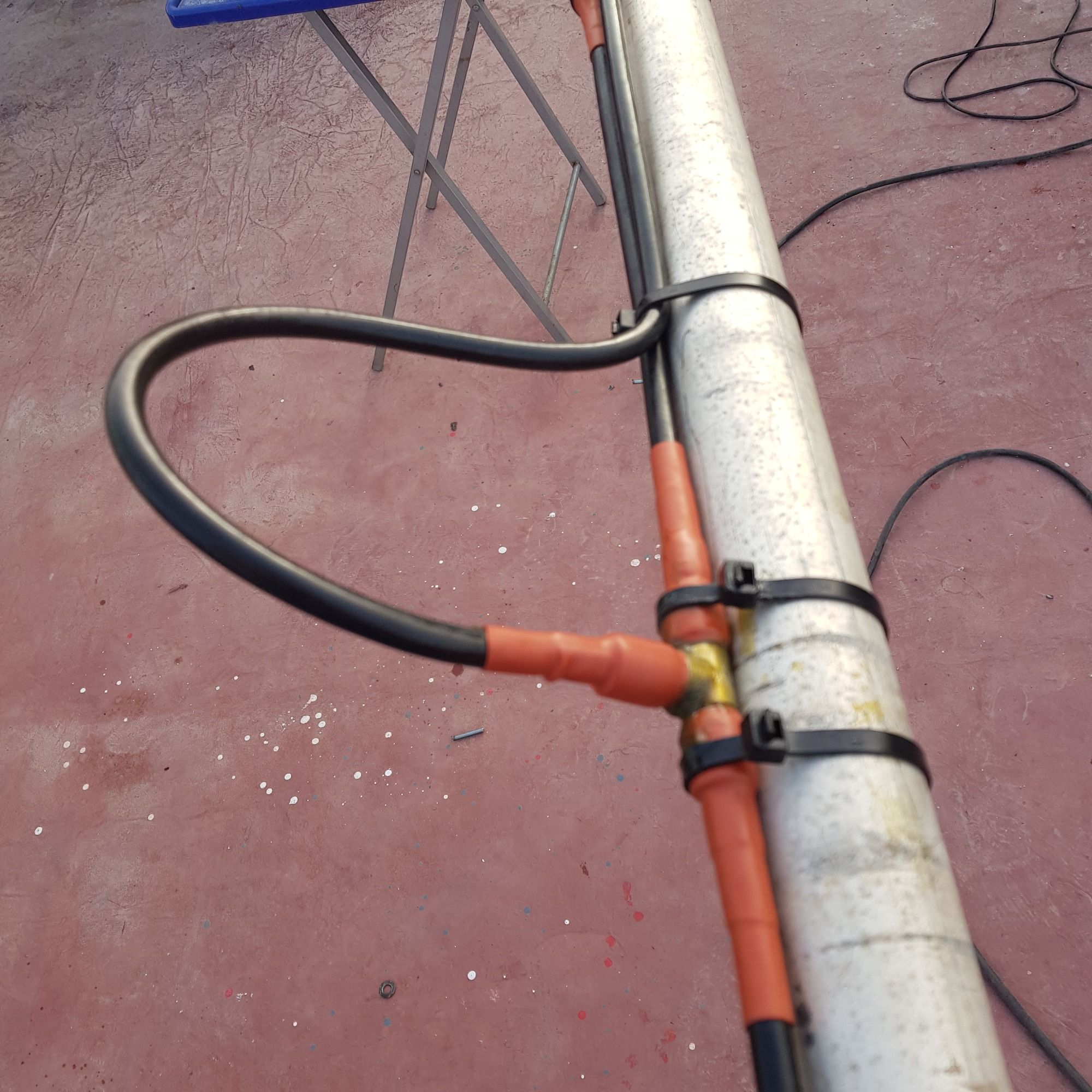

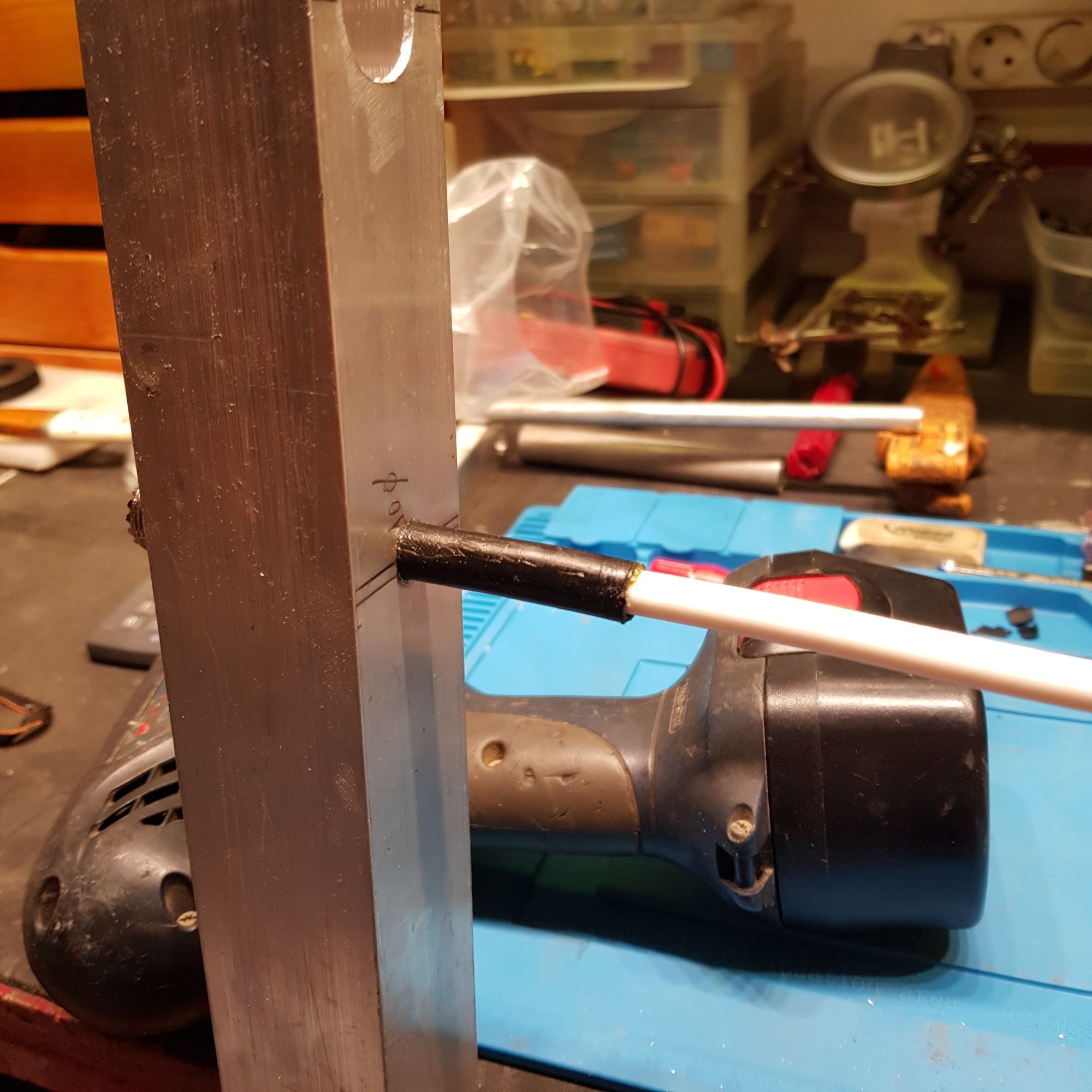

Preparando el enfase.

.

Latiguillo 75 ohm adaptador impedancias.

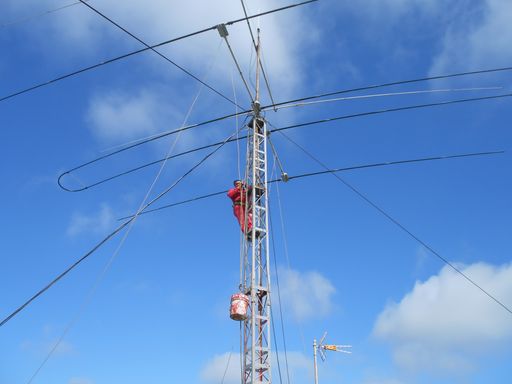

Antena direccional Eaxbeam estructura heavy

.Antena de optimas caracteristicas, ligera y facil de montar. Resuena bien a partir de 12 Mts.

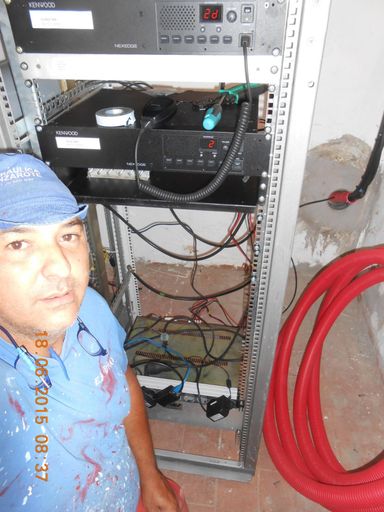

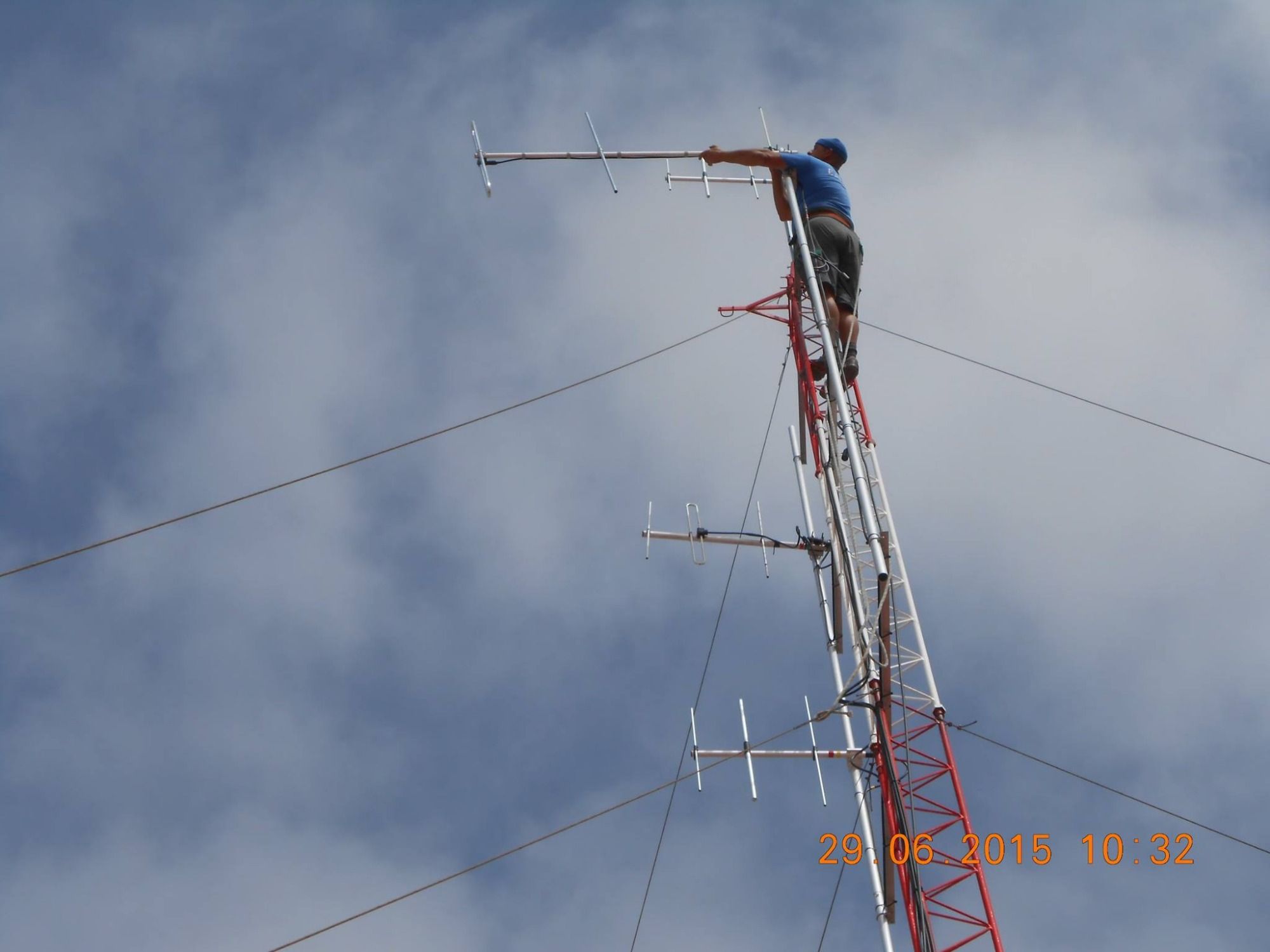

Repetidores y sus antenas.

.

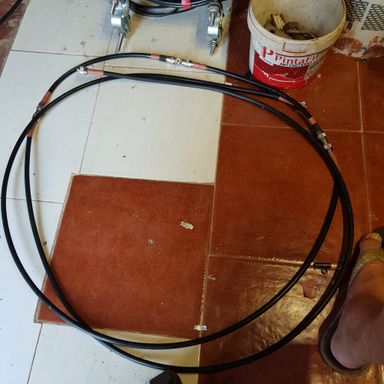

Coaxiales marcados con sus antenas para repetidores.

Antenas en el recuerdo yo jovencito.

Podemos ver a ilustres aficionados, entre ellos a Fernando EA8AK y a los finlandeses junto a EA8ZS.

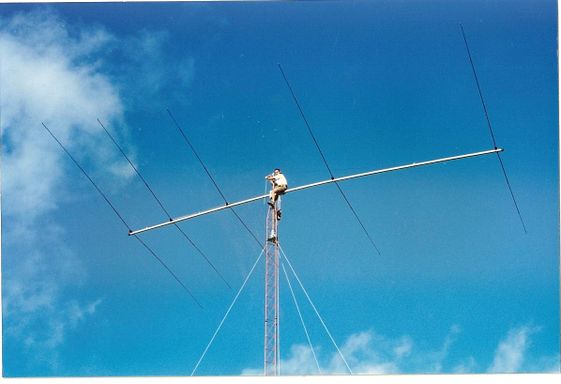

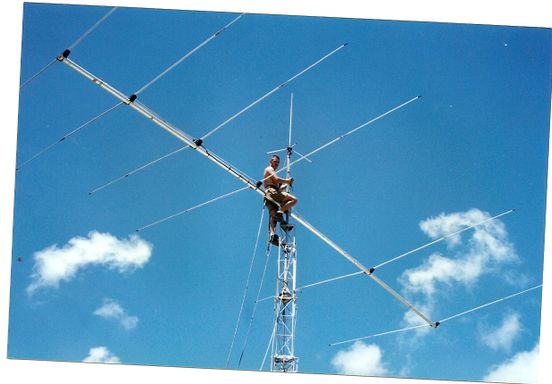

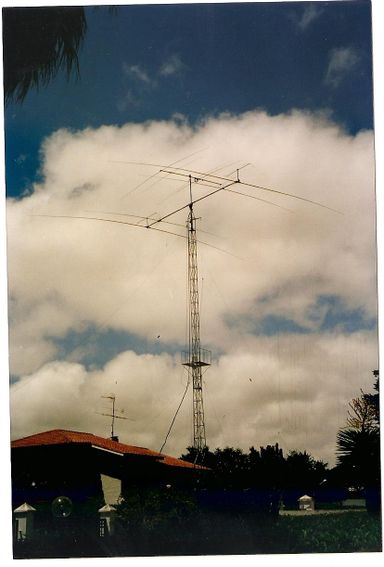

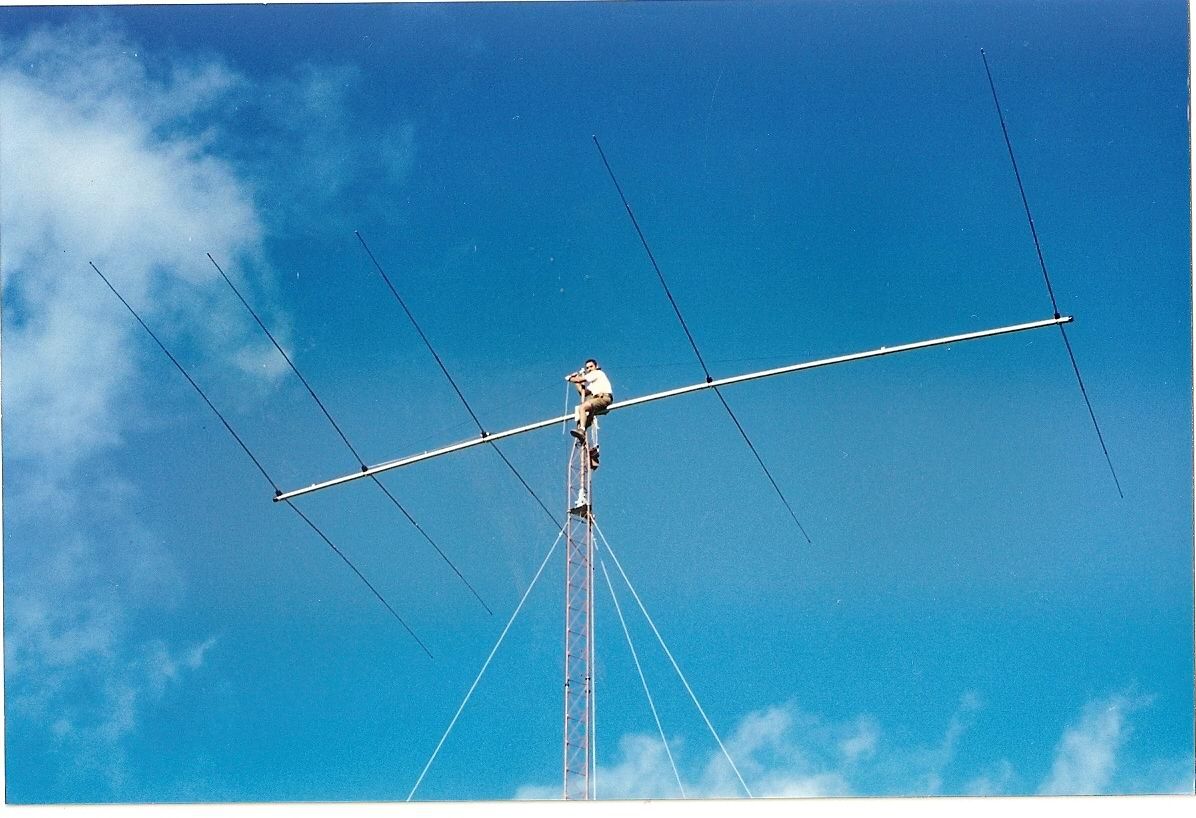

Mono banda KLM.

Fernando y yo EA8AK Y EA8AAK

Mono banda KLM de EA8ZS.

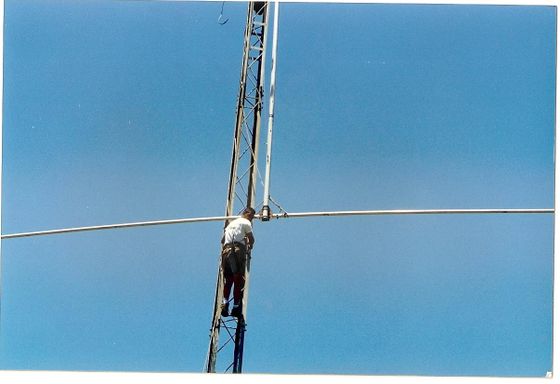

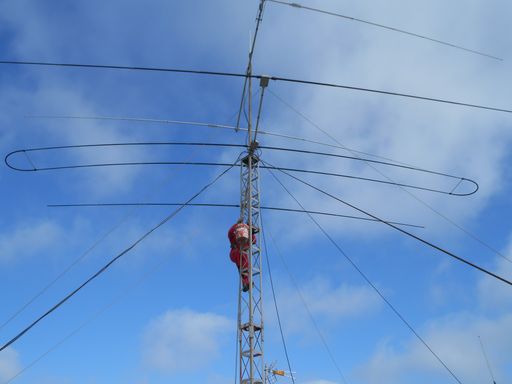

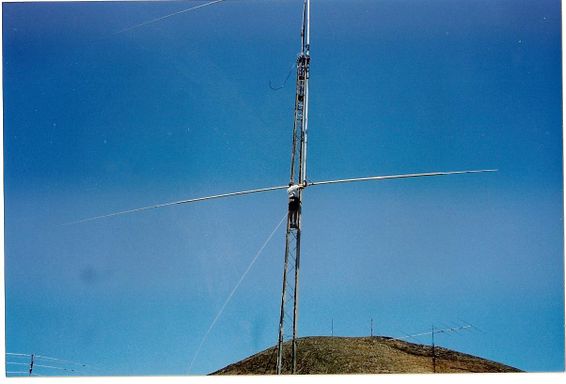

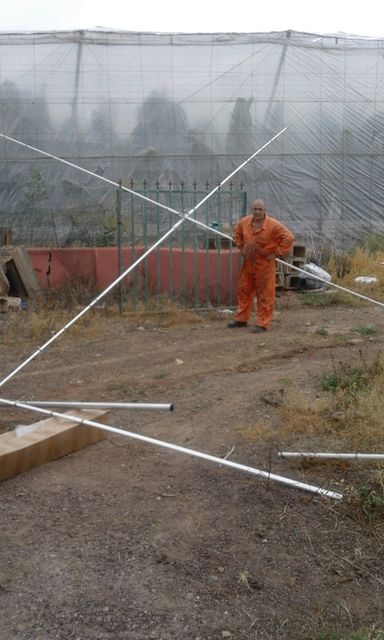

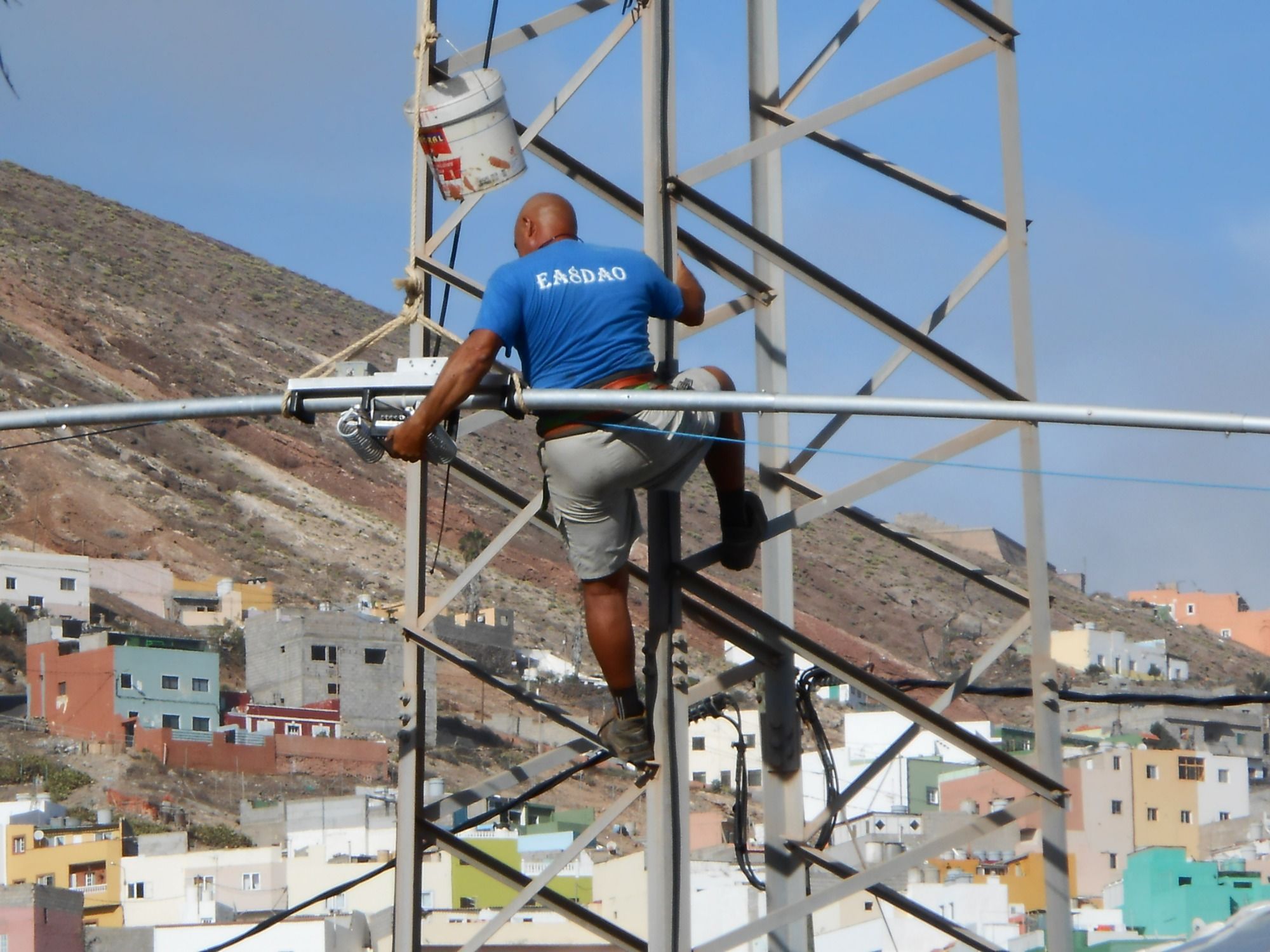

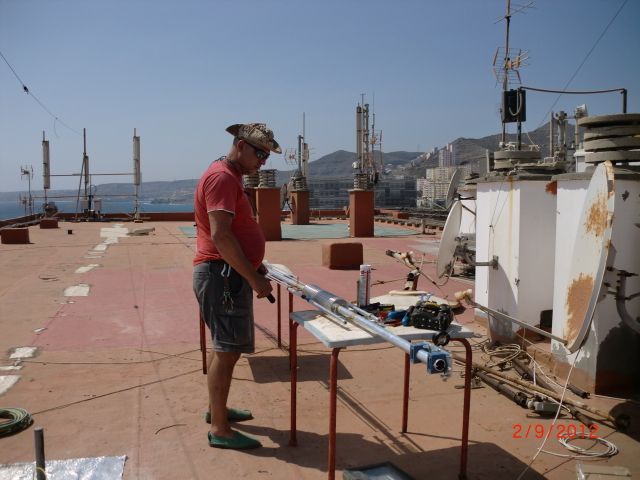

Montando tres elementos 40 Mts.

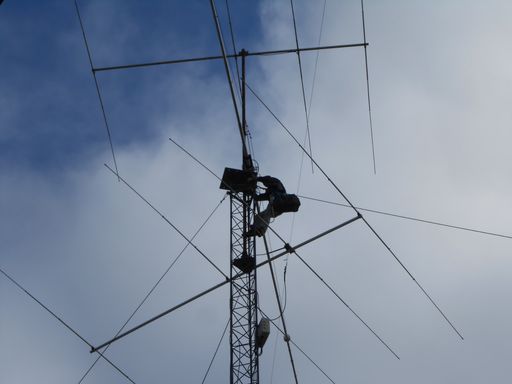

Después de ensamble, ya en su torre.

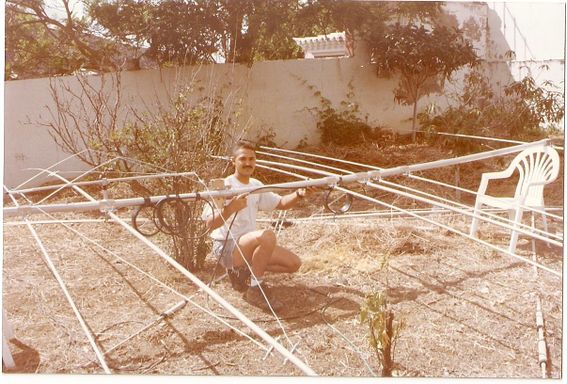

Jardín montaje antenas EA8AK.

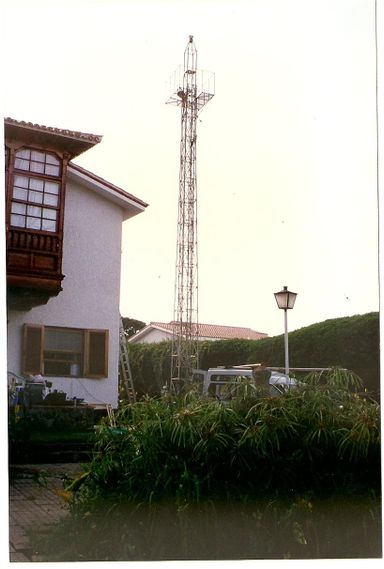

Torre plegada de EA8AK. Fernando.

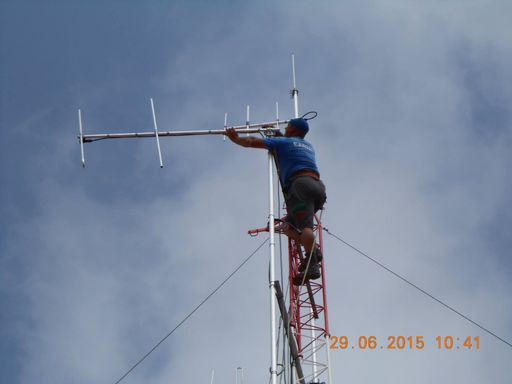

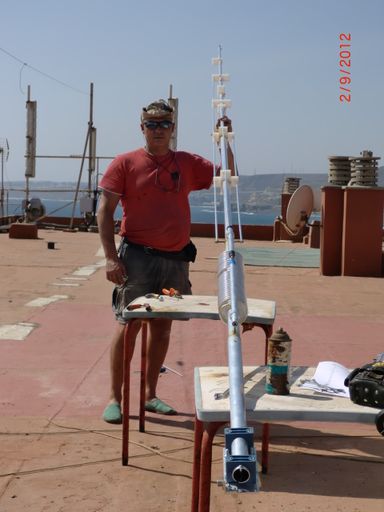

Instalaciones diversas de antenas de Radio

Aqui una pequeña parte de algunos trabajos de instalaciones a modo orientativo de la actividad laboral, que realizaba, para mi y para otros, en la actualidad trabajo para mis proyectos y elucubraciones.

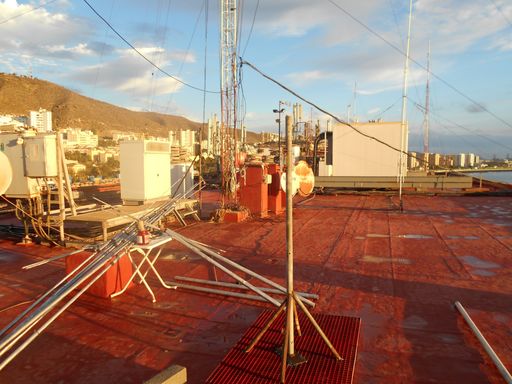

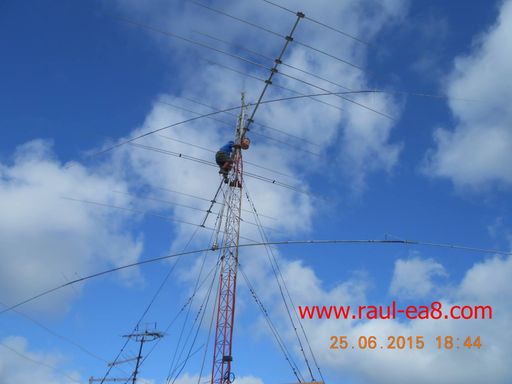

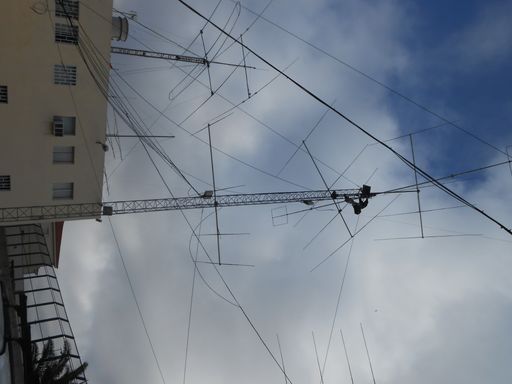

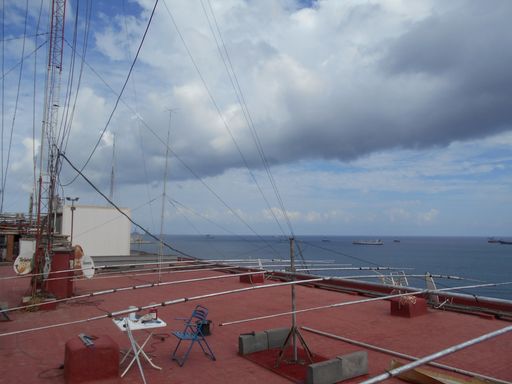

Entre múltiples antenas.

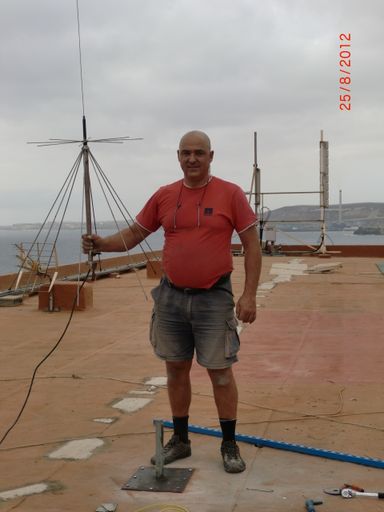

Disconica VHF-UHF

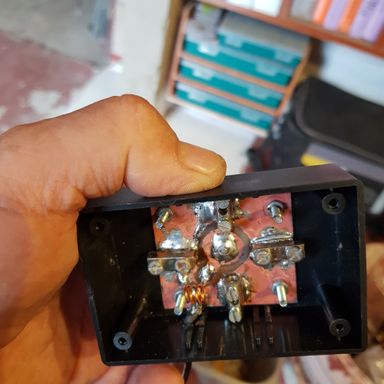

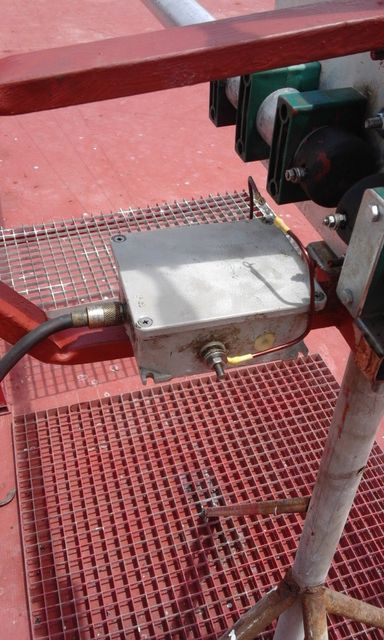

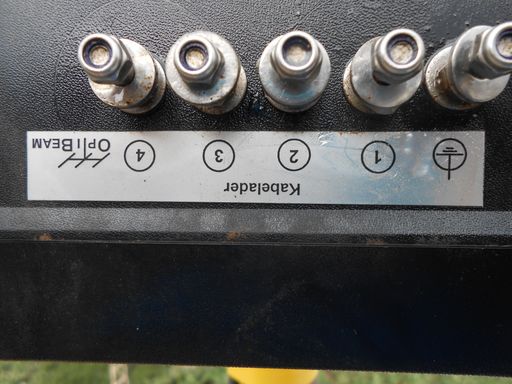

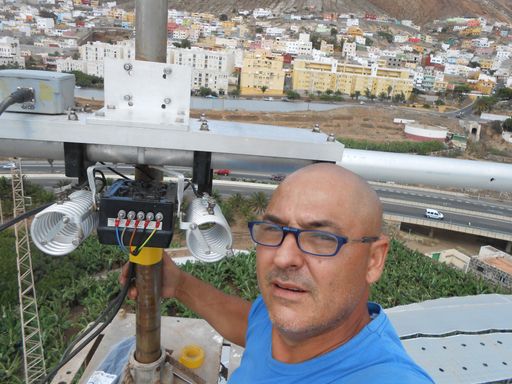

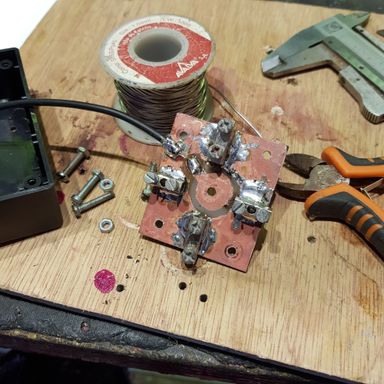

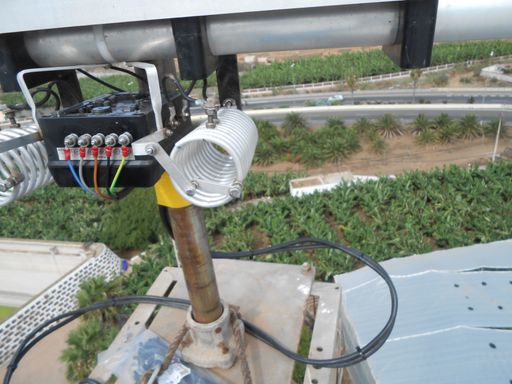

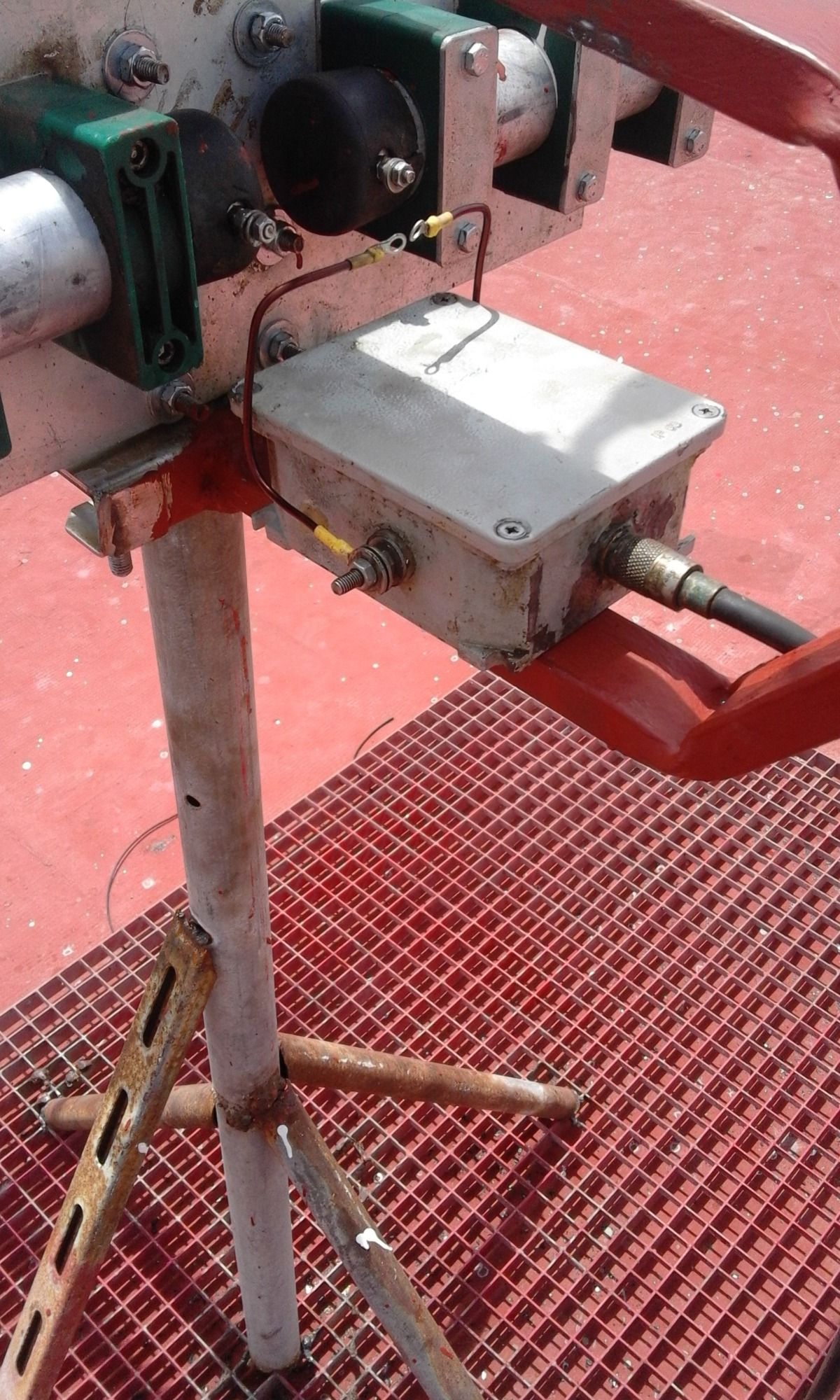

Conexiones conmutador de banda 80 Mts.

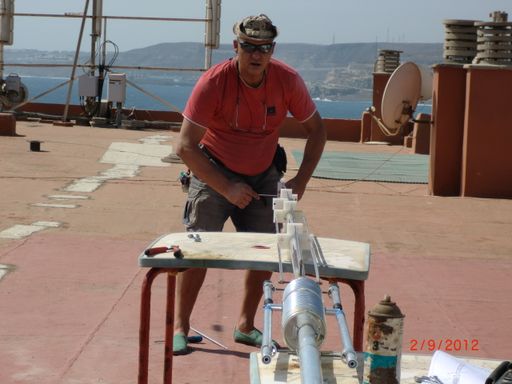

Bal-Un antena 80 Mts.

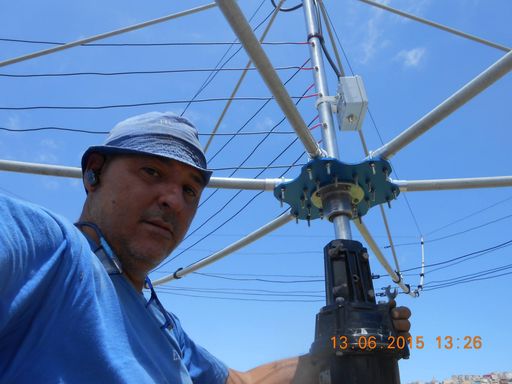

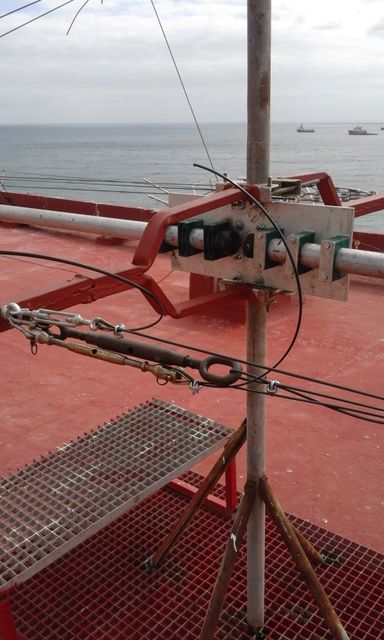

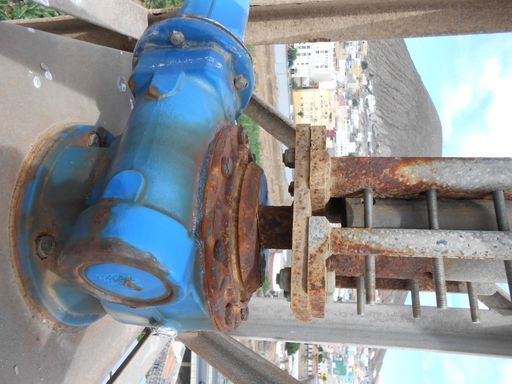

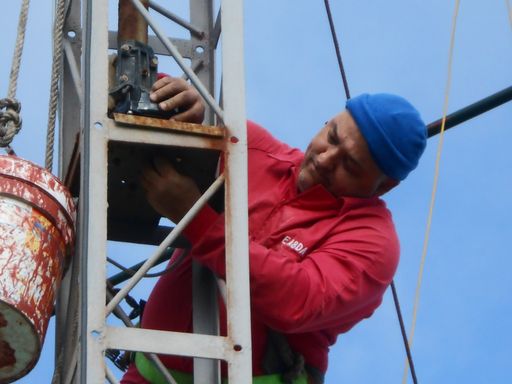

Rotor antena. Gran capacidad de carga.

Pensativo en altura.

Seguridad antes de subir.

Preparando conectores para amphenol.

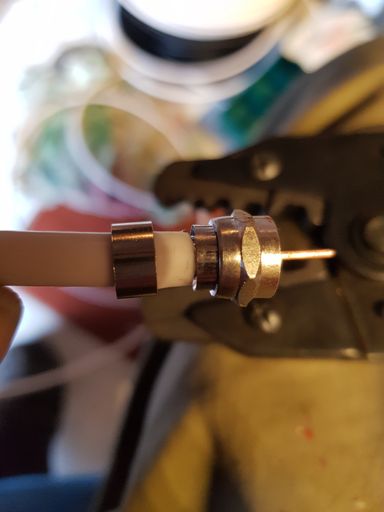

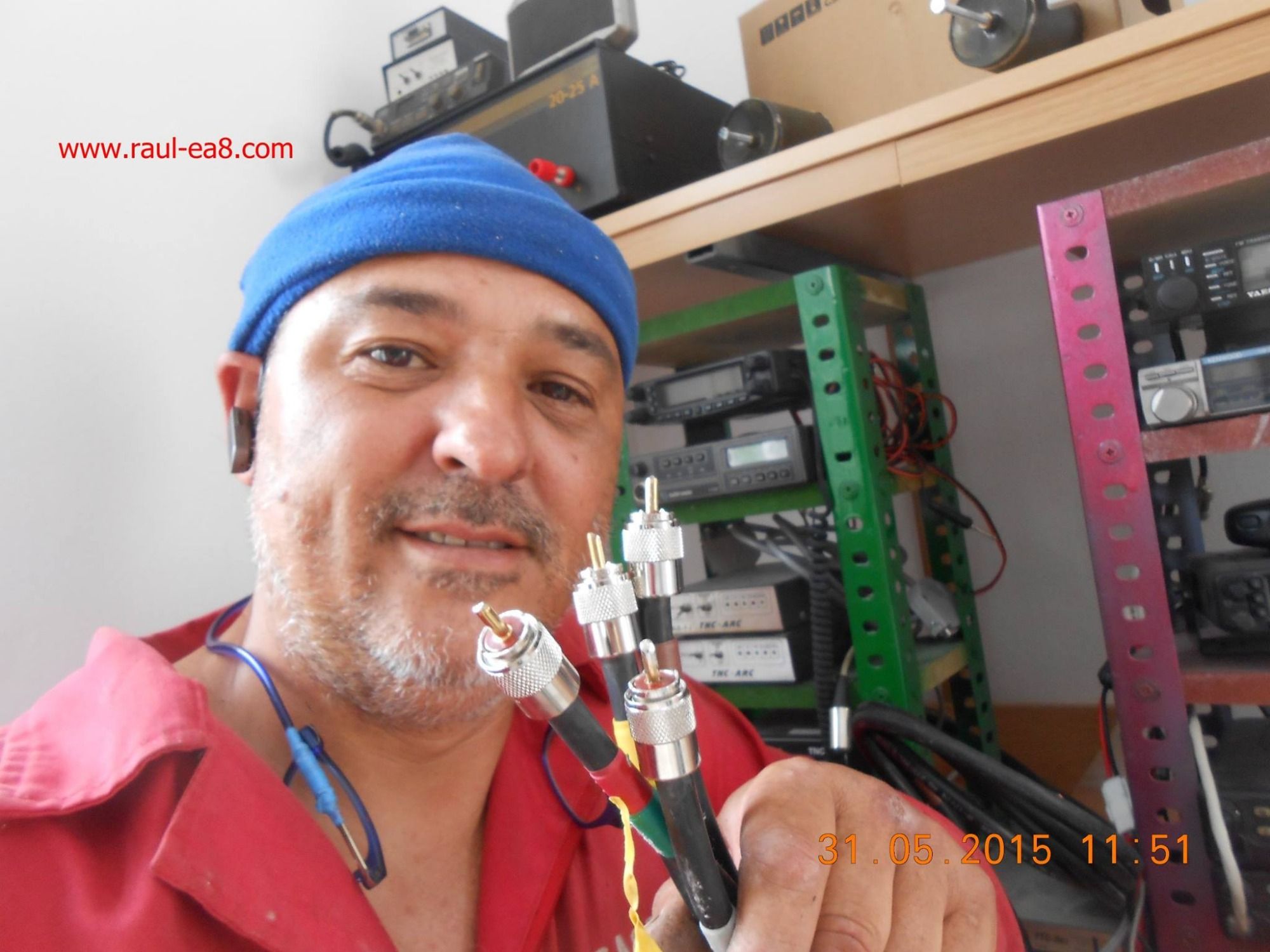

Conector terminado.

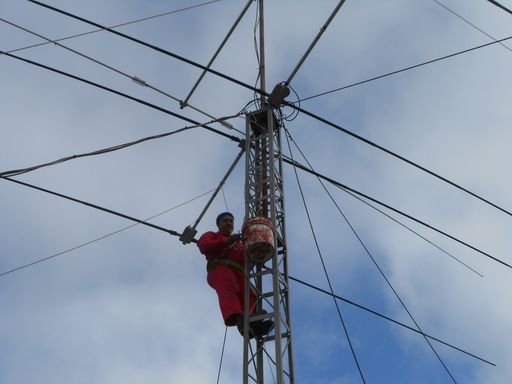

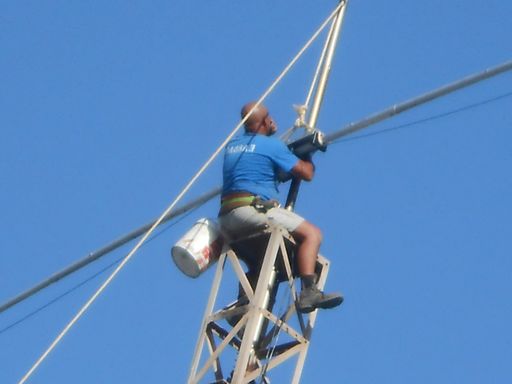

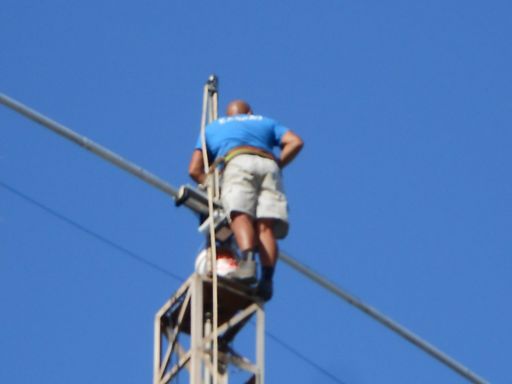

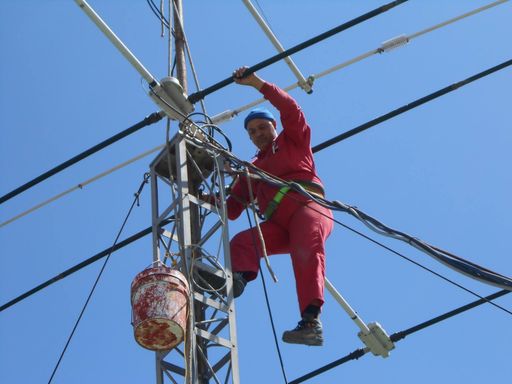

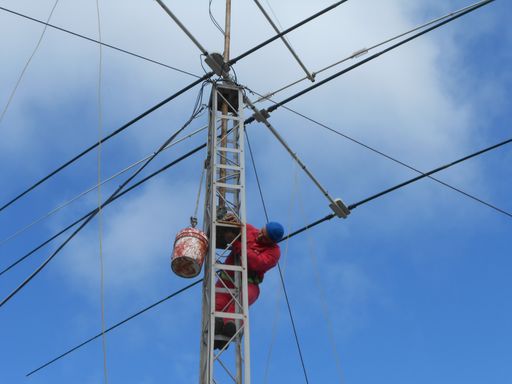

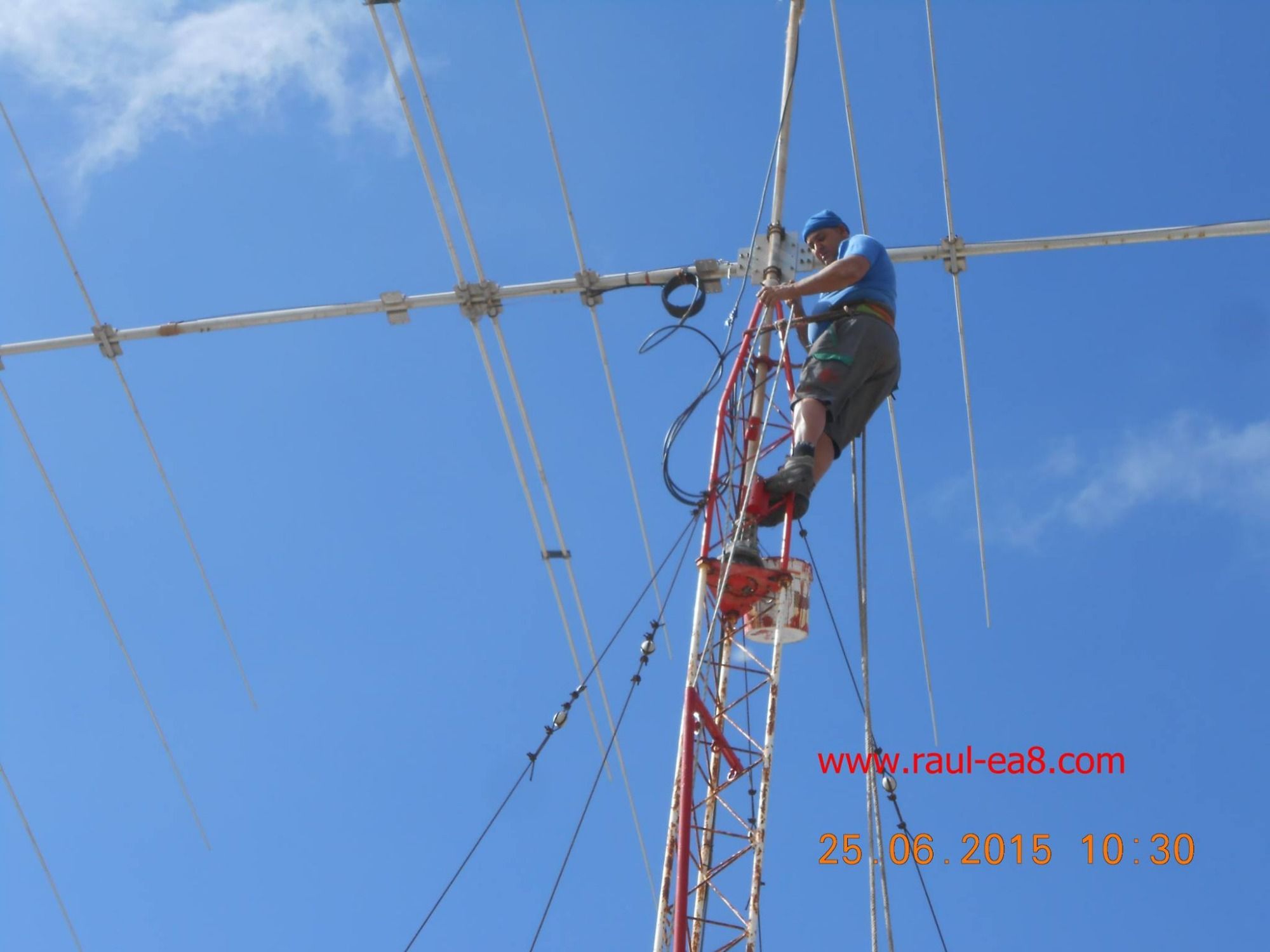

Maniobrando concentrado en altura.

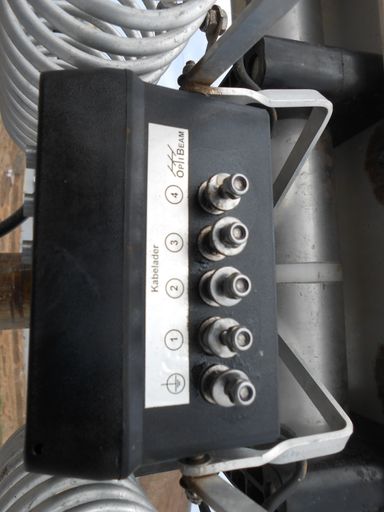

Terminando con antena Steppir.

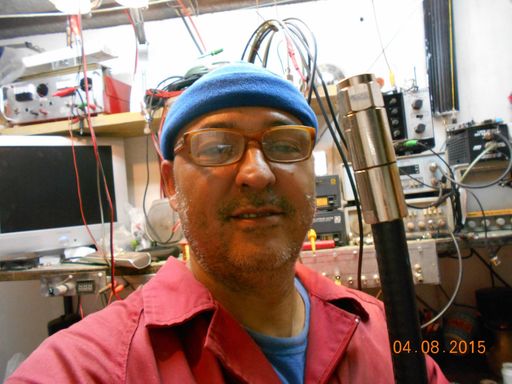

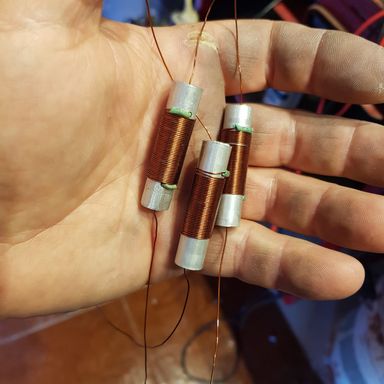

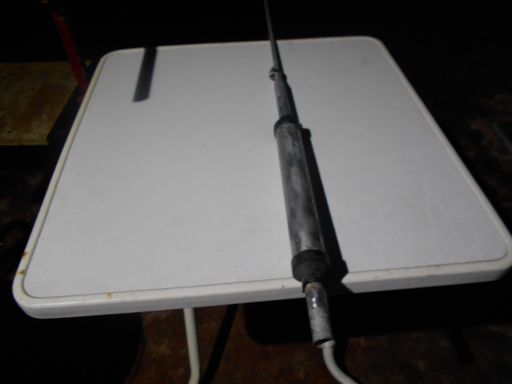

Choque para vertical.

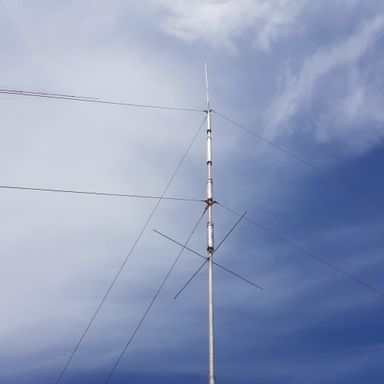

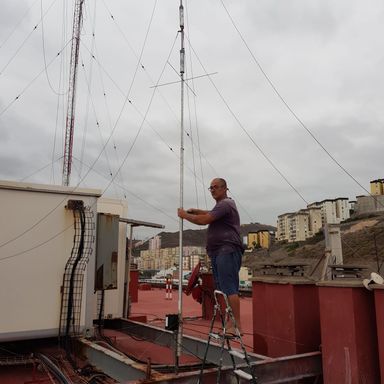

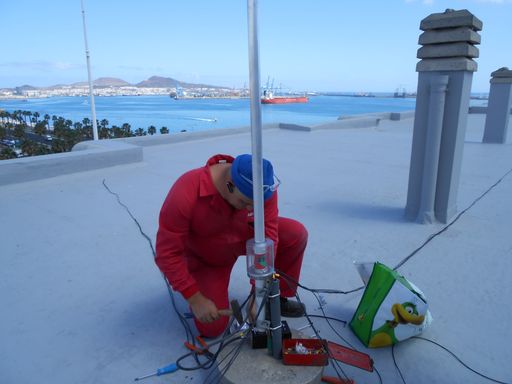

Antena vertical 10-12-17-20-40-80 Mts.

Antena yagi tres elementos mono banda 17 Mts.

Antena autoconstruida Full Sice para la banda de 40 Mts

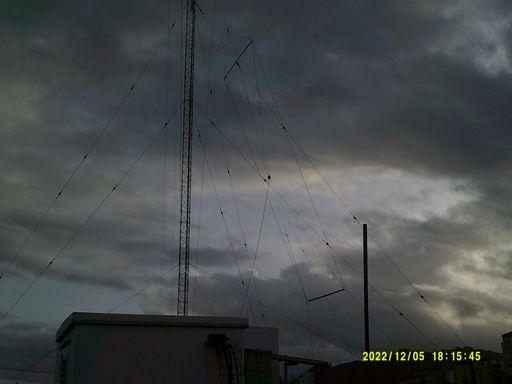

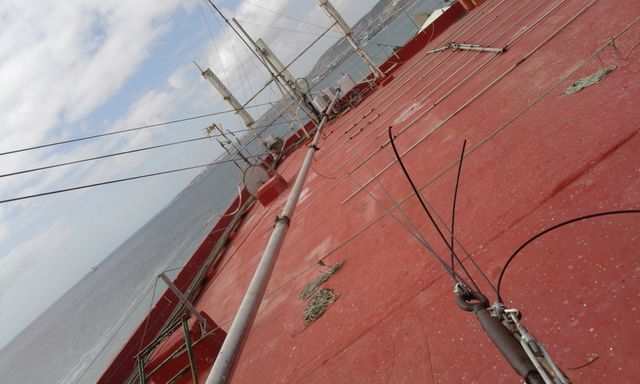

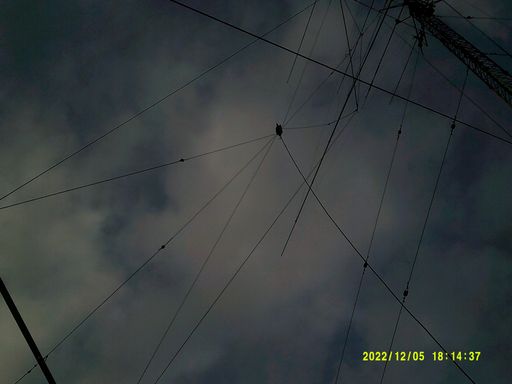

Antena banda de 80 Mts. a 40 Mts de altura.

.

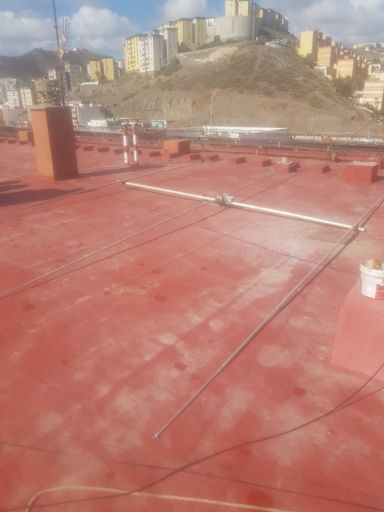

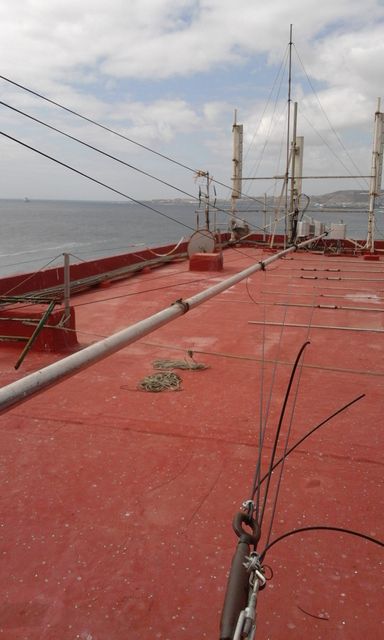

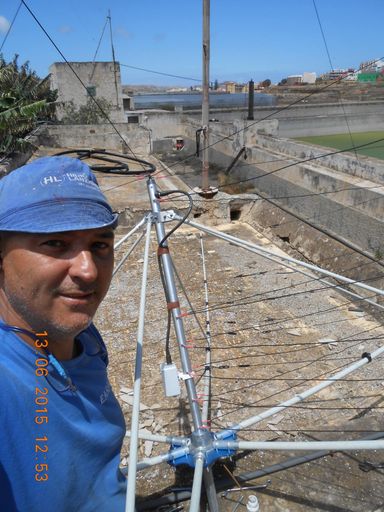

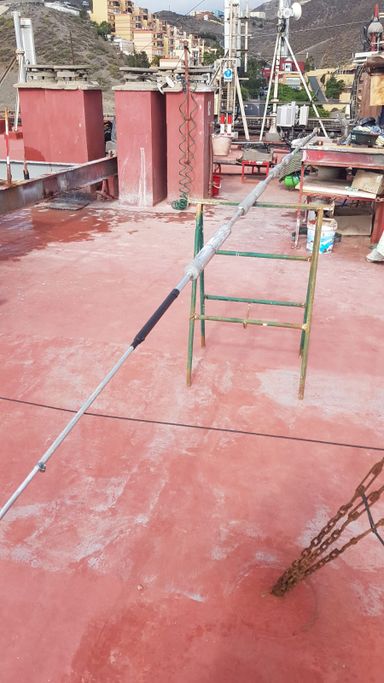

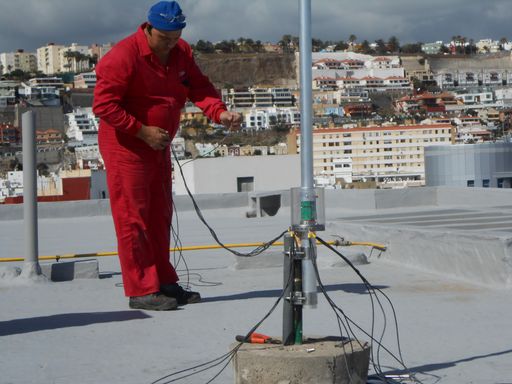

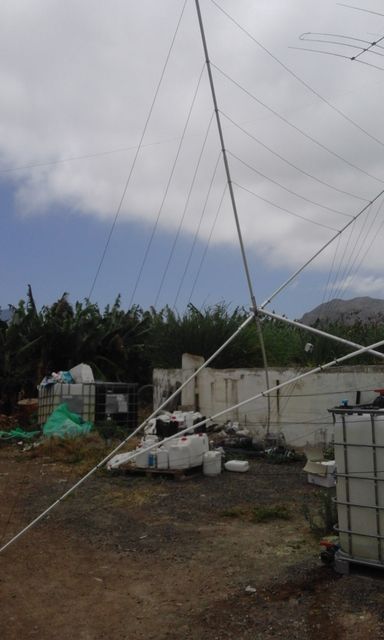

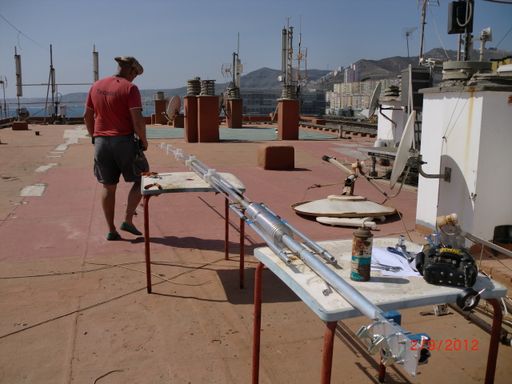

Antena montada en el suelo.

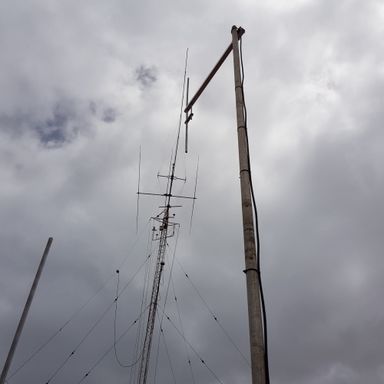

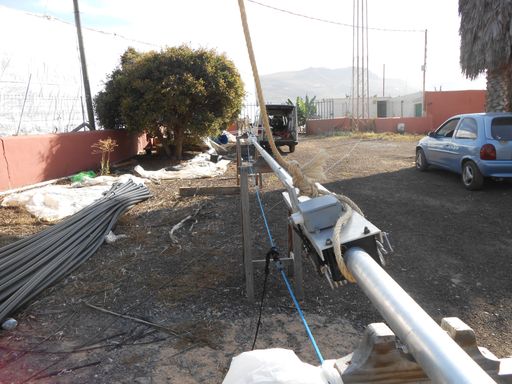

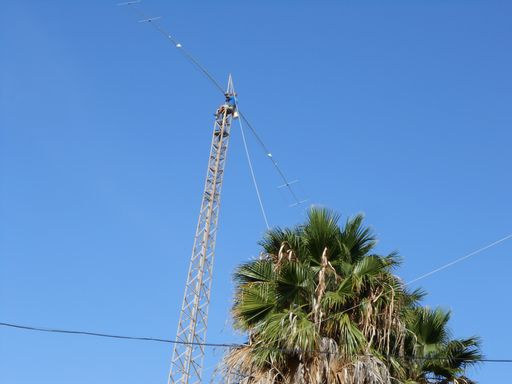

Izando antena, recorrido 40 Mts verticales..

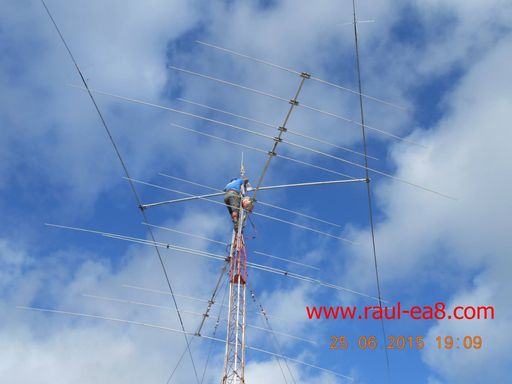

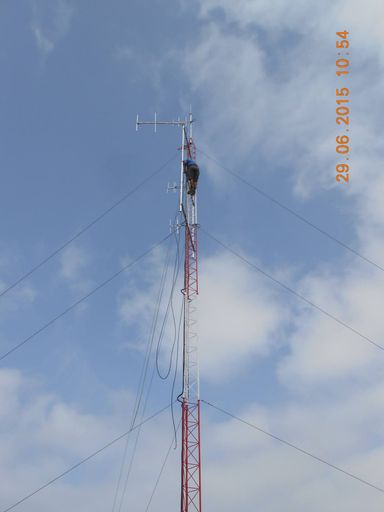

Fijando antena en puntera 40 Mts altura

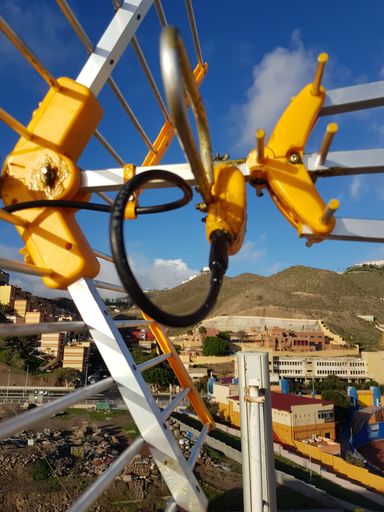

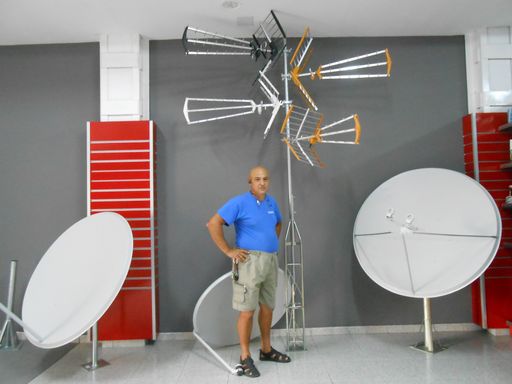

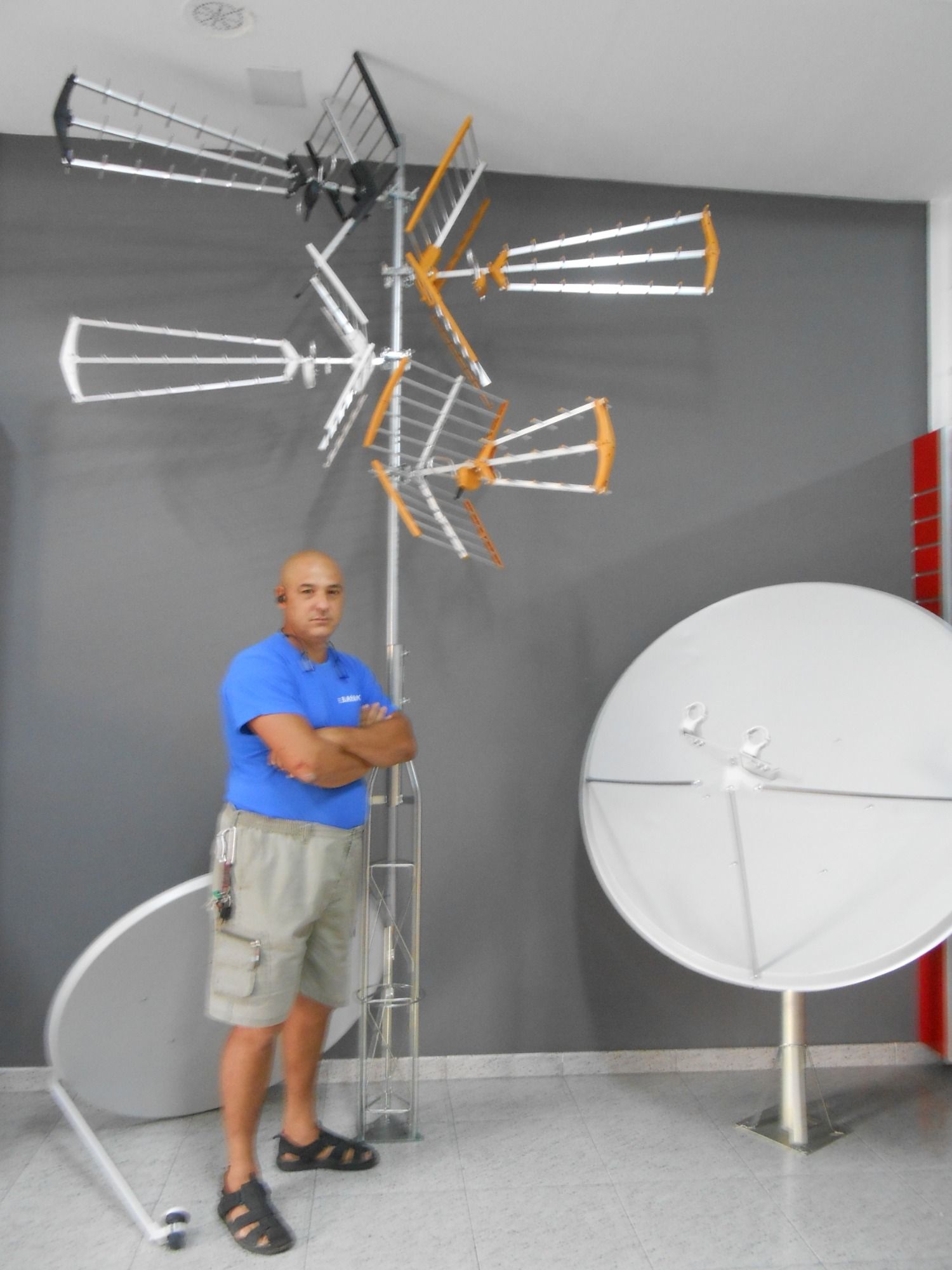

Antenas TV.

.

Pasando los alambres para pintar

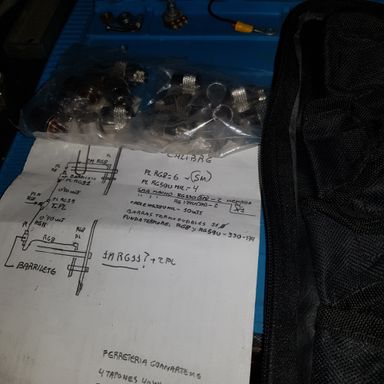

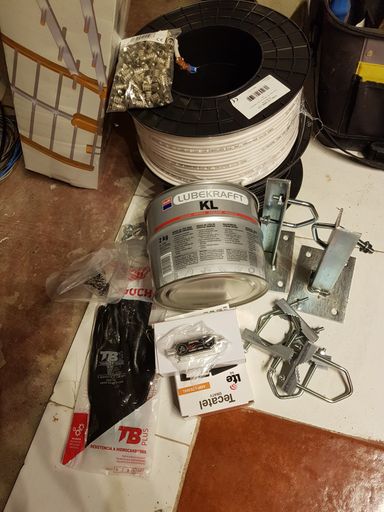

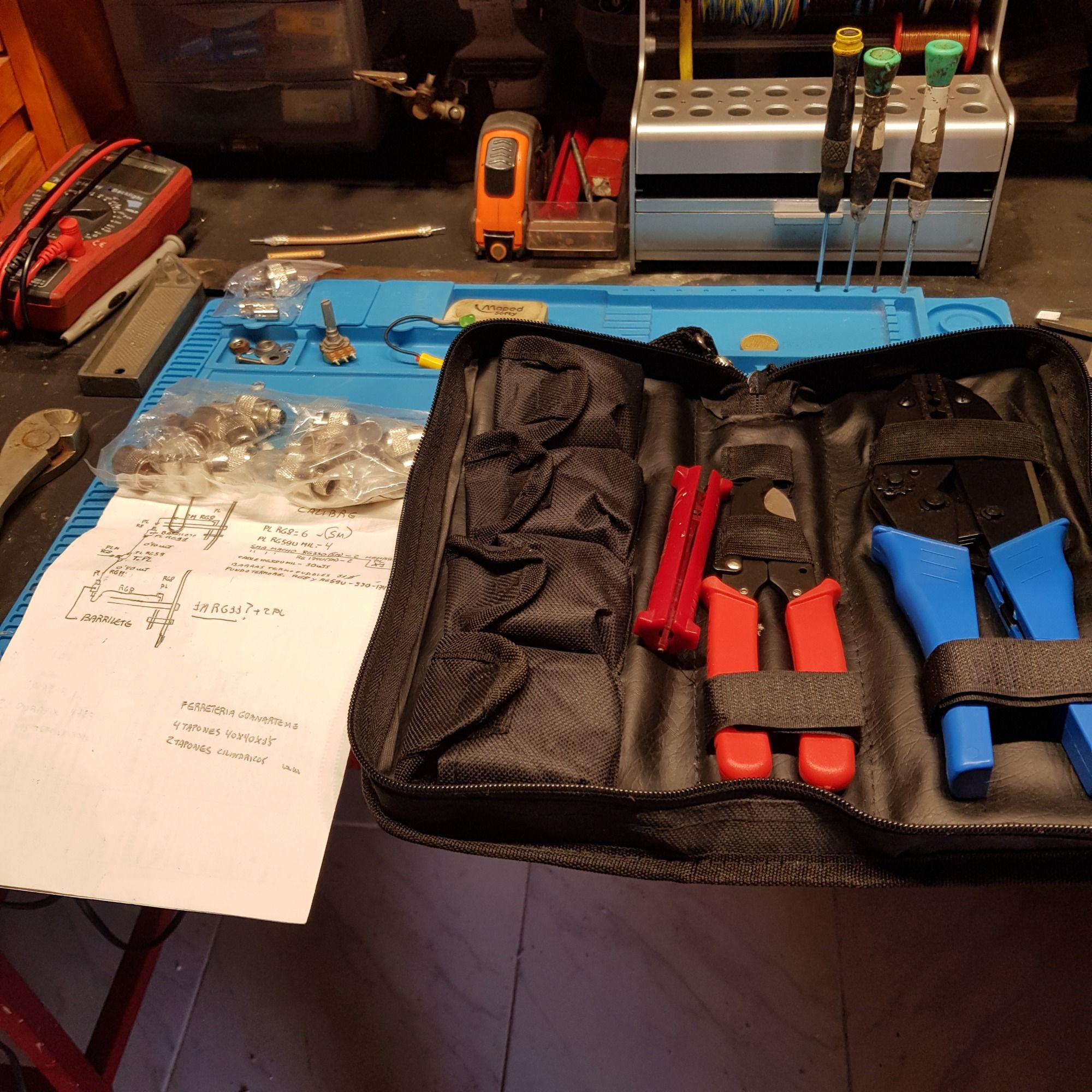

Algo de material.

Grasa de durabilidad a los trabajos.

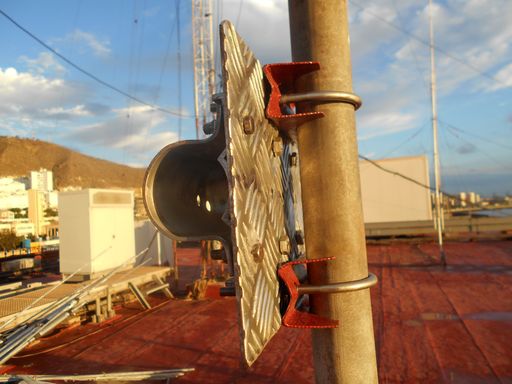

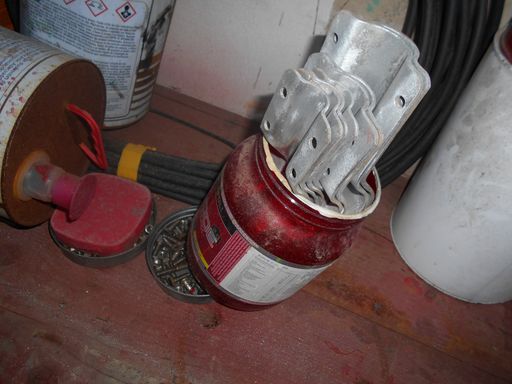

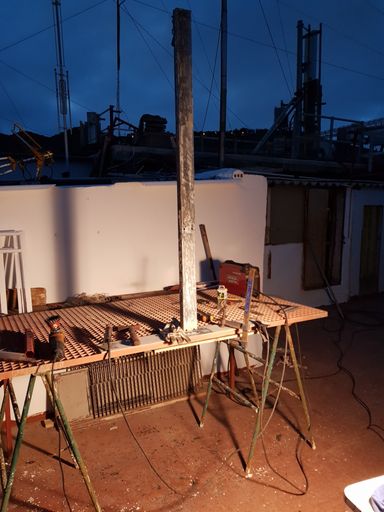

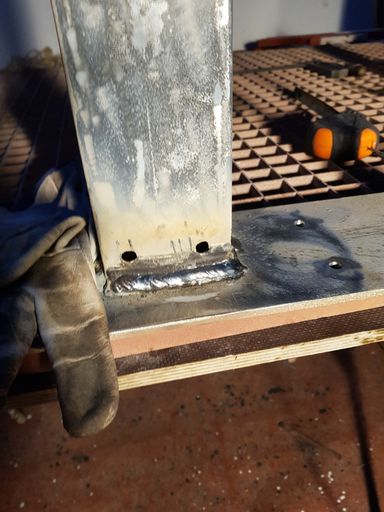

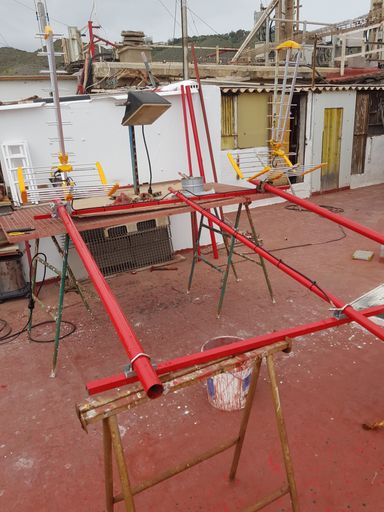

Anclajes mástil soldados.

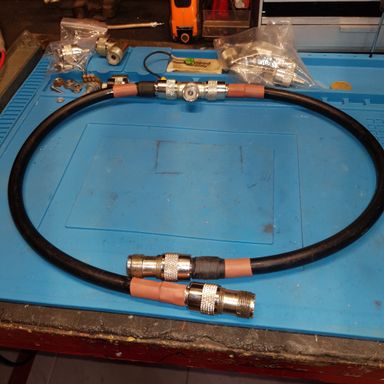

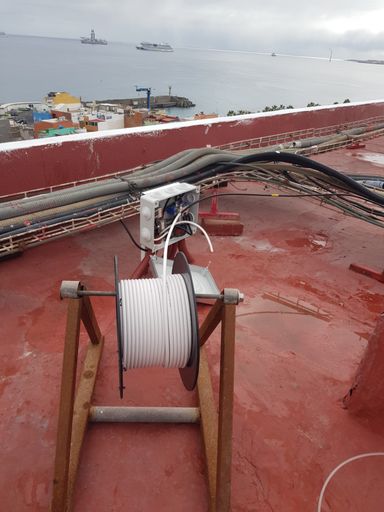

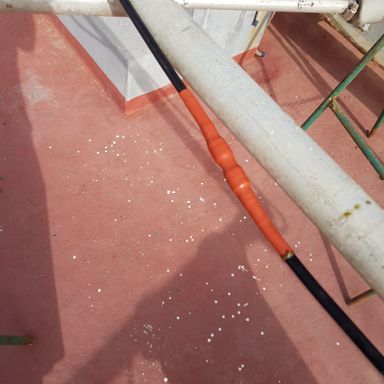

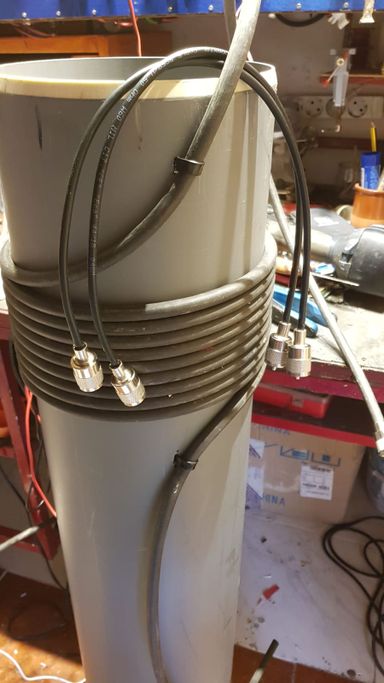

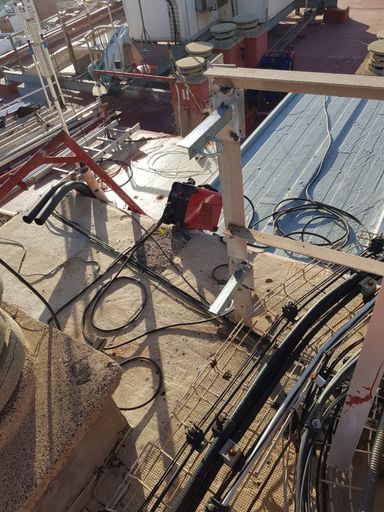

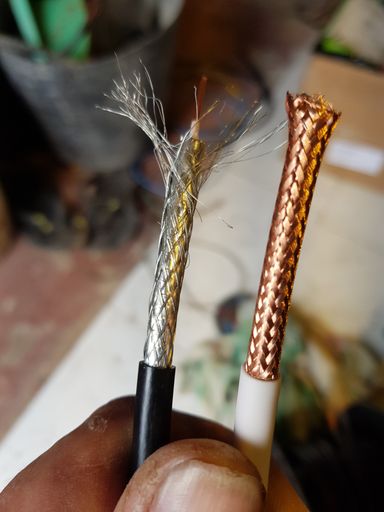

Coaxiales

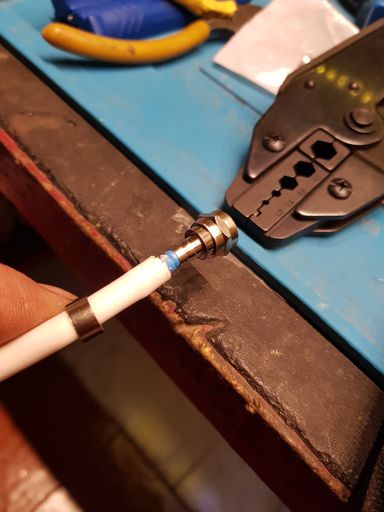

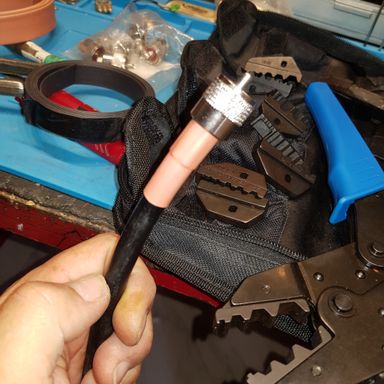

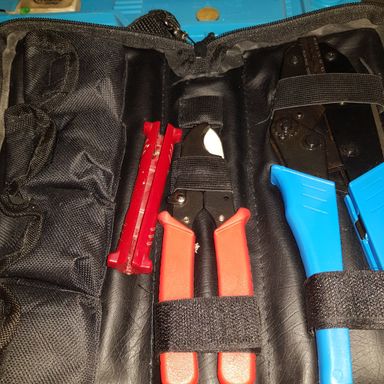

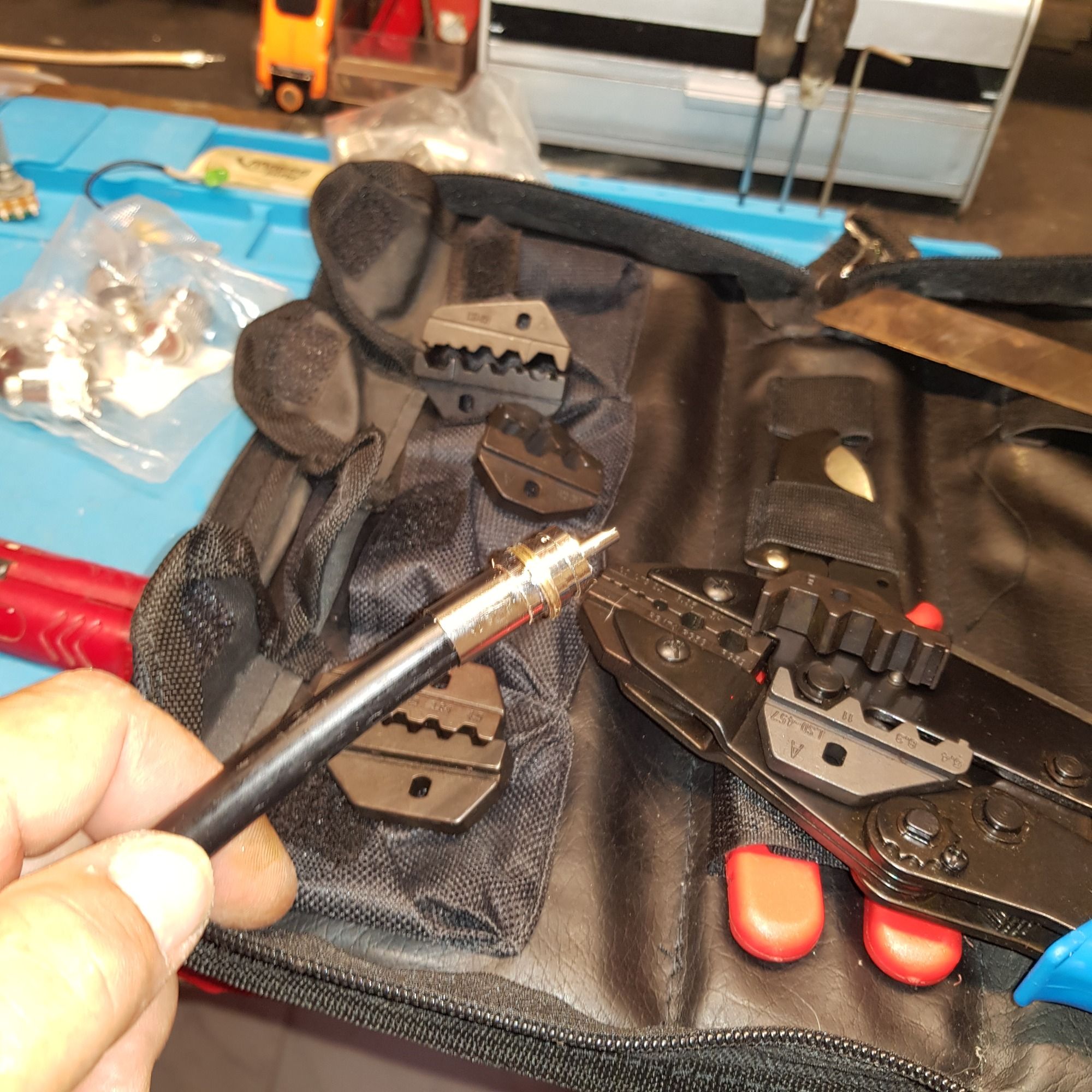

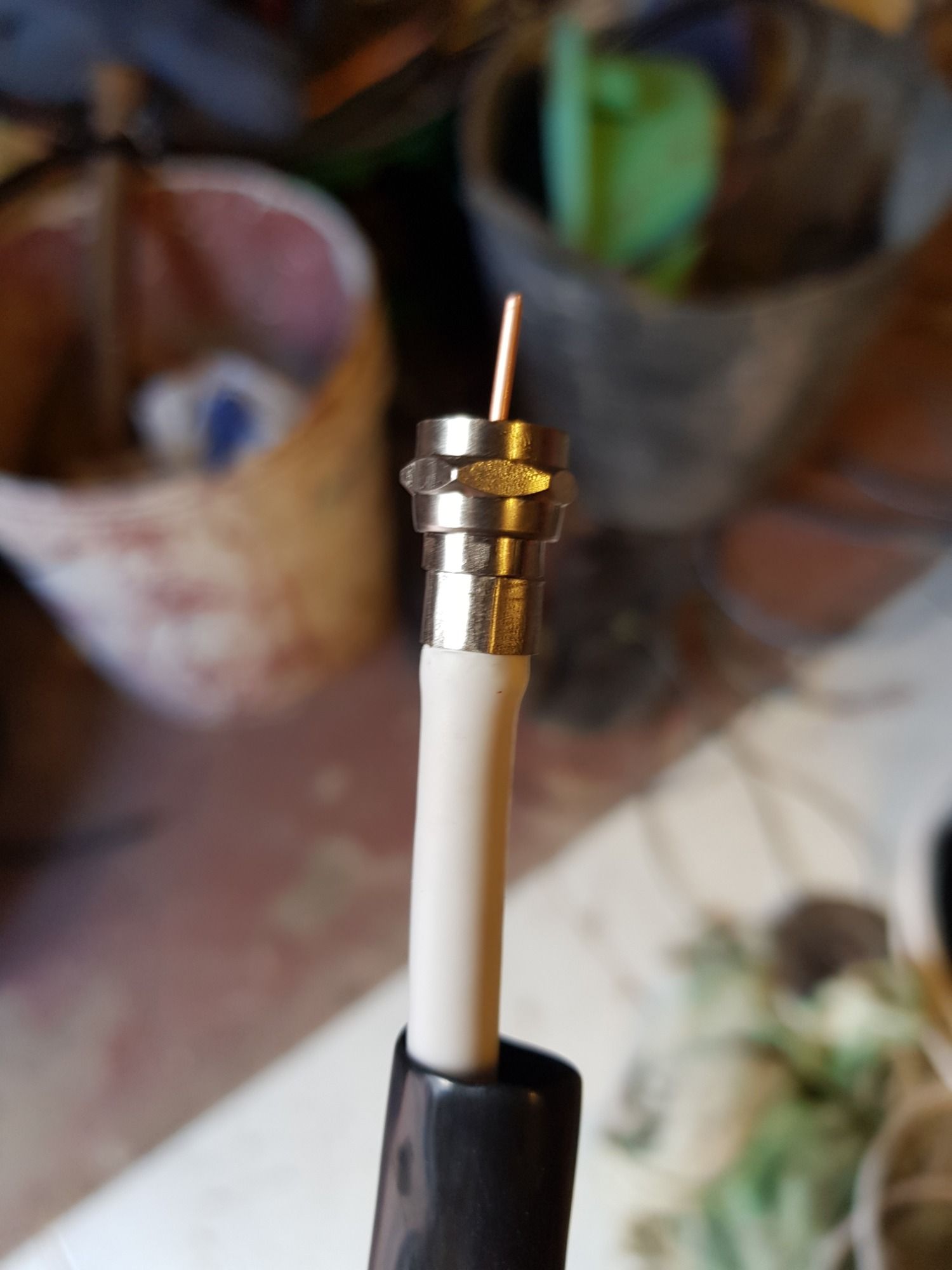

Crimpado de conector a coaxial.

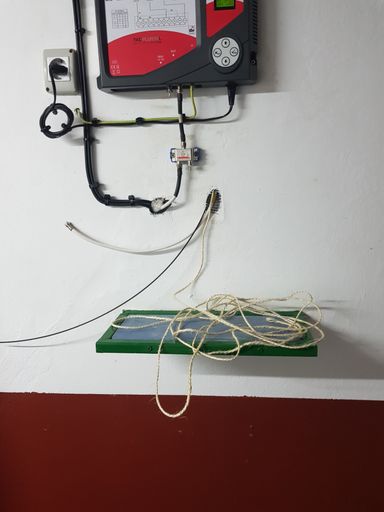

Amplificador programable.

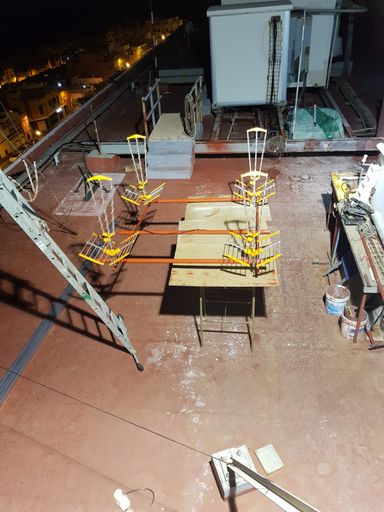

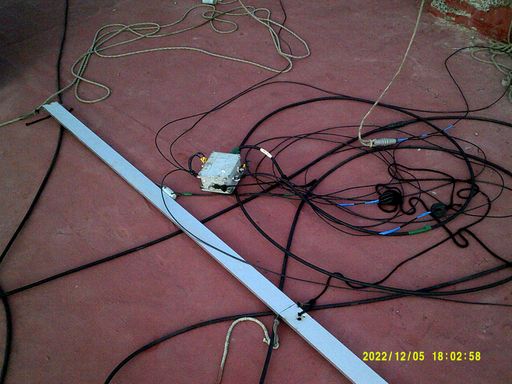

Estructura enfase antenas.

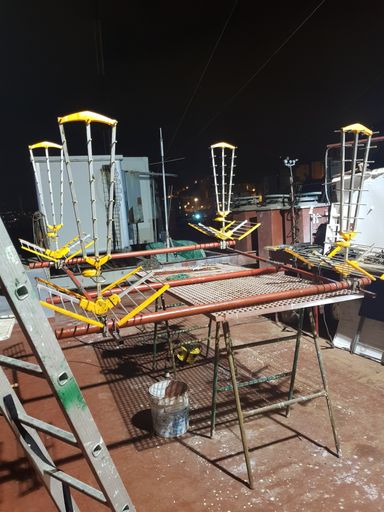

cuatro antenas enfasadas.

antenas enfasadas y listas.

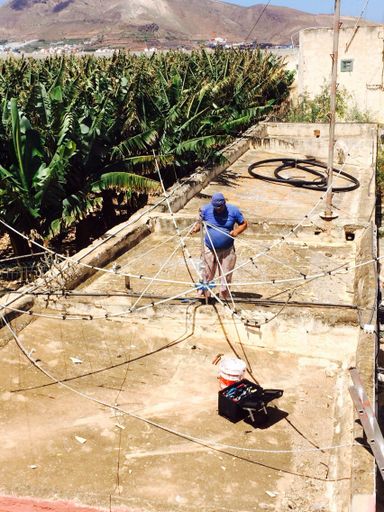

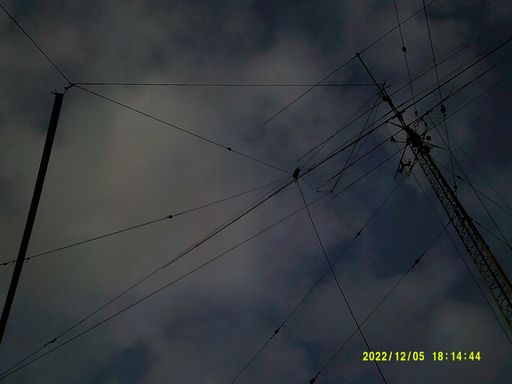

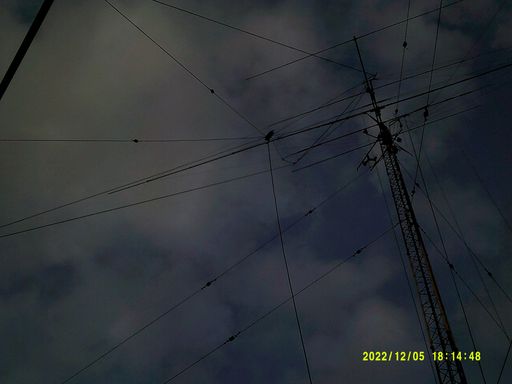

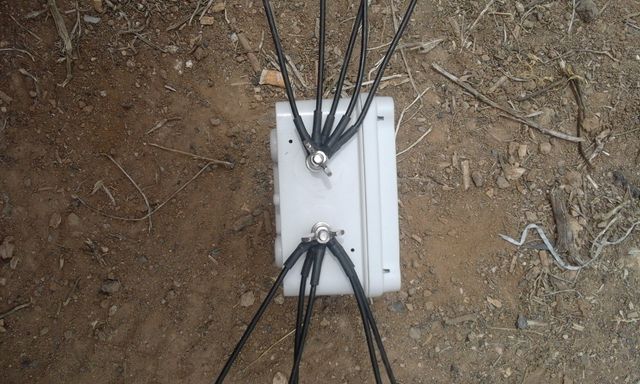

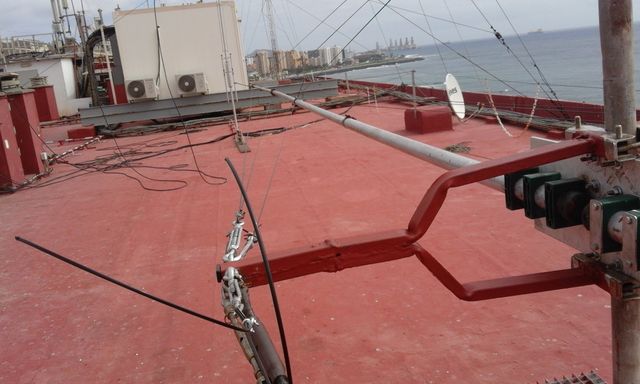

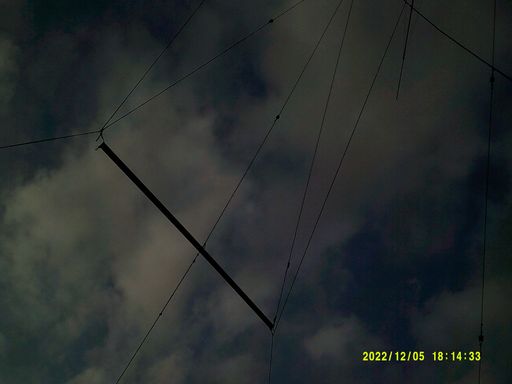

Slooper, bigotes de gato, para las bandas de 10-15-20.

Este es un montaje muy practico y que da muy buen resultado, pudiéndose hacer resonar las antenas a 1:1, en al menos 200KHz, por banda y adaptar la resonancia a vuestras necesidades. CW o SSB.
