Bal-Un, Un-Un,bobinas

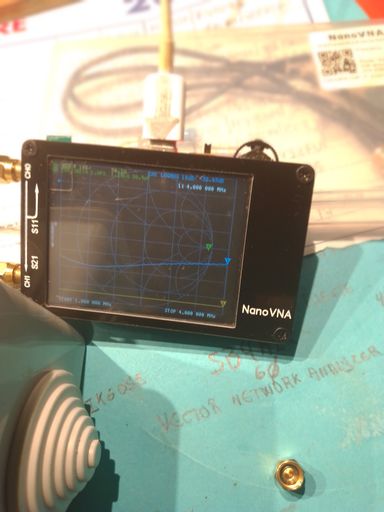

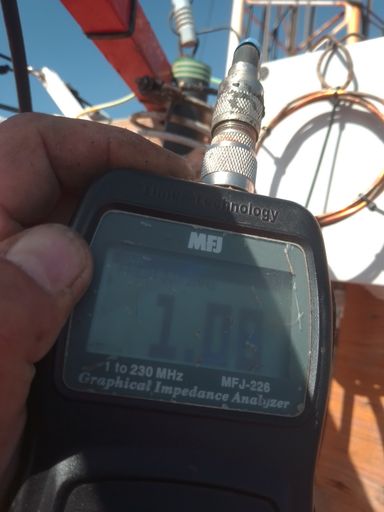

Los Bal-Un y Un-Un son medidos con VNA. (Vector Network Analyzer) Analizador de red vectorial y con estos datos se descargan en un programa informático de hoja de calculo realizando las matemáticas necesarias para poder ver La Z (Impedancia) de estrangulamientos de la corriente de modo común I3,corriente que circula por el exterior de la malla del coaxial hacia el equipo. También se puede ver la R real e imaginaria.

Esquema de un Un-Un relación 1:9.

Un-Un 1:9 Baja potencia (Solo un toroide)

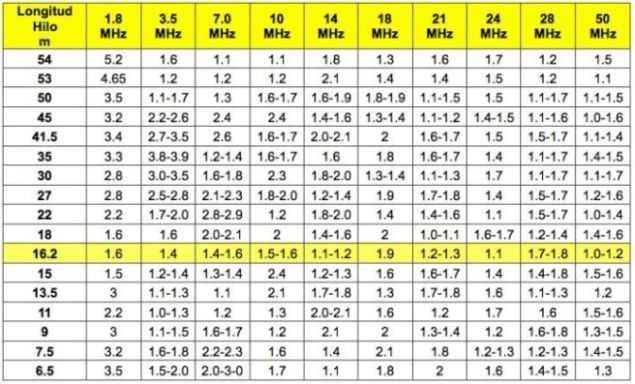

Tabla de longitudes hilo largo.

jarpin adaptador de impedancia.

devanado en puntera para 80 Mts.

Sustitución de devanado por el anterior quemado

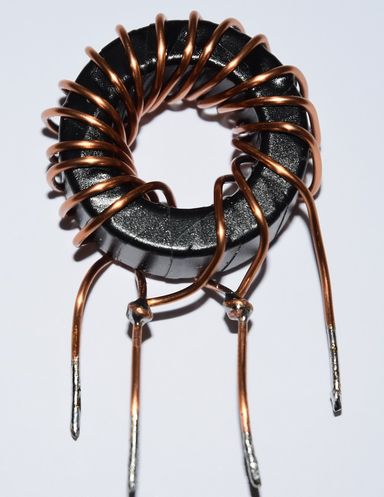

Bobinas autoconstruidas

Diferentes 1:1, según que bandas.

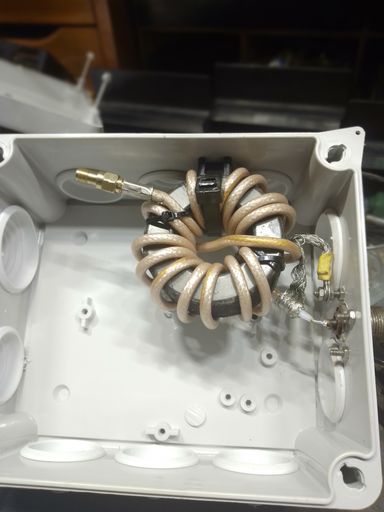

Bal-Un 1:1 de corriente.

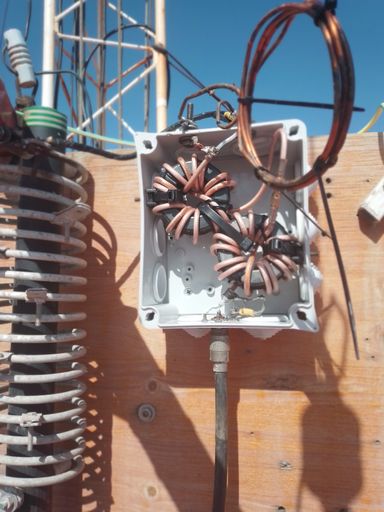

Un-Un 1:9 necesita una buena toma de tierra.

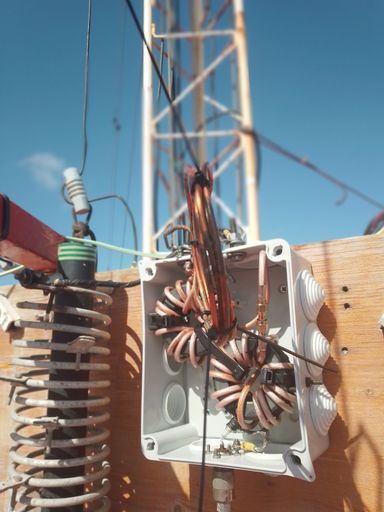

Dos toroides apilados.

Dos toroides idénticos

Juego de toroides.

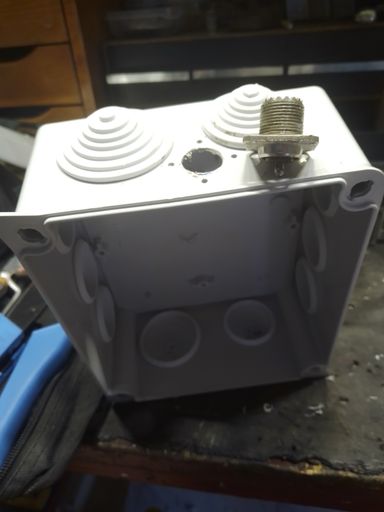

Caja aluminio con aisladores de teflón.

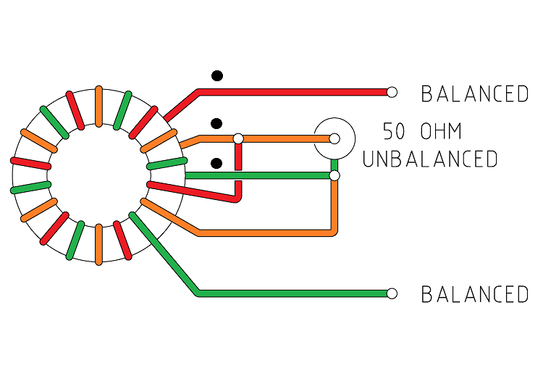

Bal-Un relación 1:1 de tensión

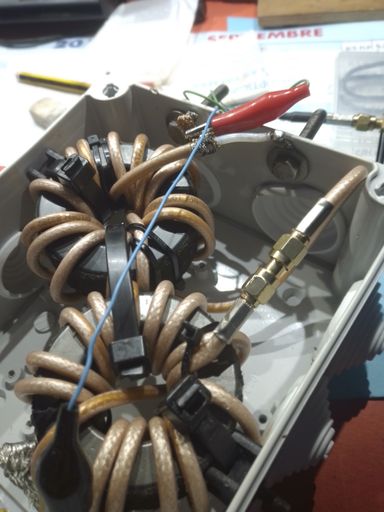

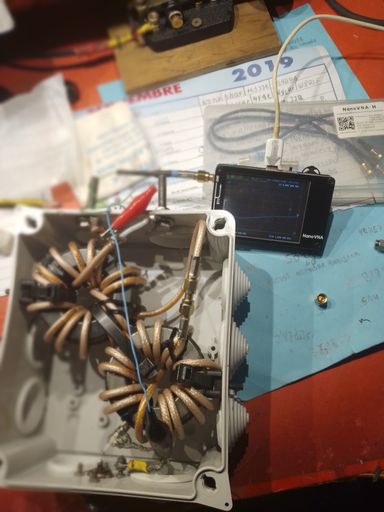

Construcción de estranguladores de modo común banda 160Mts.

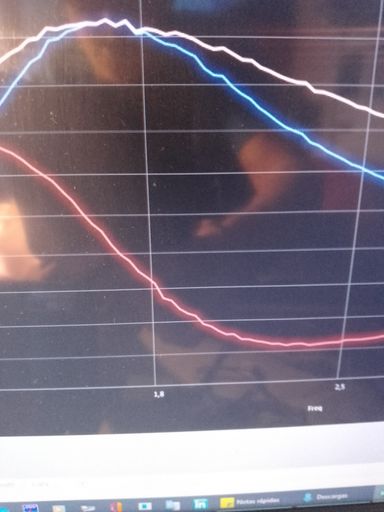

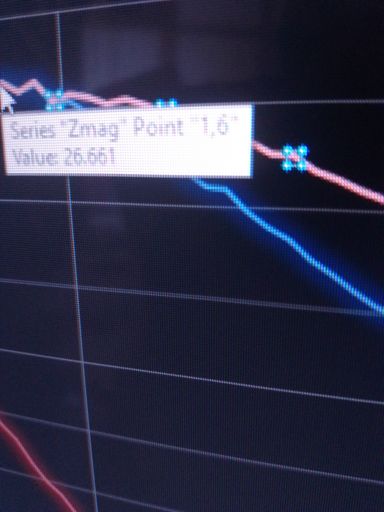

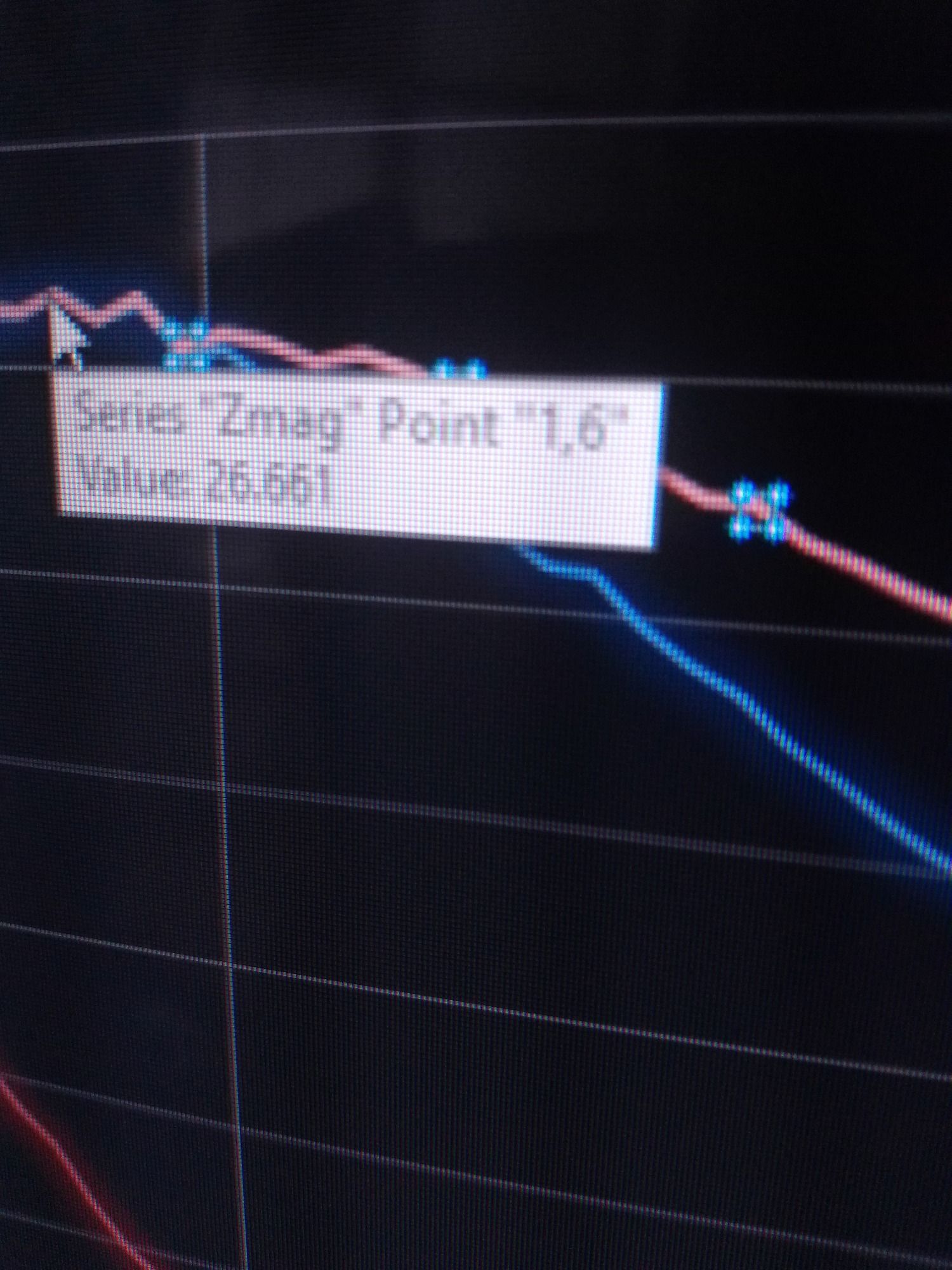

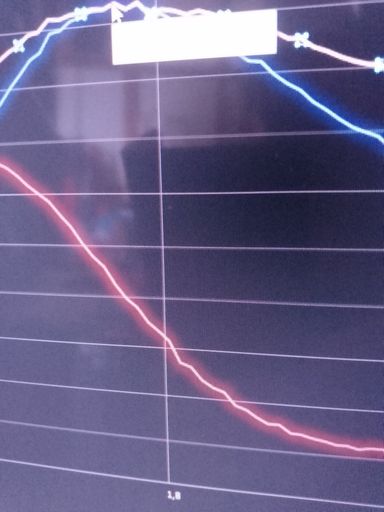

Fijaros en la impedancia y las curvas representativas realizadas con VNA y programa en Excel . se han puesto en serie un conjunto de dos toroides con devanado de coaxial, por dos, total 4 toroides. Con esto conseguimos una alta impedancia para I3 y la posibilidad de emplear amplificador lineal, haciendo muy optima las cualidades de la antena.
