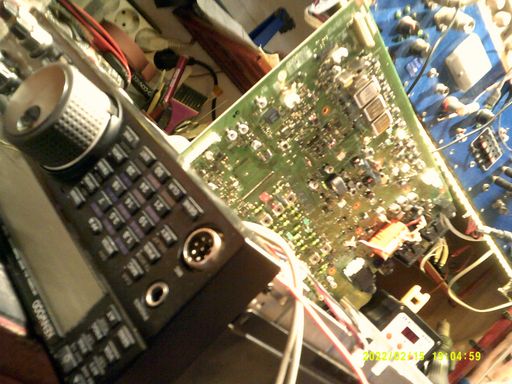

Aquí no se ve muy bien pero si comparáis vuestro equipo en referencia a la imagen no tenéis perdida.

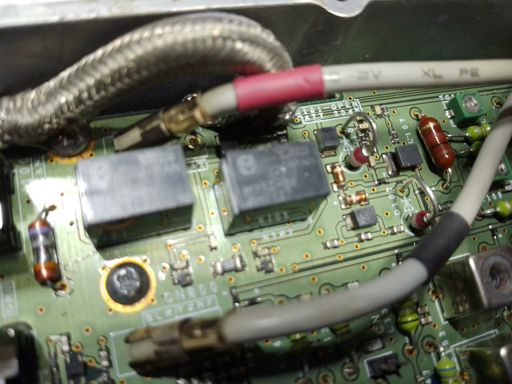

Justo bajo el marcador rojo en plástico negro, los dos pin sin el puente, donde debe ir el vivo. La masa es el orificio, margen foto.

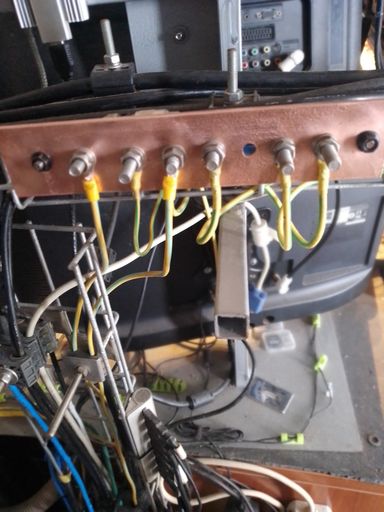

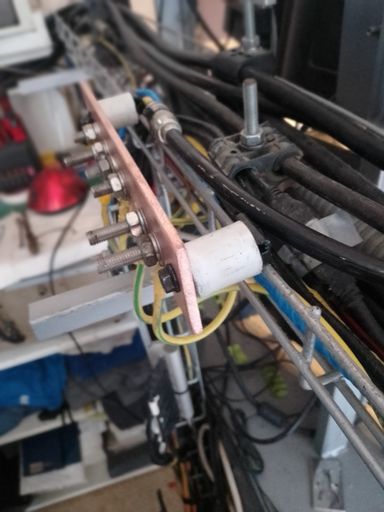

Esta sobre malla, aumenta el aislamiento de RF, sobre todo si hay lineal. No olvidéis conectar a masa y equipo a toma de tierra, (T.T.)

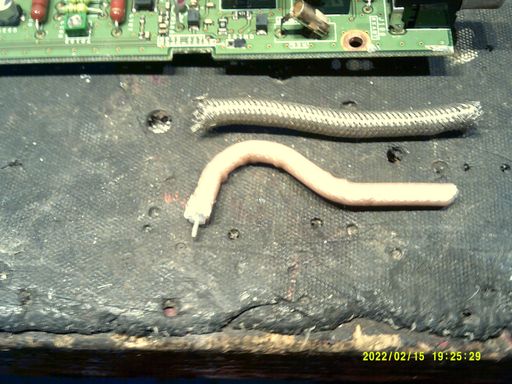

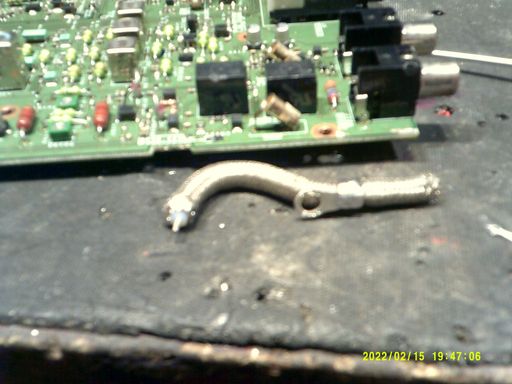

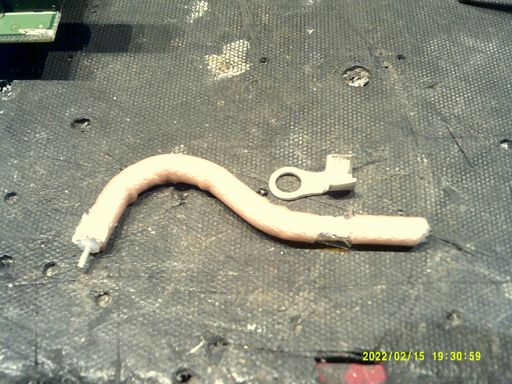

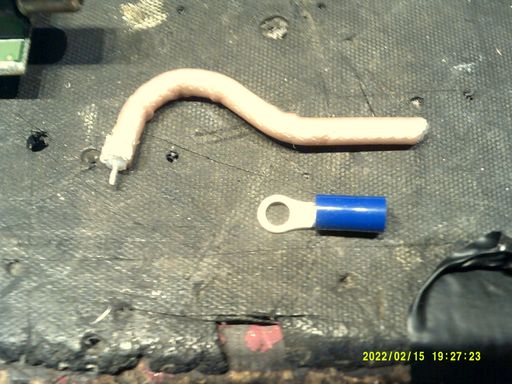

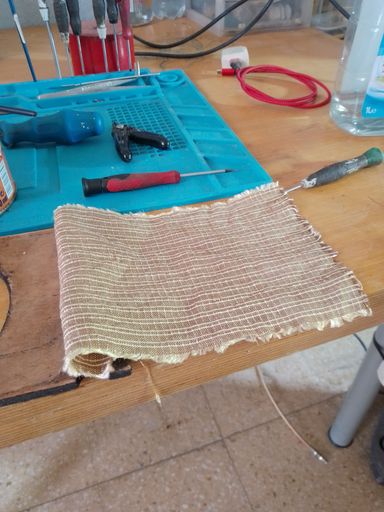

Coaxial RG-303 y sobre malla.

Hay un tornillo justo en la trayectoria del coaxial que debe encajar con este terminal a masa y equipo a toma de tierra. (T.T.).

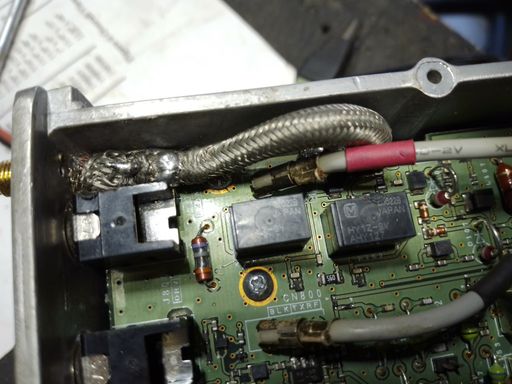

Detalle del terminal a masa en placa.

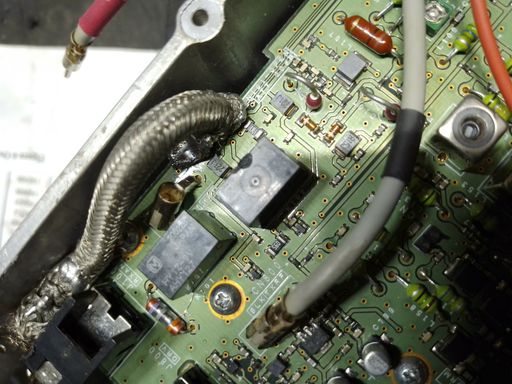

Orificio que coincide con trayectoria, con reborde dorado. Desoldar los pines por debajo y meter el coaxial, puenteando por debajo.

Fijaros en el orificio para el terminal de masa.

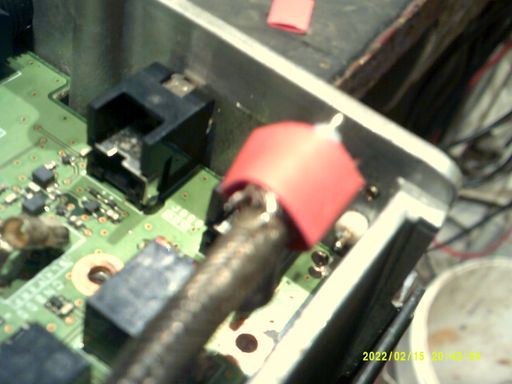

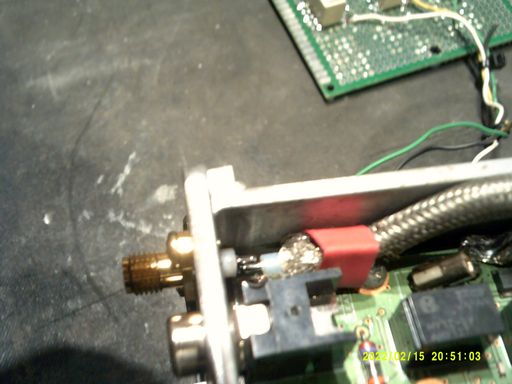

Justo tras la termo retráctil tornillo y terminal, puesto a masa el equipo debe estar a toma de tierra.

Fijaros, justo tras la termo retráctil.

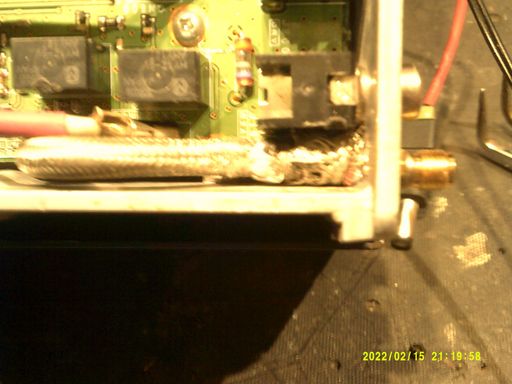

Después de soldar el vivo a la mecanización del conector SMA, Funda, calor y desplegar mallas hasta el chasis. Buen apantallamiento= Éxito.

Funda termorretractil, para el vivo.

Un buen apantallamiento es muy importante, sobre todo si usáis lineal. No olvidéis del apantallamiento del USB al PC. Y conectar todo a T.T.

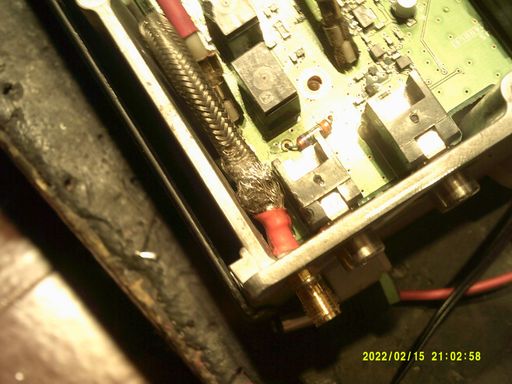

Mallas desplegadas a chasis.

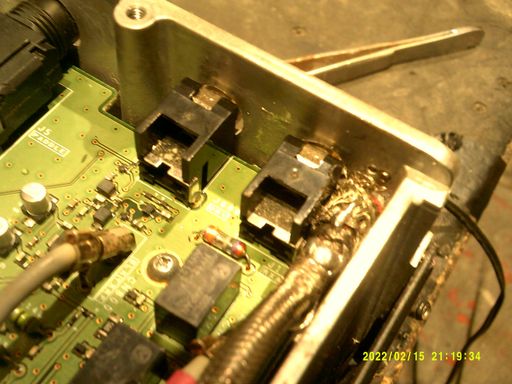

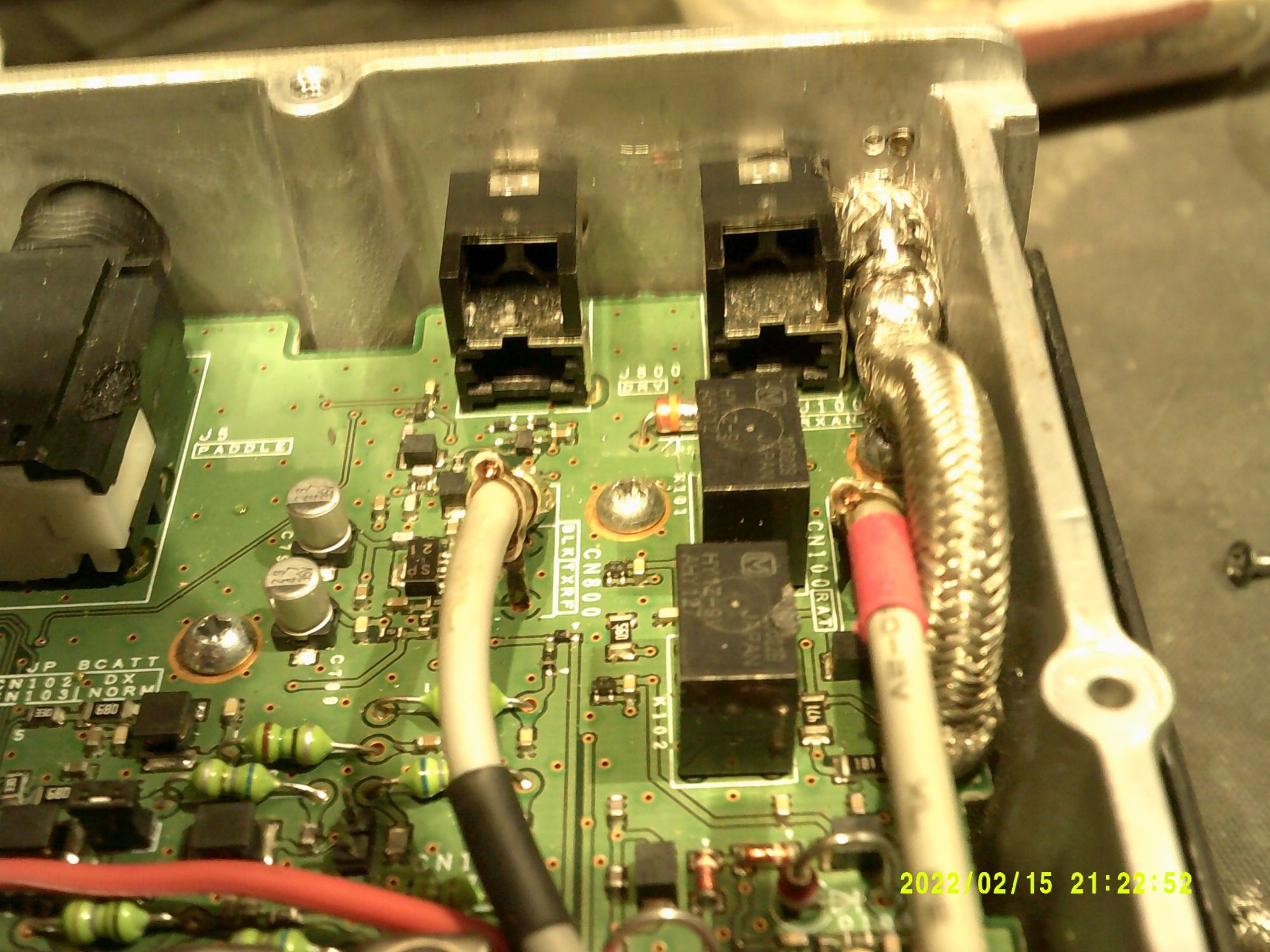

Después, soldar y puentear los dos orificios, por debajo de la placa. La malla, hasta la misma placa. Recordar buenos apantallamientos.

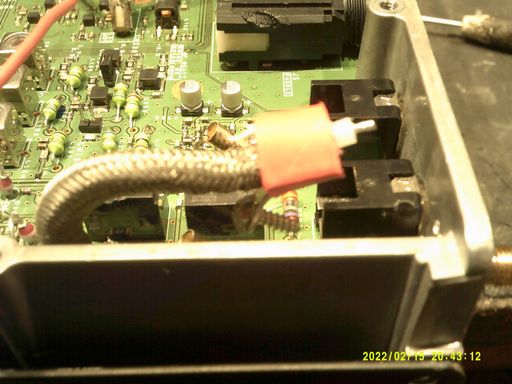

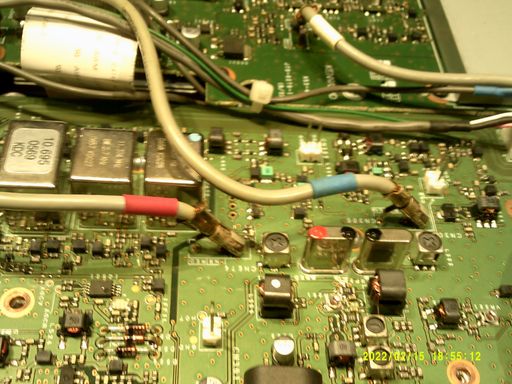

Fijaros como entra en la placa el coaxial.

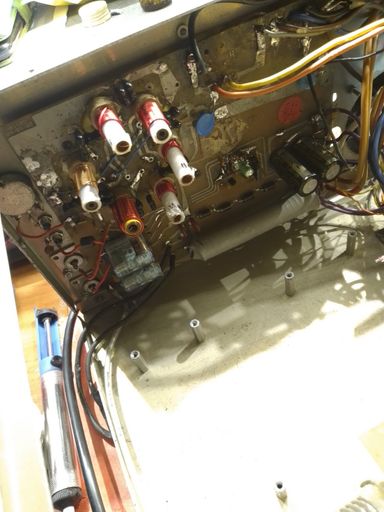

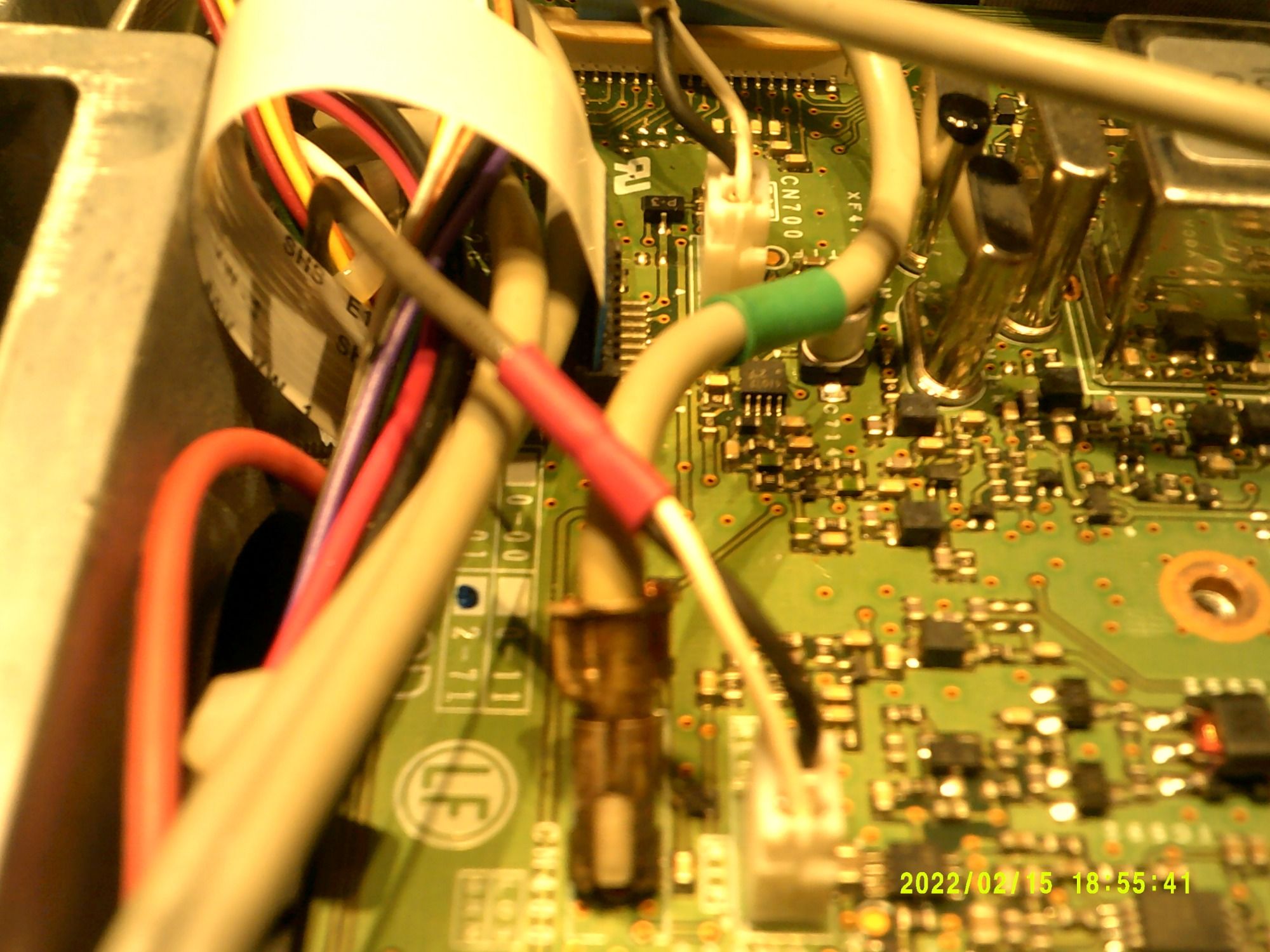

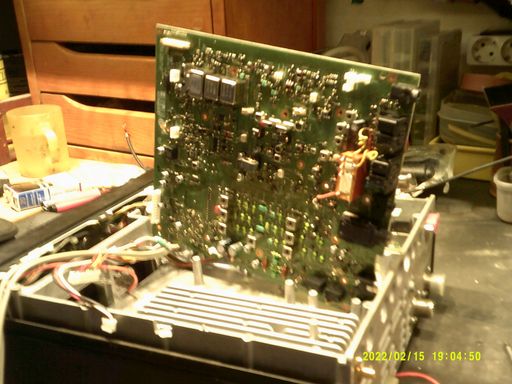

Os encontrareis dos pin con un puente negro pequeño. Yo particularmente, desmonte la placa elimine los pin y soldé el vivo puenteando pines.

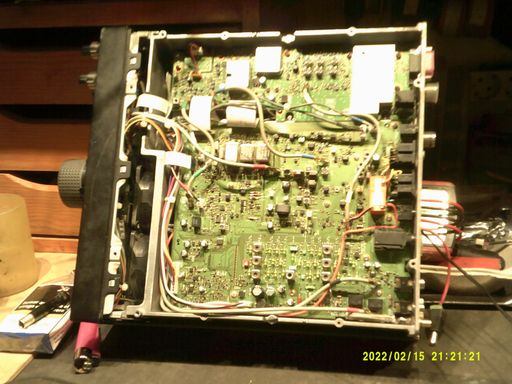

Buscar, pegado al chasis, trasero, bajo, izquierdo, dos pines con un diminuto puente negro.

Hay quien saca el cable entre las chapas de cierre. Particularmente, me parece mas profesional así.

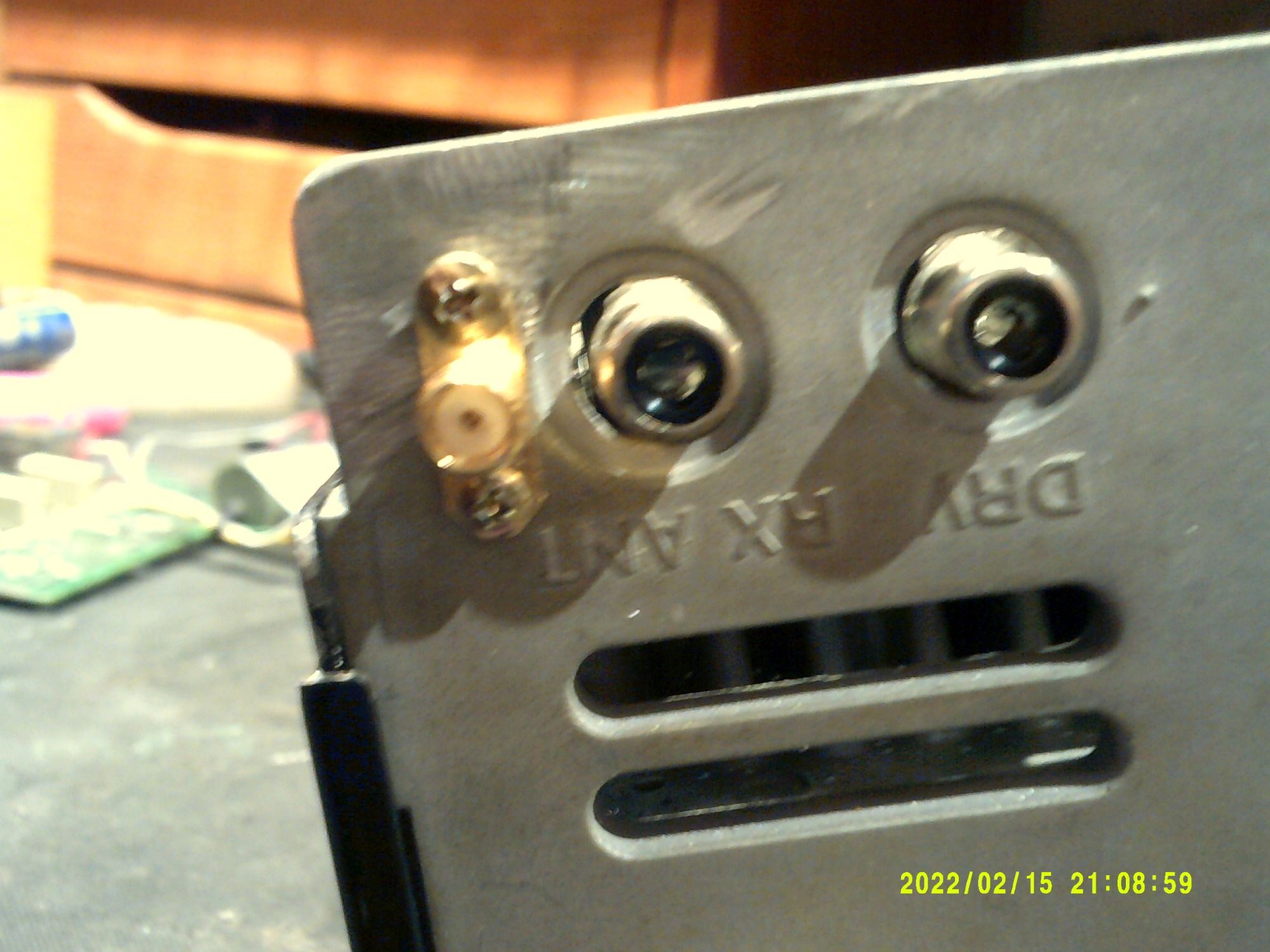

mecanización de SMA hembra a chasis.
